通勤電車図鑑へようこそ 作成日:2008年3月23日
最終更新日:2013年11月18日

東京地下鉄
副都心線
(旧有楽町新線)

東武東上線西武有楽町線・池袋線東急東横線・横浜高速鉄道みなとみらい線と相互直通運転を行っている

3013年3月16日に東急東横線・みなとみらい線と相互直通運転開始

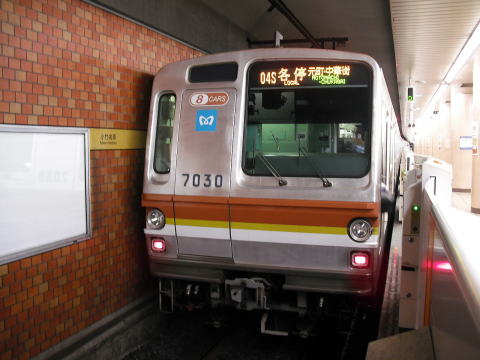

各停元町・中華街行の東京メトロ7000系

各停元町・中華街行の7000系


(2013年3月30日 小竹向原駅)  ※フラッシュ禁止モードで撮影しています
東京メトロ10000系
10000系

製造初年 2006年
投入年〜引退年 2006年9月〜
車両の材質 アルミ合金
車長 20m
車両片側のドア数 4ドア
客室座席の種類 ロングシート
制御方式 VVVFインバータ制御(三菱製IGBT)
編成長 10両または8両編成
車両数 36本
撮影場所 東武東上線朝霞台駅
撮影日 2007年6月16日

有楽町線と共用される。
初期の5本のみ8両編成化可能になっている。
日立製作所のA-trainを採用(ダブルスキン構造)
ATO(自動列車運転装置)を採用(運転士は乗車している)
トロンボーン笛を再現している。
ライト部が鍵穴のような形をしている。
前面は、かなり丸みを帯びている。
台車はモノリンク式軸箱支持のボルスタ付き台車


  動画(発車シーン)  ※高画質
  トロンボーン警笛音

東京メトロ10000系

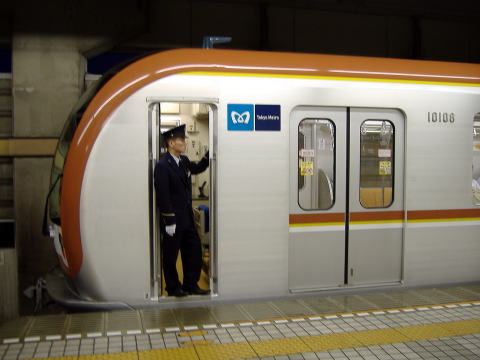

10000系のサイドビュー


(2007年5月26日 有楽町線新木場駅) ※フラッシュ禁止モードで撮影しています
東京メトロ7000系
7000系

製造初年 1974年
投入年〜引退年 1974年〜
車両の材質 アルミ合金
車長 20m
車両片側のドア数 4ドア
客室座席の種類 ロングシート
制御方式 VVVFインバータ制御(三菱製または日立製IGBT)
(更新前はAVFチョッパ制御)
編成長 10両または8両編成
車両数 10両編成・・・6本(兼用)
8両編成・・・15本(副都心線専用)
撮影場所 和光市駅
撮影日 2008年7月12日

副都心線カラー車
10両編成34本が製造された。(廃車進行中)
一部は東急東横線に合わせて8両編成に短縮された。(各駅停車専用)
10000系と同じトロンボーン警笛になっている。
6000系にはない列車種別窓が非常用貫通扉の上に設置されているが、今まで使用されていない。
副都心線対応に改造された。(茶帯、一部8連化)
有楽町線では10両編成のみ使用される。
ATO(自動列車運転装置)を採用(運転士は乗車している)
黄帯は2010年5月に消滅した。
一部は廃車せずインドネシア(ジャカルタ)に譲渡された。(4本)


  日立製VVVF車の動画(発車シーン)  ※高画質
  チョッパ車の動画(発車シーン)  ※黄帯
  インドネシアを走る7000系の衝撃動画  YouTube
  インドネシアに到着した7000系の衝撃画像(外部リンク)
  インドネシアで活躍する日本の電車(外部リンク)

東急東横線で試運転中の東京メトロ7000系

東急東横線で試運転中の7000系

この時点ではまだ副都心線と東横線の線路がつながっていないため、車両は東京メトロ有楽町線〜南北線〜東急目黒線を経由して入線している。
(有楽町線と南北線を結ぶ連絡線がある)


(2012年6月13日 武蔵小杉駅)  ※フラッシュ禁止モードで撮影しています
和光市駅に現れた東急5000系

和光市駅に現れた東急5000系

東京メトロ副都心線で試運転中である。
この時点ではまだ副都心線と東横線の線路がつながっていないため、車両は東京メトロ有楽町線〜南北線〜東急目黒線を経由して入線している。
(有楽町線と南北線を結ぶ連絡線がある)


(2012年7月10日撮影)
東京メトロ7000系と10000系の並び

有楽町線用7000系と10000系の並び


(2008年8月2日 東武東上線川越市駅)
東京メトロ10000系

10000系と東武50070系の並び


(2008年7月12日 東武東上線川越市駅)
副都心線

7000系と東武9000系の並び


(2008年8月2日 東武東上線川越市駅)

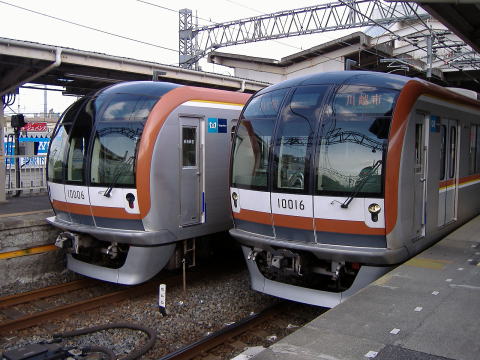

メトロ10000系同士の並び

10000系同士の並び


(2008年7月21日 東武東上線川越市駅)
東京メトロ10000系

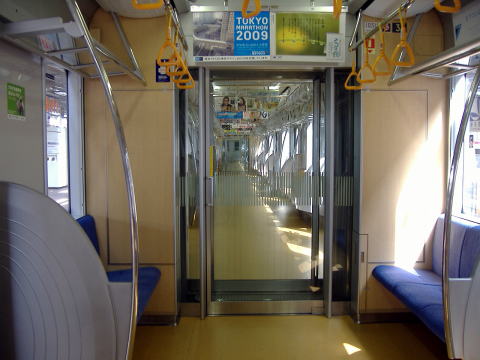

10000系の連結部ドア

全面ガラス張りになっている。
東京メトロ副都心線

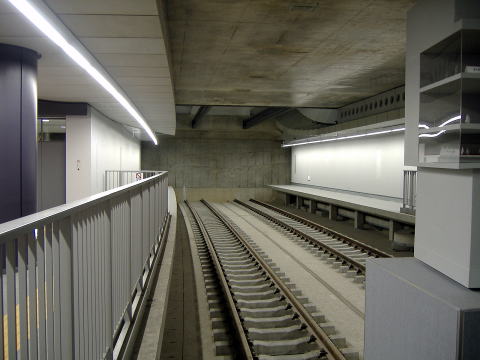

副都心線の終端

壁の向こう側で東急東横線の地下化工事が行われていた。


(2008年6月28日 渋谷駅)  ※フラッシュ禁止モードで撮影しています

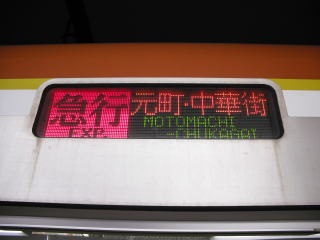

急行元町・中華街行の方向幕(10000系)

急行元町・中華街行の方向幕(10000系)


※フラッシュ禁止モードで撮影しています

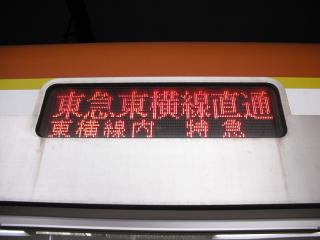

「東急東横線直通 東横線内特急」表示(10000系)

「東急東横線直通 東横線内特急」表示(10000系)

行先と交互に表示される。
急行は東横線内では特急に種別変更する。


※フラッシュ禁止モードで撮影しています

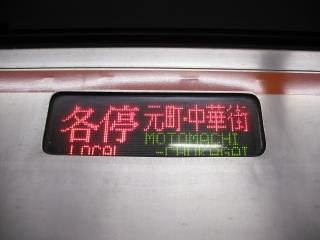

各停元町・中華街行の方向幕(7000系)

各停元町・中華街行の方向幕(7000系)


※フラッシュ禁止モードで撮影しています
東京メトロ7000系

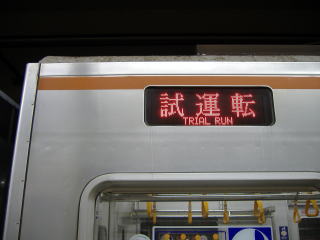

試運転の方向幕

7000系の窓上にも茶色のラインがある。
ホームドア(ホームゲート)によって窓下のラインが見えないからだ。


(2008年5月17日 池袋駅)
※フラッシュ禁止モードで撮影しています

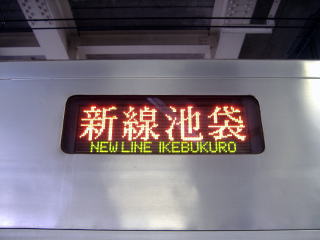

新線池袋行

新線池袋行のLED方向幕(7000系)

有楽町新線時代の行先


(2008年5月17日 撮影)

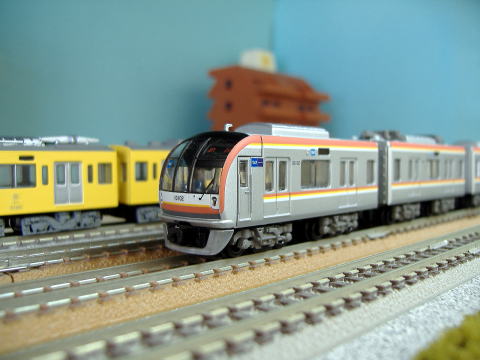

東京メトロ10000系 Bトレインショーティー

  もっと見る
  東京メトロの車内自動放送(アナウンス) 女性の声だが、かわいらしい。声優かと思ったが、声優ではない。(森谷真弓)
 副都心線のダイヤ 休日の日中の北行は間隔は一定ではないが、急行が15分間隔で来る
急行は、西武池袋線直通急行飯能行と、東武東上線直通急行川越市行が交互に来る
普通は和光市行、志木行、清瀬行がある

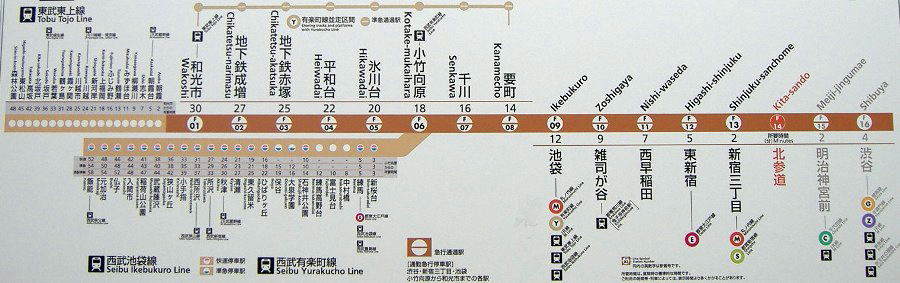

副都心線路線図(停車駅案内)
副都心線路線図(停車駅案内)


副都心線と東急東横線との直通運転開始予告ポスター
東急東横線との直通運転開始予告ポスター

渋谷駅地下化工事
工事中の渋谷駅(ポスター画像)
大きな吹き抜けがある

渋谷駅地下化工事

発車メロディー
渋谷〜小竹向原間で発車メロディーを使用しており
全駅全ホームでメロディーが異なる。(22種類)
小竹向原 上り 下り
千川 上り 下り
要町 上り 下り
池袋 上り 下り
雑司が谷 上り 下り
西早稲田 上り 下り
東新宿 上り 下り
新宿三丁目 上り 下り
北参道 上り 下り
明治神宮前 上り 下り
渋谷 3番線 4番線

和光市〜要町間は有楽町線との重複区間である。
小竹向原〜千川間の有楽町線と副都心線の平面交差を立体交差に変更する予定。これにより、ダイヤが乱れた時の列車の遅れを防ぐことができる。
上り方向は24年度、下り方向は26年度に完成予定。
