通勤電車図鑑へようこそ 最終更新日:2018年3月10日

東京地下鉄
日比谷線

東武伊勢崎線と相互直通運転を行っている

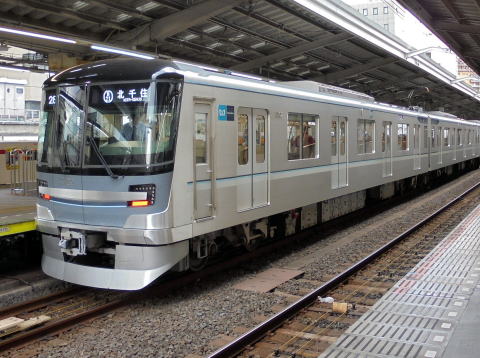

東京メトロ13000系
13000系

製造初年 2016年
投入年〜引退年 2017年〜
車両の材質 アルミ合金
車長 20m
車両片側のドア数 4ドア
客室座席の種類 ロングシート
制御方式 VVVFインバータ制御(IGBT)
編成長・車両数 7両編成・・・15本(増備中)
撮影場所 中目黒駅
撮影日 2017年11月11日

2020年度中までに44編成が製造される予定。

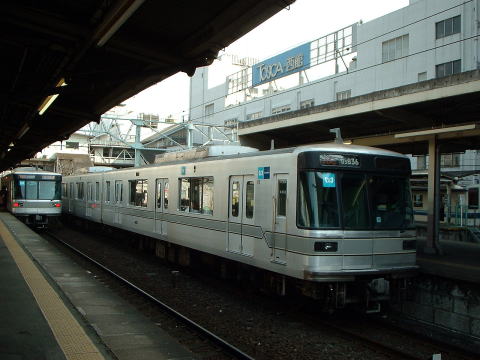

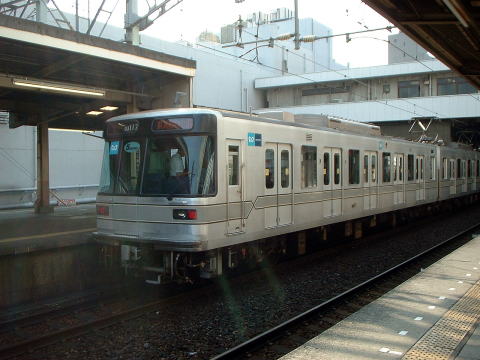

メトロ03系
03系

製造初年 1988年
投入年〜引退年 1988年〜
車両の材質 アルミ合金
車長 18m
車両片側のドア数 3ドア
客室座席の種類 ロングシート
制御方式 高周波分巻チョッパ制御(4象限チョッパ制御)
またはVVVFインバータ制御(日立製IGBTまたは三菱製IGBT))
編成長・車両数 8両編成・・・20本(5ドア車を除く)
撮影場所 東武伊勢崎線西新井駅
撮影日 2004年5月1日

42本製造された。(5ドア車を含む)
前面窓はパノラミックウィンドウ。(曲面ガラス)
VVVFインバータ制御は12本(5ドア車を除く)
VVVFインバータ制御の5ドア車はすべて廃車になった。

  チョッパ制御車の動画(発車シーン)  ※高画質
  VVVF車の動画(発車シーン)  ※高画質
  動画(東武伊勢崎線複々線区間での並走シーン)  YouTube

メトロ03系5ドア車
03系(5ドア車)

8両編成のうち両端の各2両のみ5ドアである。
20本製造された。
廃車により、残り4本のみ。


(2004年5月1日 東武伊勢崎線西新井駅)
メトロ03系5ドア車

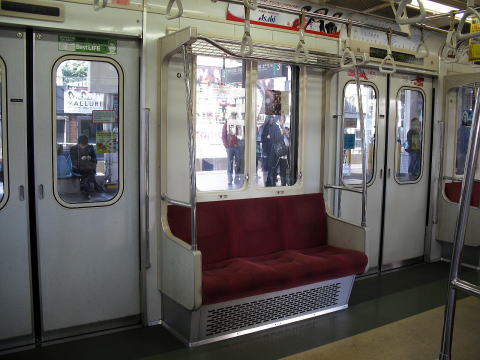

5ドア車のシート

3人がけである。


(2010年1月23日撮影)

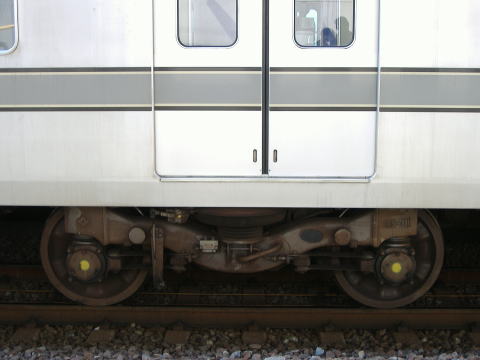

台車

東京メトロ03系の台車

SUミンデン式ボルスタレス台車

写真はSS−011形


グリーンマックスの商品名ではSSタイプとなっている。


  台車の写真集

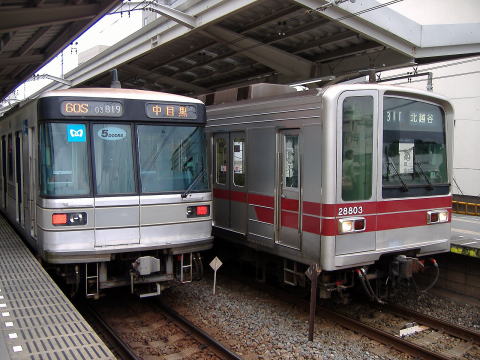

東京メトロ日比谷線

東武20000系との並び


(2007年7月7日 中目黒駅)

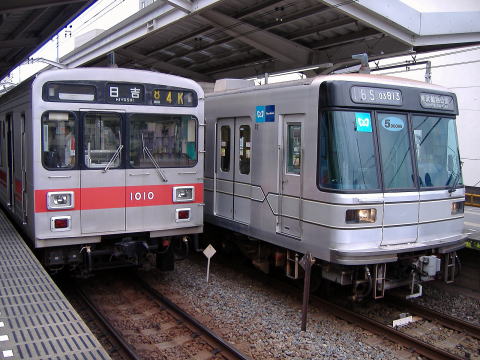

東京メトロ日比谷線

東急1000系との並び

1000系の行先は、今はなき日吉行。
種別幕は回転中。


(2007年7月7日 中目黒駅)

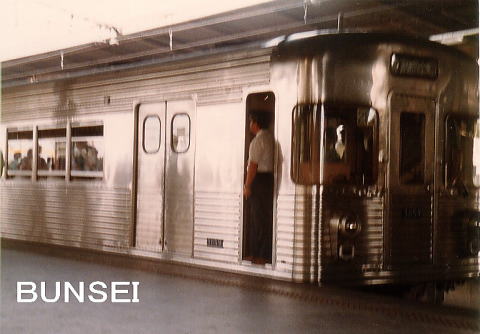

日比谷線3000系
3000系

製造年 1961年〜1971年
投入年〜引退年 1961年〜1994年
車両の材質 セミステンレス
車長 18m
車両片側のドア数 3ドア
客室座席の種類 ロングシート
制御方式 バーニヤ抵抗制御
編成長 8両編成(登場時は2両編成)
撮影場所 北千住駅
撮影日 1983年

最終的に38本存在した。
一部は長野電鉄に譲渡され、現在も活躍している。
このうち2両編成1本が里帰りし、綾瀬検車区に保存されている。

  動画

東武20000系 Bトレインショーティー


  もっと見る
メトロ03系 カプセルプラレール


  もっと見る
  前面展望動画  ※本人撮影 YouTube  北千住三ノ輪  (地上区間)
  東京メトロの車内自動放送(アナウンス) 女性の声だが、かわいらしい。声優かと思ったが、声優ではない。(森谷真弓)
 日比谷線のダイヤ 休日の日中は5分間隔
東行は北千住止まりと東武伊勢崎線直通が交互に来る
伊勢崎線直通は、東武動物公園行と北越谷行が交互に来る
西行はすべて中目黒行

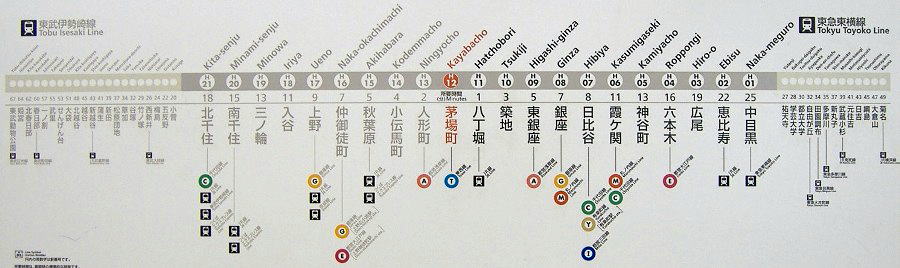

東京メトロ日比谷線路線図(停車駅案内)
日比谷線路線図(停車駅案内)

方向幕 菊名−日吉−武蔵小杉−中目黒−六本木−霞ヶ関−南千住−北千住−竹ノ塚−北越谷−北春日部−東武動物公園−南栗橋

中目黒行
なかめぐろ
03系

南千住行
みなみせんじゅ
03系

北千住行
きたせんじゅ
03系

竹ノ塚行
たけのつか
03系

北越谷行
きたこしがや
20000系

東武動物公園行
とうぶどうぶつこうえん
20000系

北春日部行
きたかすかべ
20000系

南栗橋行
みなみくりはし
20000系

菊名行
きくな
03系

各停日吉行
ひよし
1000系


他社の乗り入れ車両


東武20000系
東武車両は南栗橋〜中目黒間を走行する
(中目黒駅)


20000系(5ドア車)
メトロ車と同じく、8両編成のうち両端の各2両のみ5ドアである
(中目黒駅)


お宝画像

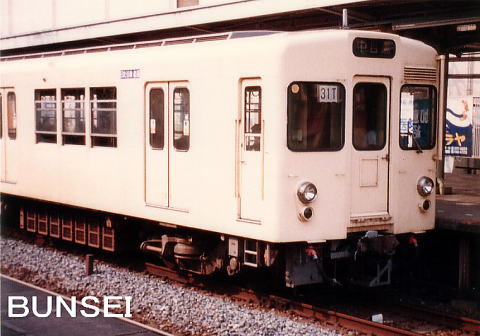

東武2000系
東武2000系
(1985年撮影)
 動画


東京メトロ日比谷線の歴史
1961年3月28日 仲御徒町〜南千住間が開業
1962年5月31日 南千住〜北千住間と仲御徒町〜人形町間が開業、東武伊勢崎線と相互乗り入れ開始
1963年2月28日 人形町〜東銀座間が開業
1964年3月25日 霞ヶ関〜恵比寿間が開業
1964年7月22日 恵比寿〜中目黒間が開業
1964年8月29日 東銀座〜霞ヶ関間が開業(全線開通)、東急東横線と相互乗り入れ開始
2013年3月16日 東急東横線との相互直通運転終了
