その他：主磁場成分の計算
プログラム "igrf" はある地点で観測される地磁気主磁場の成分を計算します．日時は AD 1900~2025 の間で指定します．地点の緯度経度は測地座標系と地心座標系の何れかを指定でき，また地点の標高や地球中心からの半径を指定できます．ガウス係数は IGRF-13 （IAGA Working Group V-MOD, 2020）を使用し，高次の項は n=m=10 まで含めています． IGRF-13 のガウス係数は AD 2000 以降は n=m=13 まで含まれますが， "igrf" による地磁気成分の値は古地磁気学の目的には十分に正確です． n=m=13 まで含める場合との値の差は磁極付近を除いて，地磁気方向では 0.2-0.4°，地磁気強度では 0.2-0.4% です．
地点・日時を入力しての計算
オプションを指定しない場合，観測点の緯度と経度は地理（測地）座標系で，日時も含めて十進法で入力します．以下は "igrf" とタイプし，続いて "Return" とした場合の計算例です．
igrf Main field calculation from IGRF-13 with n=m=10 Rtn (Enter) to continue, U for usage, H for help message, Q to quit. ** Geodetic system adopted. ** Decimal year? (Q - quit) 2019.3 Altitude in km? (-10 ~ 500 km) (Rtn - 0 km, Q - quit) 0.2 Decimal Lat, Lon? (Q - quit) 64.7 -26.4 Year altitude 2019.300 0.2 Latitude Longitude 64.70 -26.40 X Y Z F I D 12220 -3473 51309 52858 76.09 -15.87 Decimal Lat, Lon? (Q - quit)
オプション -C では計算は地心座標系で行われ，地球中心からの半径を指定します．「年，月，日」と「度，分」による入力はそれぞれ，オプション -Y と -D で可能です．
データファイルからの入力
オプション -F を使用すると， "igrf" は地点と日時のデータをファイルから読み込み，計算結果をディスプレイに出力します．データの形式は「十進」，「年，月，日」，「度，分」いづれも可能ですが，座標系は測地系のみで，次の例のようになります．
igrf -f t-igrf.d > result.txt
以下は， "result.txt" に出力された計算結果です．
** IGRF elements from t-igrf.d **
** Geodetic system adopted. **
Year Mo Dy altitude
2020 5 15 0.2
Lat-d Lat-m Lon-d Lon-m
33 24 -133 36
X Y Z F I D
24192 5678 35552 43376 55.05 13.21
...
... 以下，省略 ...
...
プログラムのダウンロードとインストーレーション
公式の概要
観測点 (\(r,\theta,\phi\)) における地磁気ベクトル \({\bf B}\) の北，東，鉛直下向き成分をそれぞれ \(X\)， \(Y\)， \(Z\) とします．これらの３成分は，ガウス係数 \(g_n^m\) と \(h_n^m\) を用いて次の公式で与えられます．ここに， \(P_n^m(\cos\theta)\) は擬正規化されたシュミット球関数（ルジャンドル陪関数）です． \begin{eqnarray*} X & = & \sum_{n=1}^\infty\left(\frac{a}{r}\right)^{n+2}\sum_{m=0}^n(g_n^m\cos m\phi + h_n^m\sin m\phi)\frac{dP_n^m(\cos\theta)}{d\theta}, \\ Y & = & \sum_{n=1}^\infty\left(\frac{a}{r}\right)^{n+2}\sum_{m=0}^n(g_n^m\sin m\phi - h_n^m\cos m\phi)\frac{m P_n^m(\cos\theta)}{\sin\theta}, \\ Z & = & -\sum_{n=1}^\infty(n+1)\left(\frac{a}{r}\right)^{n+2}\sum_{m=0}^n(g_n^m\cos m\phi + h_n^m\sin m\phi)P_n^m(\cos\theta). \end{eqnarray*}
上の公式は地心座標系のみで成立しますが，地図やナビゲーションでは地理（測地）座標系が使用されています．そこで，最初に測地学による変換公式を使用して，測地座標系の余緯度 \(\theta\) を地心座標系の余緯度 \(\theta_c\) に変換し，地球中心からの半径 \(r\) を求めます（詳細は， "pmagt4.tar.gz" に含まれる "MEMOS_PMAGT4.pdf" にあります）．次に，地心座標系での磁場成分 (\(X_c,Y_c,Z_c\)) を上の公式を用いて計算します．最後に，これらの地心座標系の磁場成分を次の式を用いて，測地座標系における磁場成分 (\(X,Y,Z\)) へと変換します．ここに， \(\Delta\theta\) は観測点 P における２つの局地座標系の正負を考慮した角度差です． \[ \left(\begin{array}{c} X \\ Y \\ Z \end{array}\right) = \left(\begin{array}{ccc} \cos\Delta\theta & 0 & \sin\Delta\theta \\ 0 & 1 & 0 \\ -\sin\Delta\theta & 0 & \cos\Delta\theta \end{array}\right) \left(\begin{array}{c} X_c \\ Y_c \\ Z_c \end{array}\right) \]

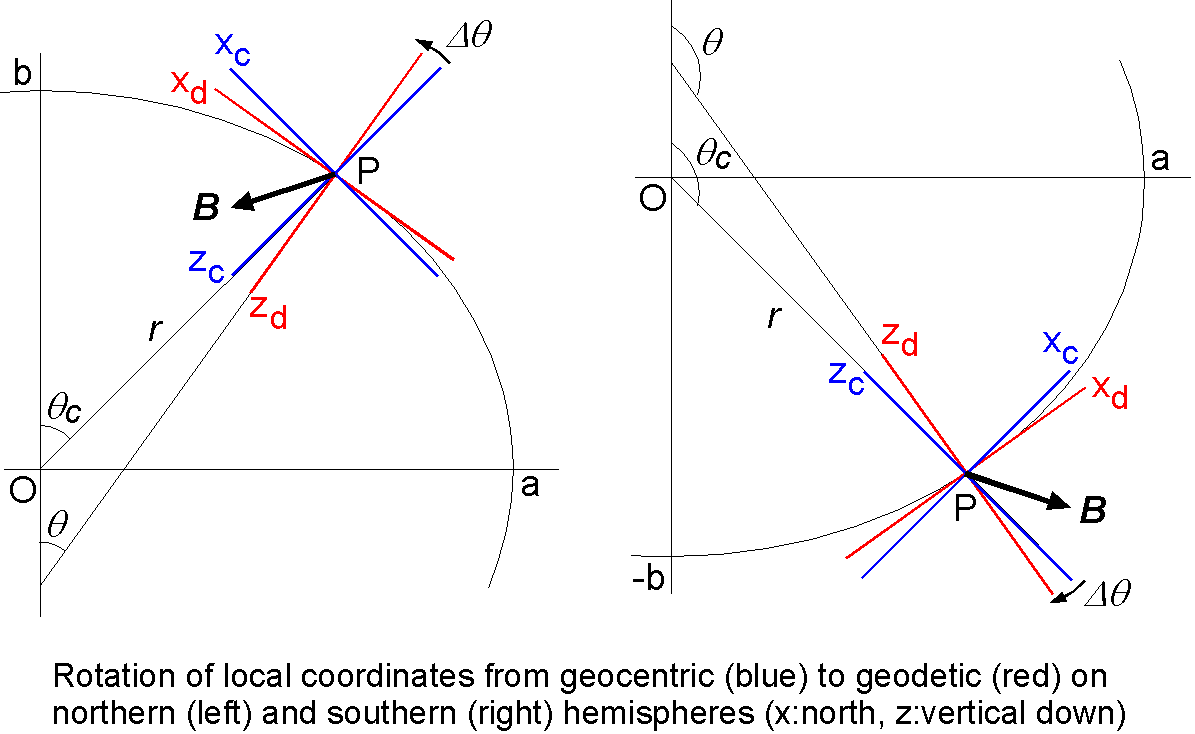

下図に観測点 P における磁場ベクトル \({\bf B}\) と局地座標系の回転との関係を北半球（左図）と南半球（右図）について示しました．
参考文献：
- IAGA Working Group V-MOD, International Geomagnetic Reference Field: IGRF-13 is released, 2020. (URL: https://www.ngdc.noaa.gov/IAGA/vmod/igrf.html)
