自宅ラボの構築 コンソールサーバで快適環境 Cisco Catalyst
自宅ラボ ネットワークラボ
ルータって何だろうと思いながらも、自宅ラボの構築に力を注ぎネットワーク資格取得をめざしています。
実機があると勉強効率が向上することはもちろん。コンソールサーバソフトで快適環境。

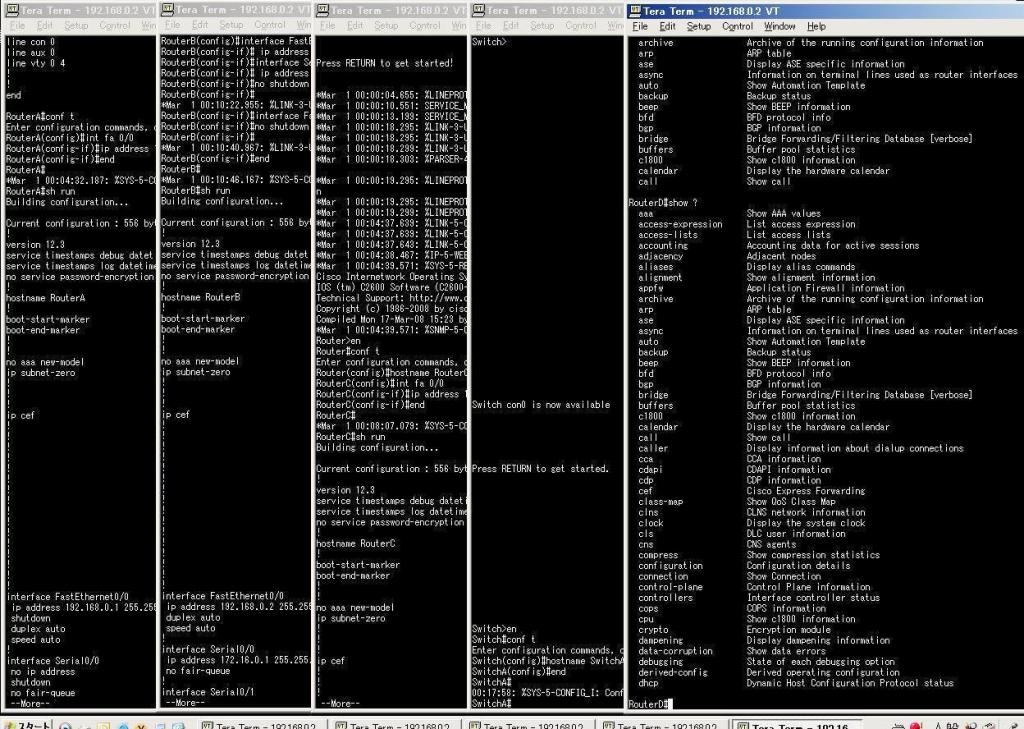

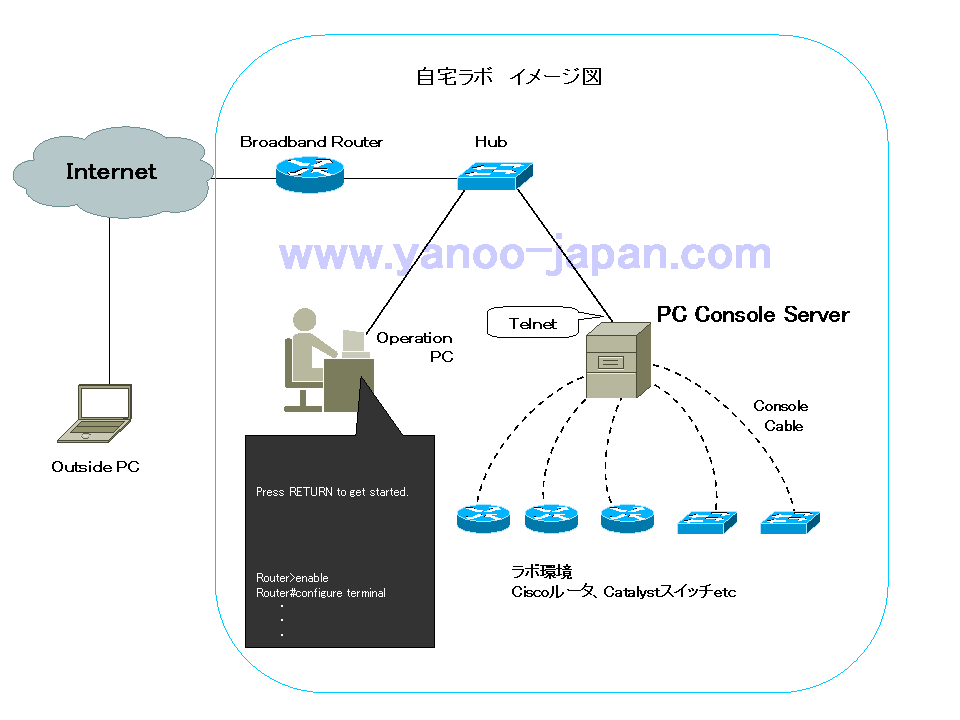

ラボ(PC Console Server)イメージ図 (操作画面)
CCNA・CCNP・CCIE等のCisco資格試験のシミュレーション対策で、実機での練習が効果的です。
CiscoルータやCatalystスイッチのようなネットワーク機器はコンソールポートで設定します。
複数台になると騒音が気になる上、コンソールケーブルの長さに限りがあるため置き場所の制限があります。
PC Console Server(ソフトウェア)について
本ソフトウェアで Telnet経由でコンソールポートに接続する場合は、Telnetでポート番号を指定してコンソールポートに接続します。
Telnetのポート番号を変えるだけで、リモートから複数のネットワーク機器に接続できます。
PCコンソールサーバを起動したパソコンへTelnetできる環境があれば、LAN経由で別の部屋やインターネット経由からネットワーク機器のコンソール操作が可能になります。
学習用ネットワーク機器のIPアドレスに依存することなくコンソール操作が可能です。
PC Console Server
(自作ソフト)をご希望の方には1500円でお譲りします。
ご希望の方はメールでお問い合わせください。
システム要件
OS : Windows Vista, XP, 2000, 2003 Server
JAVA(J2SE)動作環境(JAVA(J2SE)を含むJREは無料でダウンロードできます。)
(推奨構成は、JAVAのホームページでご確認ください。http://www.java.com/ja/)
接続したい台数分のCisco社製又は同等品のコンソールケーブル
接続したい台数分のRS-232Cポート またはUSBシリアル変換ケーブル
(OSがCOMポートとして使用できること)
ターミナルエミュレーター等のソフトで各COMポートが使用できる事を事前にご確認ください。
増設ボードI-O DATA RSA-EXP/P4R(4ポート)で9台まで接続確認しています。
付属品
ソフトウェアのみ。(無料のJAVA拡張APIを同梱しています)
最低限のインストール方法と使用方法は、テキストファイルで同梱しています。
OS・JAVA(J2SE)・パソコン・ネットワーク機器・コンソールケーブル・資格試験問題集等は付属しません。
使用上の注意
インストール前に、必ずPCデータをバックアップしてください。
本ソフトウェアを使用するには、JAVA拡張APIのインストールが必要です。
Telnet経由でCiscoルータのようにコマンドラインで設定します。
実機で勉強をされている方なら問題ないレベルと思います。
PCへTelnetで接続するため、手順に従いPCにWindowsファイアウォールからJAVAを例外にする必要があります。
--More-- 表示でENTERキーを押し続けると、誤表示の原因となります。 (ゆっくり操作するかスペースキーを使用してください)
インターネット経由での操作も可能ですが、セキュリティ上お勧めできません。
ライセンス
本ソフトウェアの著作権は当方にあります。
本ソフトウェアは無保証です。いかなる損害に関しても責任を負いません。
ソフトウェア毎に固有のシリアル番号を組み込んであります。
本ソフトウェアの複製・転売を禁止します。
同梱しているJAVA拡張APIは、本ソフトウェアとは異なるライセンスが適用されています。
JAVA拡張APIのライセンスついては、英文ドキュメントで同梱しています。
自宅ラボのネットワーク機器
OS |
RAM | Flash | Ether | FE | GE | Serial | 備考 | |
Cisco1812J | c181x-adventerprisek9-mz.124-15.T8.bin | 128M | 32M | - | 10 | - | - | Bフレッツインターネット接続・LAB兼用 |
Cisco2620 | c2600-advsecurityk9-mz.124-8 | 64M | 16M | - | 1 | - | 2 | |
Cisco2620 | c2600-advsecurityk9-mz.124-8 | 64M | 16M | - | 1 | - | 2 | |
Cisco2620 | c2600-advsecurityk9-mz.124-8 | 64M | 16M | - | 1 | - | 2 | |
Catalyst3550-12T | c3550-ipservicesk9-mz.122-25.SEB4 | 72M | 16M | - | - | 12 | - | |
HP ML110G5 | Windows 2003 Server SP2 | 4G | 250G | - | - | 1 | - | WEBサーバ&FTPサーバ&コンソールサーバ&TFTPサーバ&メールサーバ兼用 RS-232Cポートを増設し、自作アプリ(PC Console Server)インストール済み Telnet経由で複数台のネットワーク機器のコンソールポートにアクセス可能 |

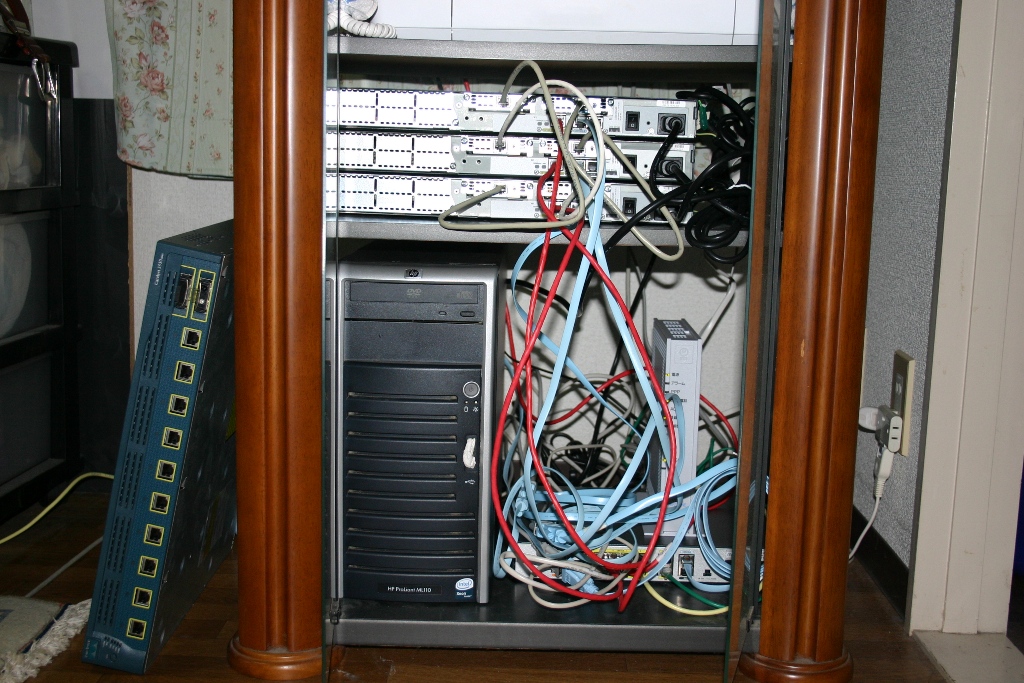

ラボ構成概要図・ケーブル配線図

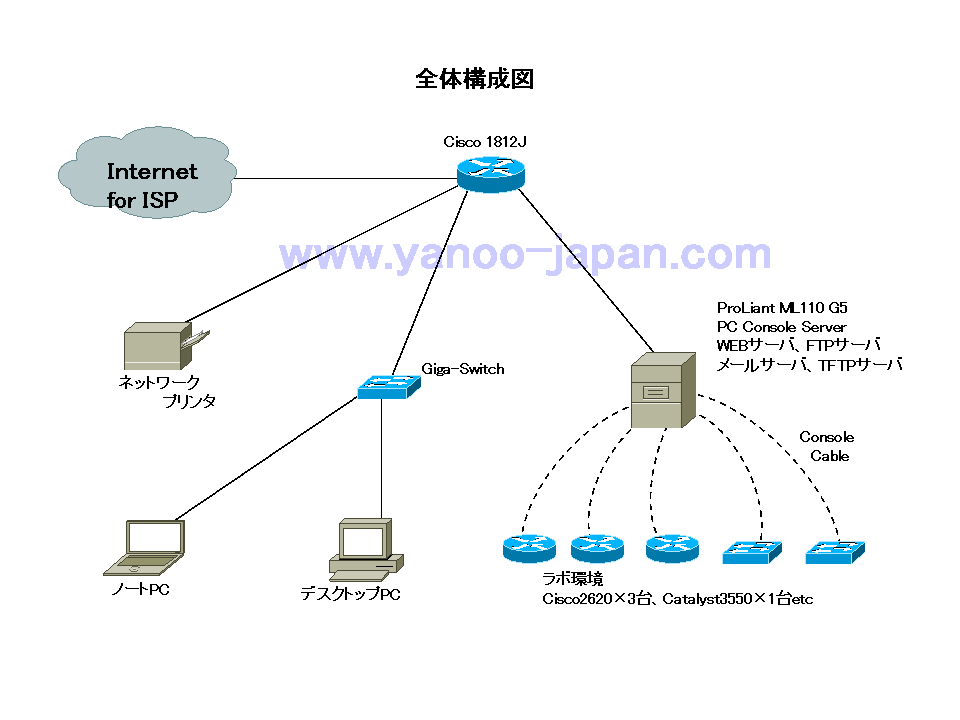

全体構成図
外観図
機器情報

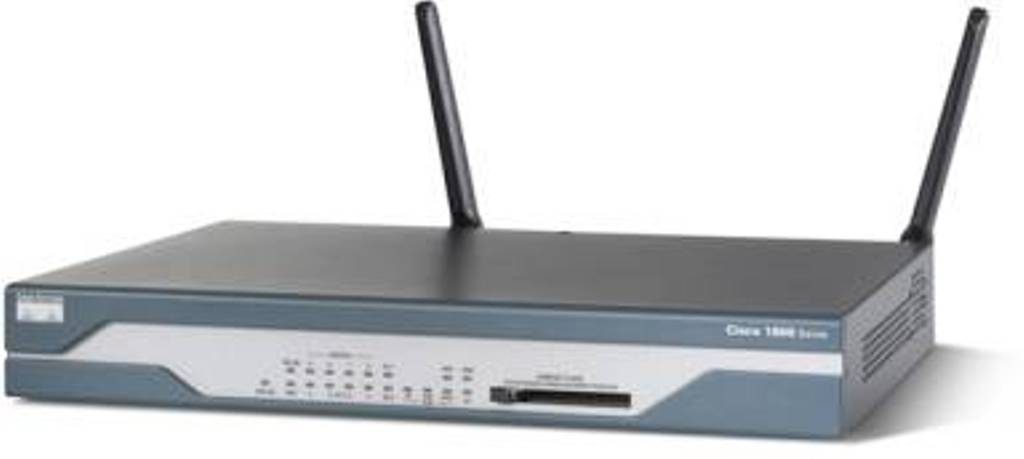

CISCO 1812J/K6メーカーサイト

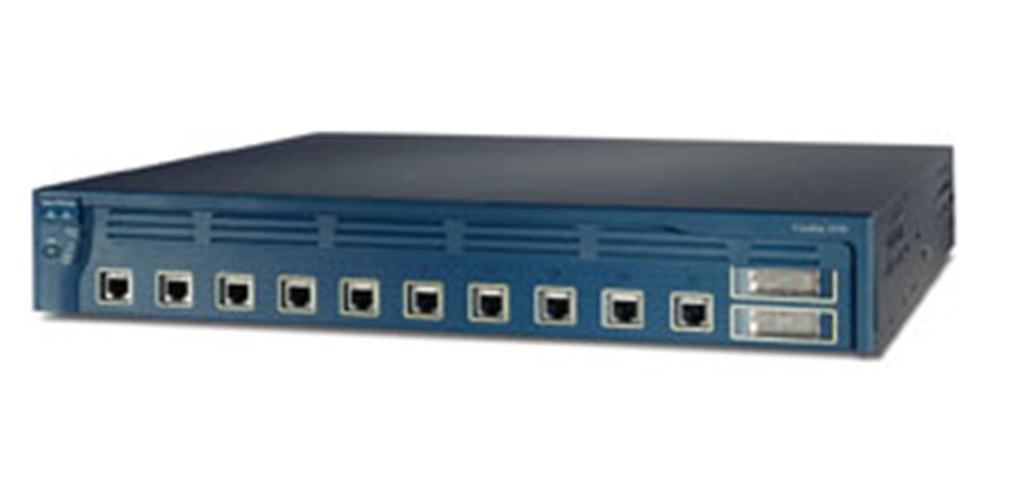

Cisco Catalyst 3550-12T Switchメーカーサイト

CISCO 2620メーカーサイト
