システム（床下暖房給排気システムの家）

ランニングコスト	電気パネル式床暖房	ガス温水床暖房	ガス、灯油温水床下暖房
１日８時間稼働居間６帖、食堂６帖	１２，０００円	８，２８０円
LDK１８帖＋便所、洗面所、廊下、玄関ホール			８，０００円
イニシャルコスト（取り付け工事費別途）
居間６帖、食堂６帖	約４６０，０００円	約６８０，０００円
LDK１８帖＋便所、洗面所、廊下、玄関ホール		↑ 熱源器込み	約２５０，０００円

窓部分から一番熱が逃げますのでサッシは断熱サッシに取り替えます。

既存地盤の上防湿シートを敷設し、その上にコンクリート厚１００mm打ち（モチアミ鉄筋を入れる）

基礎立ち上がり部分は土台上部までスタイロフォーム厚５０mmを貼り付けます
基礎外周部より６００mmまでは底版部分にもスタイロフォーム厚５０mmを貼り付けます

ファンコンベクタ

壁内部に吹き込みｸﾞﾗｽｳｰﾙで断熱しても良いのですが、筋交いが有る場合は十分な施工が困難ですので、部屋は狭くなりますが内側を断熱したほうが確実な施工が出来ます。

内側より
石膏ボード１２．５mm
スタイロフォーム　厚４５
気密シート
既存内壁

吹き込みｸﾞﾗｽｳｰﾙ　厚１５０mm

メールで問い合わせがありましたので参考までに改修方法を掲載します。
２０年以上前の住宅でリビングルーム等床下に設備配管がされていない場合は施工可能です
（防蟻剤の有効成分がなくなっていなければ危険だからです）

お湯を作る場合
天然ガスの熱効率：エコジョーズで９５％（カタログ値）
灯油の熱効率　　：エコフィールは９５％（カタログ値）
　　　　　　　　　　　　　(暖房専用機の熱効率は８３％）
太陽熱温水器は太陽光の５０％を温水に変換できるそうなので、燃焼器具とのハイブリッド方式がこれからの主流になっていくのではないでしょうか

スカイピア（ノーリツ）：太陽熱＋エコジョーズと言うのがあり、注目しています。ガス温水暖房付き風呂給湯器とのイニシャルコストの差額が定価で３９万円なので実質は２５万円程度でしょう。だとすればメーカーが試算した節約費が３．９万円／年なので６年半で元が取れます。

東京都は補助金を出していますので４㎡の集熱版を設置の場合、１３．２万円の補助が出るようなので差額はさらに縮まり３年で元が取れます。
他の市町村でも補助金が増えていくことを期待しています。

深夜電力は原子力発電の夜間発電分を安く販売しているので、原子力発電所を無くす努力をする意味から言ってなるべく利用は避けたいと思っています。

オール電化がこれからの主流になるのでしょう・・が・・
照明、暖冷房、家電、給湯、調理、この中で一番電力を使っているのが給湯です

燃料の持つエネルギーを１００とすると、火力発電所が送り出す電気エネルギーは
１００×０．４＝４０
　（大型火力発電所の熱効率は現在５０％近くまであるようですが）
となり、家庭で「使うことが出来る」「使っている」電力は
４０×（１－０．０５）＝３８　
　（０．０５は送電ロスです）
となり、本来の燃料の持つエネルギーの３８％ということになり６２％ものエネルギーは煙とお湯になって廃棄されています

自宅で発電しない限り燃料の持つエネルギーを一番ロスしているのが電気なのです。発電時に蒸気を作り電気を作って、その電気でまたお湯を作る・・効率が悪すぎます。

５，エネルギーの有効利用

暖めた空気を循環させないのは無駄かもしれませんが、暖気は壁面や天井面に吸収されますので、排気しても１００％無駄にしているわけではありません。それよりも人の吐いた息、ウィルス、カビ、埃、臭いなどの汚染物質を再吸引しないことが良いと思っています。そのための無駄は無駄ではありません。
屋根集熱器を付けた他の床下暖房システムは暖まった室内空気は汚染物質を排気することなく再循環させています。（２４時間換気を付けていますので全ての汚染物質を再循環させているわけではありませんけれど）

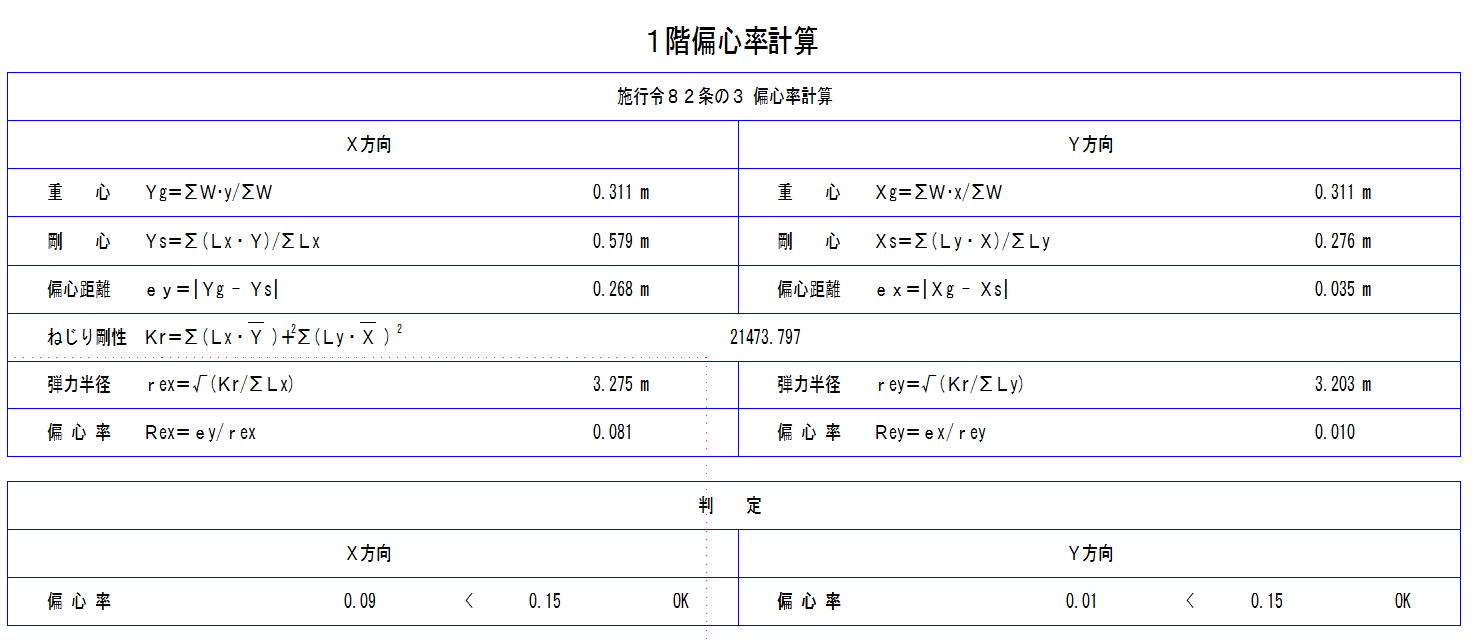

ホールダウン金物が多く必要と言うことは、地震や風圧でその部分に引き抜き力が大きく働く箇所が多いと言うことです。設計時に偏心率が小さくなるよう耐力壁を配置すれば木造の利点である柔軟性に富み強い家が出来ます。

合板の接着剤は必ず劣化しますから外部面の耐力壁は構造用合板を使わず、筋交いのみです。内部の耐力壁も極力筋交いのみにするようにしています。

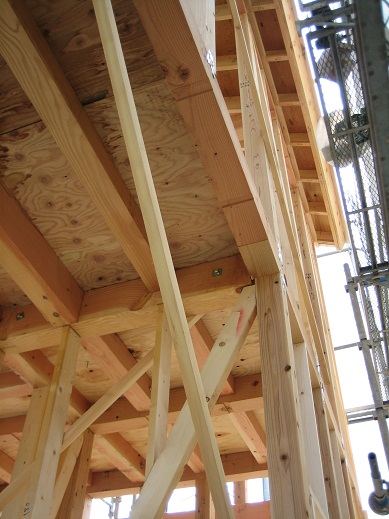

２階の根太は写真のように９０×９０の木材を４５５mmピッチで入れ、床下地材は２４mmの針葉樹合板、仕上げは１５mmの天然木を張ります。
ねじれることがなく、地震力や風圧力に対して有効です。

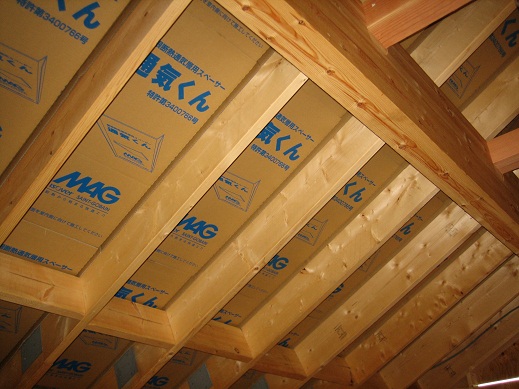

屋根の垂木は３８×２３５（ツーバイテン）を４５５mm間隔で入れています。
（１３５０mmごとに転び止めを入れています）

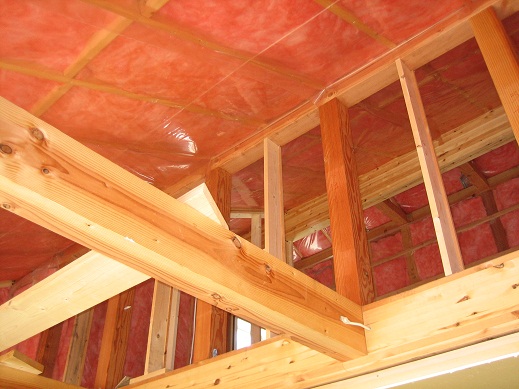

この垂木の間に空気層と高性能ｸﾞﾗｽｳｰﾙ90mm＋100mmを入れ、内側を気密シートでふさいでから石膏ボードを張ります。

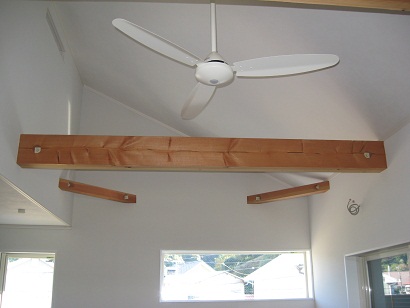

天井裏で断熱しないと言うことは、吹き抜けや小屋裏まで自由に使えると言うこと。

床下暖房ですからエアコンやファンヒーターのように頭上から暖まってくるわけではないので非常に快適なんです。

暖気風洞
（新鮮空気を直接２階へ）

ファンコンベクタ
冬は暖房、夏は夜間の冷気を取り入れ。
ファンのみで床下空気攪拌。

小屋裏換気扇
　　大風量型は１時間で３回換気能力
　　ﾊﾟｲﾌﾟﾌｧﾝは２４時間換気

床下暖房で
基礎の底版と地盤に蓄熱します

床吹き出し口

ここが普通の床暖房との違い
新鮮空気を暖めてから給気
