Bトレインショーティーの組み立て方
モデルは東急8000系
![]() |

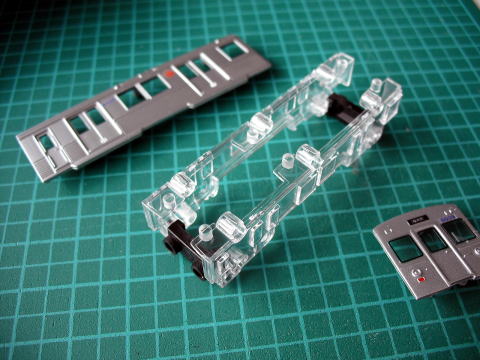

左右の窓ガラスパーツの前後にブロックを取り付ける。 ブロックの上下を間違えると最後にシャーシがはまらなくなるので注意。 窓ガラスパーツに側面パーツを取り付ける際に力がいる場合があるため、一番はじめに窓ガラスパーツに側面パーツを取り付ける人もいる。 ただ、この場合、妻板パーツを取り付ける時に注意が必要。 |
![]() |

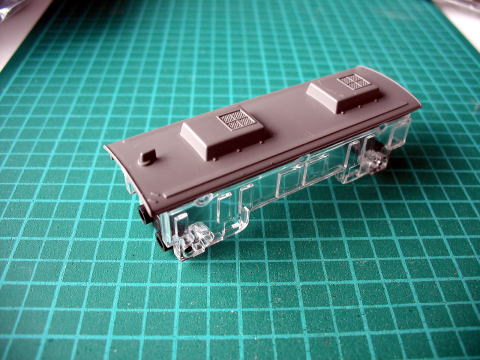

窓ガラスパーツに屋根パーツを取り付ける。 |
![]() |

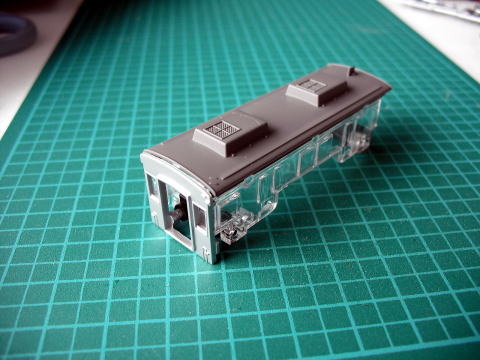

妻板パーツを取り付ける。 前面にスカートが付かない車種の場合は、この時点で前面パーツを付けてもよいです。東急8000系はスカートが付かないので、前面パーツも取り付けています。 |
![]() |

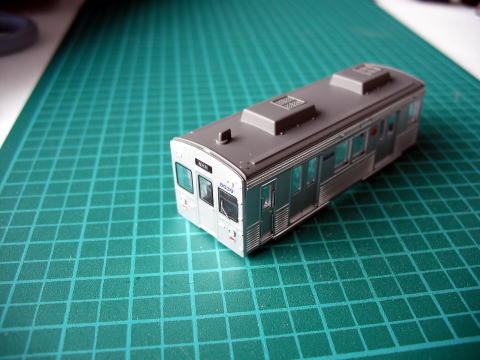

左右の側面パーツを取り付ける。 |
![]() |
台車を組み立てる。 ※これはNewHGフレームの例であり、HGフレーム、SHGフレーム、非HGフレームでは構造が異なります。 |
![]() |

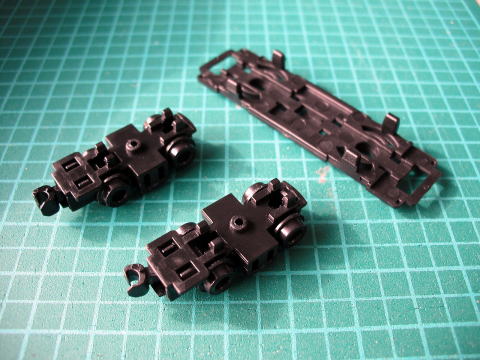

台車を床板パーツに取り付ける。 |
![]() |

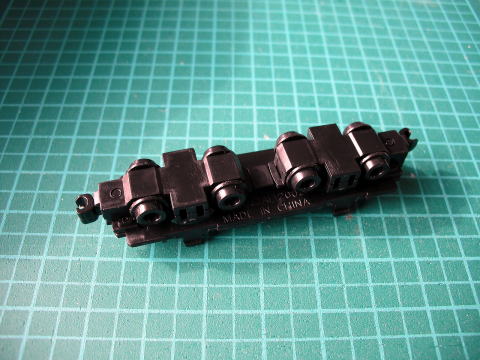

台車にレリーフを取り付ける。 |
![]() |

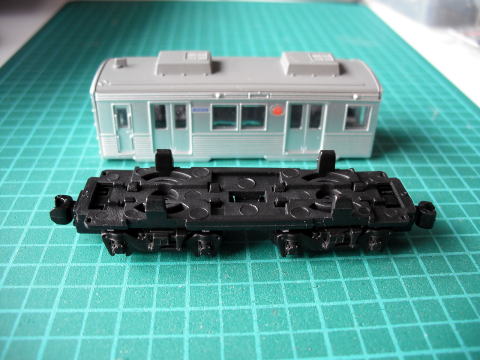

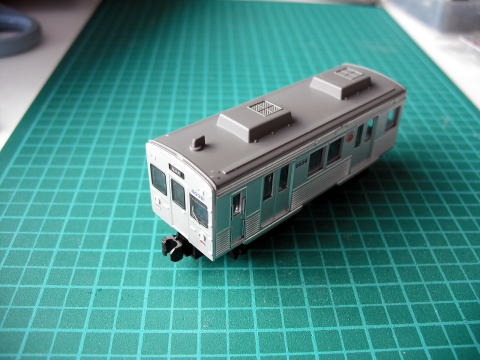

シャーシを車体にはめ、前面パーツを取り付けて完成。 |
![]() |
編成写真 |
パーツの紹介
![]() |

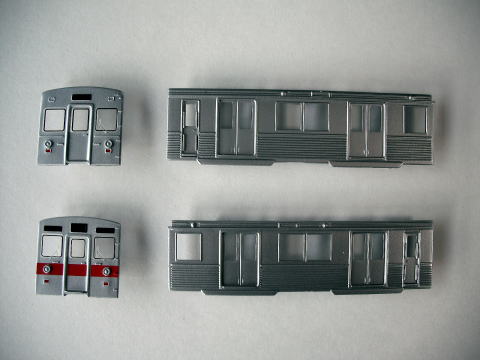

前面パーツと側面パーツ 写真の場合、前面はどちらかを選択 |
![]() |

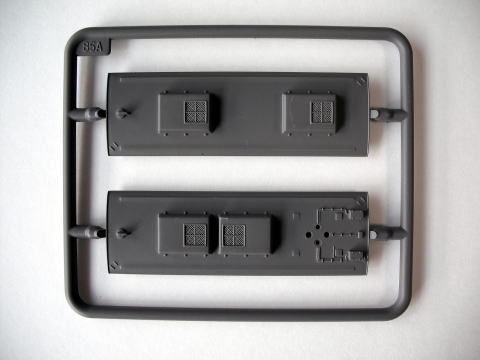

屋根パーツ 写真の場合、どちらかを選択 下はパンタグラフ付き屋根 |
![]() |

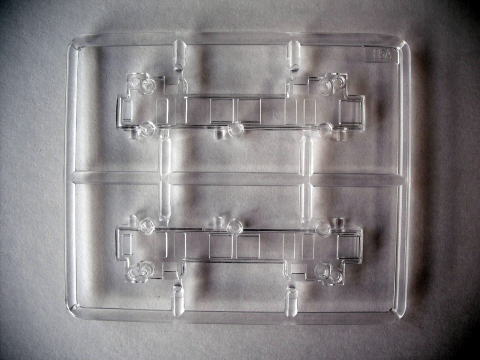

窓ガラスパーツ(左右) |
![]() |

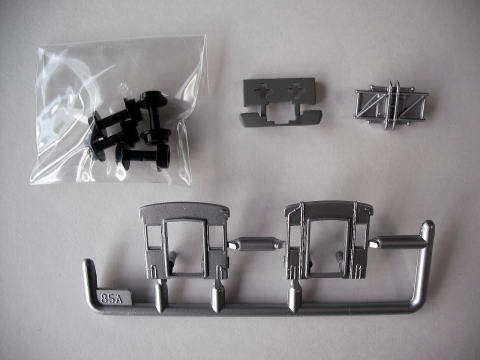

妻板パーツ、パンタグラフ、スカート、車輪 |
![]() |

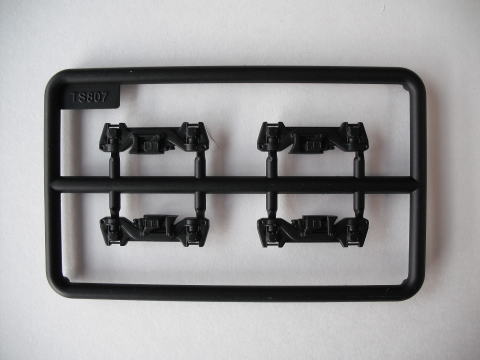

台車レリーフ |
![]() |

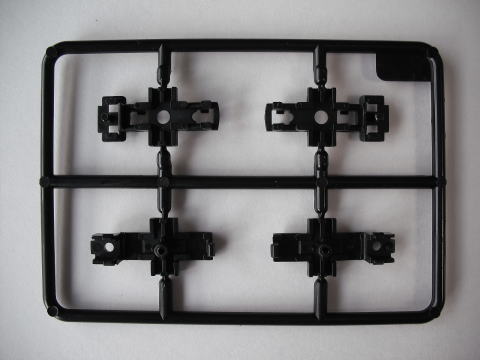

台車パーツ |
![]() |

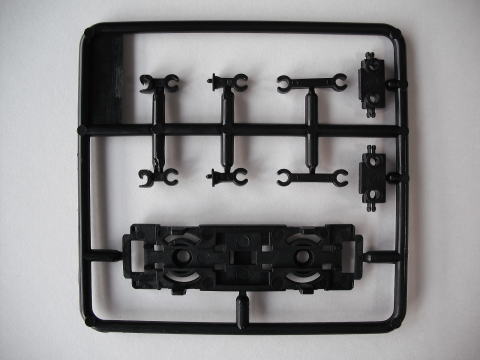

床板パーツ、ブロック、ダミーカプラー(連結器) |
![]() |

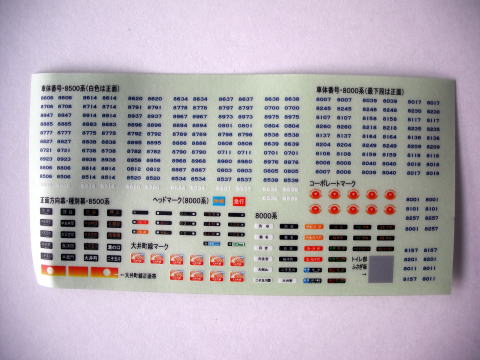

ステッカー 必要な部分のみカッターで切って使用する。 |
![]() |

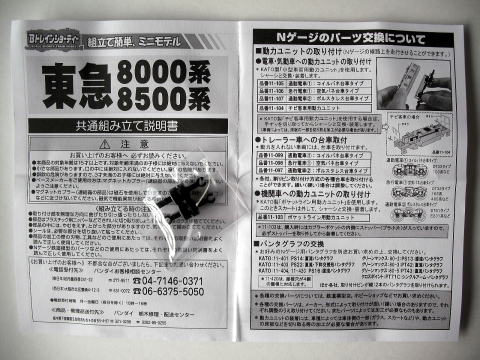

説明書とマグネットカプラー |
![]() |

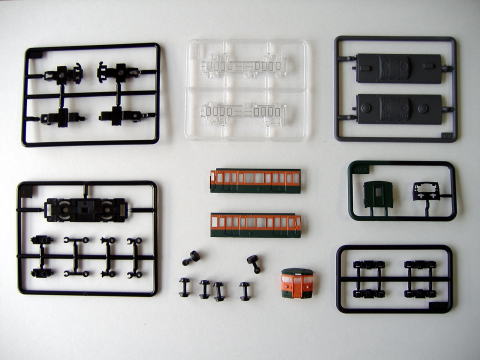

JR115系の全部品 |
![]() ![]() |
