　第2世代Ryzen Threadripperの対応状況

TR4対応クーラーのThreadripper 2000の対応
製品名	Ryzen Threadripper 2990WX	Ryzen Threadripper 2970WX	Ryzen Threadripper 2950X	Ryzen Threadripper 2920X	--
CORSAIR H100i Pro RGB	環境次第	環境次第	yes	yes	--
CORSAIR H115i PRO RGB	yes	yes	yes	yes	--
CORSAIR H150i PRO RGB	yes	yes	yes	yes	--
CORSAIR H80i V2	no	no	環境次第	環境次第	--
CORSAIR H100i V2	環境次第	環境次第	yes	yes	--
CORSAIR H115i	yes	yes	yes	yes	--
ENERMAX LIQTECH TR4 240mm	Yes	Yes	Yes	Yes	--
ENERMAX LIQTECH TR4 280mm	Yes	Yes	Yes	Yes	--
ENERMAX LIQTECH TR4 360mm	Yes	Yes	Yes	Yes	--
Fractal Design Celsius S24	環境次第	環境次第	Yes	Yes	--
Fractal Design Celsius S36	Yes	Yes	Yes	Yes	--
Floe Riing RGB 360 TT Premium Edition	Yes	Yes	Yes	Yes	--
Floe Riing RGB 280 TT Premium Edition	Yes	Yes	Yes	Yes	--
Floe Riing RGB 240 TT Premium Edition	環境次第	環境次第	Yes	Yes	--
NZXT KRAKEN X42	no	no	環境次第	環境次第	--
NZXT KRAKEN X52	?	?	Yes	Yes	--
NZXT KRAKEN X62	?	?	Yes	Yes	--
NZXT KRAKEN X72	?	?	Yes	Yes	--
Arctic Liquid Freezer 240	?	?	Yes	Yes	--
Arctic Liquid Freezer 360	?	?	Yes	Yes	--
Cryorig A40	?	?	Yes	Yes	--
Cryorig A40 Ultimate	?	?	Yes	Yes	--
Cryorig A80	?	?	Yes	Yes	--
EVGA CLC 280	?	?	Yes	Yes	--
空冷（定格動作）	2990WX	2970WX	2950X	2920X	--
Cooler Master MASTERAIR MA621P	?	?	Yes	Yes	--
noctua NH-U14S TR4-SP3	Yes(*1)	Yes(*1)	Yes	Yes	--
noctua NH-U12S TR4-SP3	条件あり(*1)	条件あり(*1)	Yes	Yes	--
noctua NH-U9 TR4-SP3	可能だが非推奨	可能だが非推奨	Yes	Yes	--
Deepcool Fryzen	?	?	Yes	Yes	--
Arctic Freezer 33 TR	?	?	Yes	Yes	--
Cooler Master Wraith Ripper	Yes(定格基準)	Yes(定格基準)	Yes(定格基準)	Yes(定格基準)	--
Thermalright Silver Arrow TR4	Yes(定格基準)	Yes(定格基準)	Yes(定格基準)	Yes(定格基準)	--

noctua AMD Ryzen Threadripper TDP guidelines　noctua
(*1)　Turbo Boostを使用した場合、Turbo Boost上限まで動作する可能性は環境に依存する

(*1)　noctuaのThreadripper の対応条件
製品名	Ryzen Threadripper 2990WX	Ryzen Threadripper 2970WX	Ryzen Threadripper 2950X	Ryzen Threadripper 2920X
noctua NH-U14S TR4-SP3	NF-A15ファンを増設することでTurbo Boostの動作クロックが増設前より有利になる	NF-A15ファンを増設することでTurbo Boostの動作クロックが増設前より有利になる	NF-A15ファンを増設することでTurbo Boostの動作クロックが増設前より有利になる	NF-A15ファンを増設することでTurbo Boostの動作クロックが増設前より有利になる
noctua NH-U12S TR4-SP3	NF-F12ファンまたは NF-A12x25を２つに変更した場合Turbo Boostの動作クロックが増設前より有利になる	NF-F12ファンまたは NF-A12x25を２つに変更した場合Turbo Boostの動作クロックが増設前より有利になる	NF-F12ファンまたは NF-A12x25を２つに変更した場合Turbo Boostの動作クロックが増設前より有利になる	NF-F12ファンまたは NF-A12x25を２つに変更した場合Turbo Boostの動作クロックが増設前より有利になる
noctua NH-U9 TR4-SP3	Turbo Boostの動作クロックは非常に限られたものになる	Turbo Boostの動作クロックは非常に限られたものになる	Turbo Boostの動作クロックは非常に限られたものになる	Turbo Boostの動作クロックは非常に限られたものになる

　
※どんなに最高性能のCPUクーラーを装備してもVRMの温度がマザーボードメーカーが定義したVRM の温度スレッショルドを超えた場合、
VRMを冷却するために動作クロックは非常に低い値で動作することになる。
このため最高の速度を求めるのならVRMの冷却はもちろんのことケース内の排気にも気を配る必要がある。

※定格動作であれば、全てのThreadripper 用空冷CPUクーラーはとりあえず対応できる。
　

※Arctic Freezer 33 TR は、バラック状態（ケースに入れない状態）のテストでは1950Xを4Ghzで動作させた場合のCPU温度はMax 71℃まで上昇。
　
※Cooler Master Wraith Ripper は、バラック状態（ケースに入れない状態）のテストでは2950Xを定格動作させた場合のCPU温度はMax 66℃。
　*水冷 Coolermaster ML360 RGB TR4 使用時のCPU温度はMax 61℃。
※Cooler Master Wraith Ripper は、バラック状態（ケースに入れない状態）のテストでは2990Xを定格動作させた場合のCPU温度はMax 55℃。
　*水冷 Coolermaster ML360 RGB TR4 使用時のCPU温度はMax 50℃。
　

news
価格も性能もインパクト強烈！32コア/64スレッドCPU「Ryzen Threadripper 2990WX」を試す(Deepcool Fryzen の検証有り)　gdm.-2018年8月13日

　
　
　
X399 マザーボードのレイアウトとCPUクーラー配置比較図
　
Ryzen Threadripper Cooler & Thermal Targets
　
AMDは温度計測の正確さを保証するため、 HWiNFOの開発チームと協力して、HWiNFO64をThreadripperの温度計測に最も正確なソフトウェアに仕上げている。
この為、HWiNFO64を利用している場合は、測定結果に+27℃のtCTLオフセットは必要ない。
　
　
　
冷却ファン比較表

主な冷却用FAN
メーカー	Scythe	CORSAIR	CORSAIR	Noctua	Noctua	Cryorig	be quiet!
製品名	KAZE FLEX 120 PWM	ML140 ML Series	ML120 ML Series	NF-A15 HS-PWM chromax	NF-P14r redux	Cryorig XT-140	SILENT WINGS 3 BL066
Fan speed(rpm)	300～1200	400～2000	400～2400	300～1500	450～1500	700～1300	1,450
Air flow(cfm)	16.6～51.17	20～97	12～75	82.5	78.6	76	50.5
Air pressure(mm H2O)	0.0762～1.05	0.2～3.0	0.2～4.2	2,08	1,91	1.44	1.79
Noise level	4～24.9	16～37	16～37	24,6	25,8	19～23	16.4
Operating voltage DC (V)	12	10.8V - 13.2V	10.8V - 13.2V	12	12	12	5～13.2
Current consumption (A)	0,13	0.276	0.299	0,13 Max	0,2 Max	0.30	0.12
Input power (W)	？？	？？	？？	1,56	2,4	？？	1.44
Lifespan	120000	想定無し	想定無し	150000	150000	？？	300000(25℃)
Bearing technology	FDB	Magnetic Levitation	Magnetic Levitation	SSO2-Bearing	SSO-Bearing	HPLN(スリーブ)	FDB
weight	135g	230g	192g	--	--	85g	？？

　
　
　
　

Noctua NH-U14s TR4-SP3 の取付時の注意点とファンのメモリ干渉参考図




　
　
　
　
　
　
　
マザーボード付属のファンコンは嫌、でもインテリジェントでスマートなコントロールはしたい
　
そんなあなたに・・・
　
市販PWMファンコントローラー まとめ
　
　
　
　
NoctuaのRyzen Threadripper 対応の空冷ＣＰＵクーラーは侮れない性能
NoctuaのRyzen Threadripper 対応の空冷ＣＰＵクーラーである「NH-U14s TR4-SP3」 「NH-U12S TR4-SP3」 「Noctua NH-U9 TR4-SP3」の報告が上がってきている。
冷却能力は「NH-U14s TR4-SP3」 「NH-U12S TR4-SP3」 であれば十分な能力を発揮しているようだ。
ただ、最も高性能な「NH-U14s TR4-SP3」はその大きさゆえにオフセット機能を使っても ASUS ROG ZENITH EXTREME ではPCIｅの第一スロットに干渉してしまうという欠点がある。 もっとも ASUS ROG ZENITH EXTREME は水冷に振った構成のマザーボードである為、わざわざ空冷で利用する人はいないと思われ、この辺は問題にならないと思われる。 　
このNoctuaの3種類のCPUクーラーは既に発売している枯れたクーラーを流用してベースプレートを変更した物であり、 短期間に開発する為の一時しのぎなものであるのはNoctua自身がComPuterBaseとのインタビューで語っているが、 その分ベースプレート周りには十分な手間がかけられており期待を裏切らない性能が確保されているようだ。

　
　
Ryzen のリテールクーラーの種類
Ryzen のリテールクーラーは価格帯によって異なる全3種類があり、最新の2700X用にもう一種類投入される見込みだ。
ローエンドモデル・・・Wraith STEALTH
ミドルモデル・・・・・Wraith SPIRE
ハイエンドモデル・・・Wraith MAX（1800用）
ハイエンドモデル・・・Wraith Prism（2700X 用）
　
　

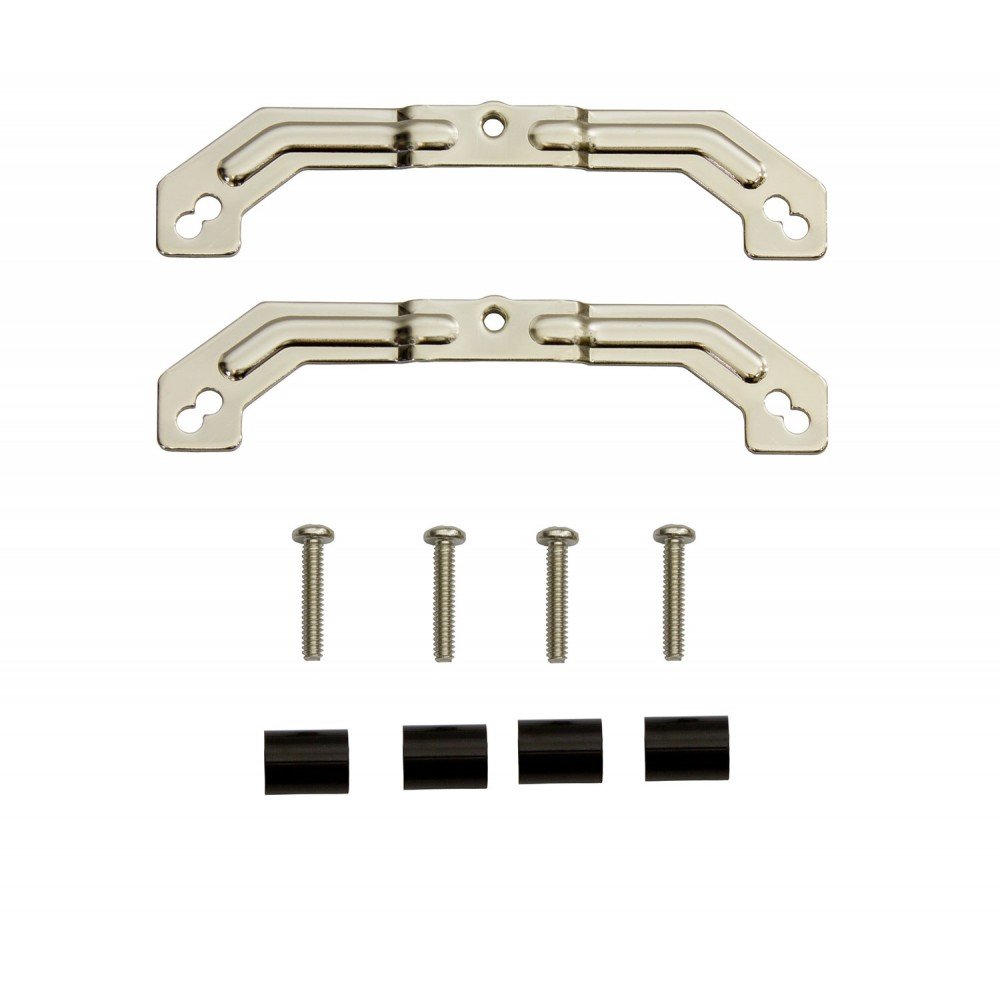

サイズオリジナルCPUクーラー用 RYZEN対応 AM4マウンティングキット・タイプA
ヨドバシで販売開始　SCAM4-1000A
アマゾンで販売開始　SCAM4-1000A
　対応クーラー:　虎徹 SCKTT-1000、無限4 SCMG-4000、無限5 SCMG-5000、無限大 SCMGD-1000、阿修羅 SCASR-1000、巽 SCTTM-1000B
　

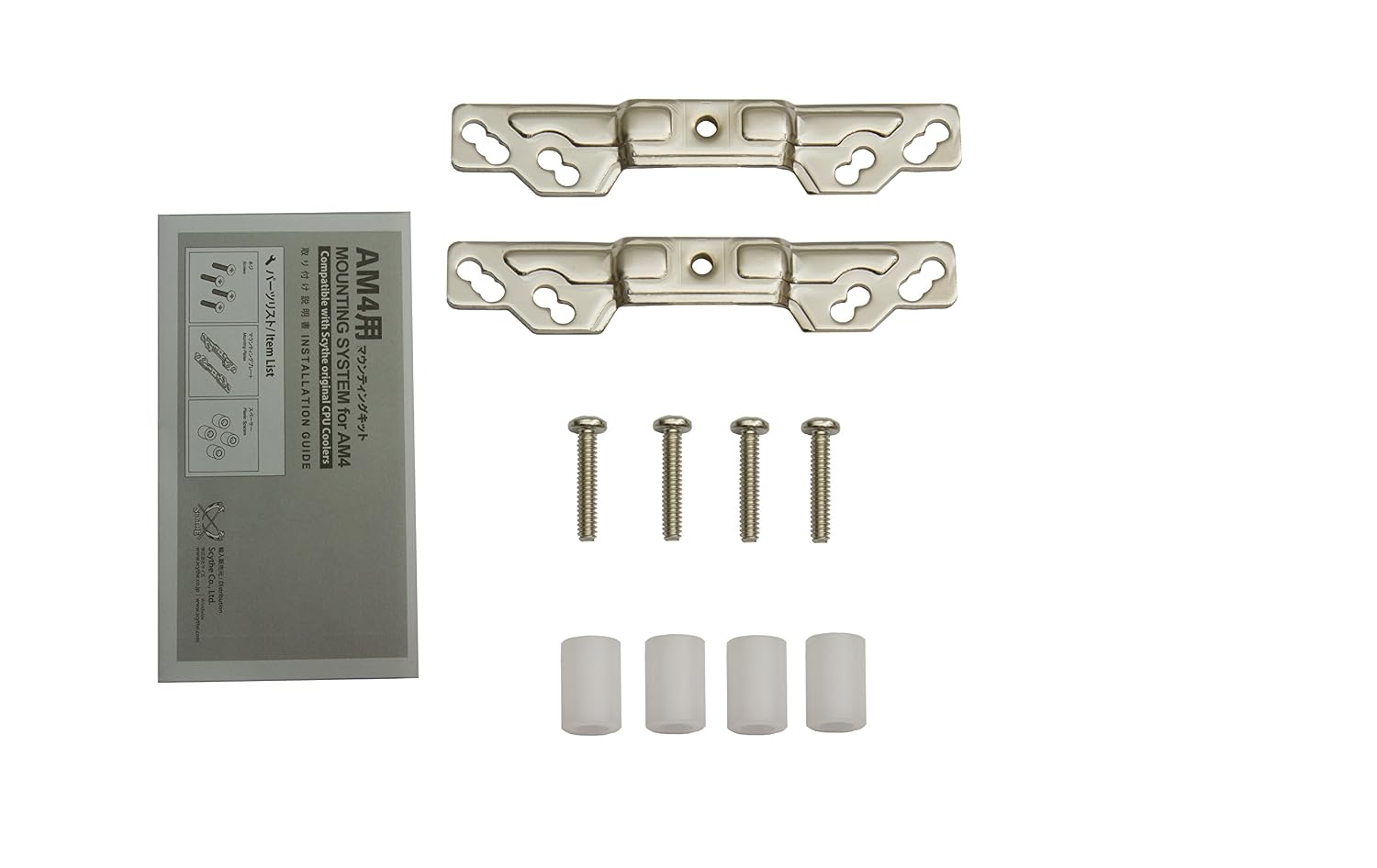

サイズオリジナルCPUクーラー用 RYZEN対応 AM4マウンティングキット・タイプB
ヨドバシで販売開始　SCAM4-1000B
アマゾンで販売開始　SCAM4-1000B
　対応クーラー:　忍者4 SCNJ-4000、風魔 SCFM-1000、グランド鎌クロス2 SCKC-3000、グランド鎌クロス3 SCGKC-3000
　
サイズ製CPUクーラー用のSocket AM4リテンションキットが販売される
　
「MUGEN5（SCMG-5000）」「虎徹（SCKTT-1000）」「阿修羅（SCASR-1000）」の3種類が対応
サイズ製CPUクーラー用のSocket AM4リテンションキットが単品販売2017年3月7日
　
　
　
　
　
サイズ取扱い製品　RYZEN (AM4ソケット) 対応情報
　
サイズはCPUクーラーの対応表を発表した。別売りによる販売を予定しており、無償提供は無し。
サイズ取扱い製品　RYZEN (AM4ソケット) 対応情報2017年3月2日
　
　
　
ASUS ROG CROSSHAIR VI HEROはAM3 / AM4両方のクーラーが利用できる
AM3用クーラー取付用の穴をもつROG CROSSHAIR VI HEROの基板

https://www.overclock3d.net/より
　
公式のROG CROSSHAIR VI HEROのスペック概要に Compatible with both AM3/AM4 coolers and LN2 pots と明記がある
これを可能としたのはAPU用のVGA出力対応を捨てた故の成果と思われる。
　
　
　
2017年2月16日　ThermaltakeはContac Silent 12 CPU Coolerを発表しました。
AM4ベースのプラットフォームで手頃な価格で高性能なエアークーラーを求めている価格重視の顧客を対象に、
120mm PWM制御ファンと、優れた放熱性を備え、3月に発売される予定。
新しいContac Silent 12は、高性能RAMとCPUクーラーの共存問題を解決し、最高のRAMクリアランスを実現するという。
オールインワンのバックプレート設計は、IntelとAMDソケットの互換性を提供するユニバーサル設計となっている。
製品の入手可能性と価格は国や地域によって異なりますので、詳しくはお近くのサーマルテイク販売代理店にお問い合わせください。
Thermaltake Contac Silent 12 CPUクーラーの詳細(海外)2017年2月16日
　
　
　
　
2017年2月6日　AM4対応でコンパクトになったシルバーアローITX-R 海外で3月に発売予定
高品質の加工を強調しているヒートシンクは黒色の高光沢のニッケルメッキで、6つの強力な6 mm銅ヒートパイプを使用。
最も効果的な放熱を可能にするために、ニッケルメッキ銅ベースにしっかりと一体化されている。
付属のTY 129 PWMファンは、300〜1,300 rpmで回転し、ファンの空気流量は21.9〜94.8m³/ hで、21〜33 dB（A）の騒音レベル。
バックプレート設計は、IntelとAMDソケットの互換性を提供するユニバーサル設計となっている。
シルバーアローITX-R(海外)2017年2月6日
　
　
　
　
日本での初回販売分に関してはXモデル以外は全てクーラー付属パッケージだけ販売される。　
　
――――――――――――――――――――――――――――――――
　
Scytheを除く空冷CPUクーラーを扱う主要メーカー各社がAM4向けリテンションキットの無償配布を決定！
　
THERMALRIGHT®AMD AM4 CPUマウントアップグレード(海外)2017年2月22日
LEPA、AMD次世代CPU「Ryzen」対応のSocket AM4リテンションキット無償配布2017年2月22日
REEVENは以下のREEVENのCPUクーラーの所有者のための無料アップグレードキットを提供することができます2017年2月17日
ENERMAX、Socket AM4向けリテンションキットの無償配布受付スタート2017年2月16日
クーラーマスター 現行製品のAM4 upgrade kitを無償配布受付スタート(海外)2017年2月08日
CorsairがソケットAM4互換情報をリリース(海外)2017年2月08日
Noctua、AMD次世代CPU“Ryzen”対応のSocket AM4クーラー「SE-AM4」シリーズ計3モデル2017年2月1日
ARCTIC - AMD AM4およびIntel Kaby Lakeとの広範な互換性2017年2月1日
Phanteks、無料のAM4アップグレードキットを発表(海外)2017年1月26日
Noctua、2005年以降のCPUクーラーにSocet AM4向けリテンションキット無償提供2017年1月25日
CRYORIG、Socket AM4用リテンションを無償提供2017年1月25日
Phanteks and other cooler makers offer free AM4 upgrade kits2017年1月25日
be quiet!、AM4アップグレードキットを無償提供(海外)2017年1月05日
Socket AM4対応のCPUクーラー「CORE FROZR L」がMSIから近日発売2016年10月12日
　
　
――――――――――――――――――――――――――――――――
THERMALRIGHT®AMD AM4 CPUマウントについて
2017年1月1日以降に製造されたクーラーには、アップグレードされたAM4マウントキットが付属しており
これらのAM4キットには、AM4マウントが追加されたマウントプレートが付属している。
AM4マウント対応かどうかは、AM4の取り付け穴があるかどうかで確認できる。（図示）
AM4の取り付け穴の間隔は54 ㎜ と 90 mm 。
マウントにAM4の取り付け穴がない場合は、電子メールで連絡しろ。
アジア、アメリカ、オーストラリア、アフリカのユーザーは、support@thermalright.com
配送料は有料だ。
名前、郵送先住所、電話番号、Eメールアドレス、領収書が必要。
クーラーレシートで、必要なマウントキットを決定する。
――――――――――――――――――――――――――――――――
　
　
CPUクーラーは従来のクリップ式固定タイプであれば利用できる
