▼ たまにある質問とその回答 (2)
▼ 厚みのあるドーム

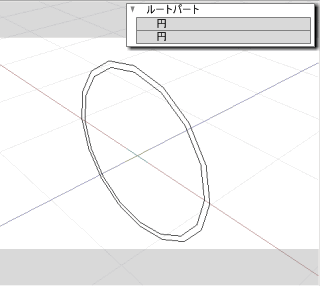

大きさの違う円を2個重ねて作ります。
ここから出発します。

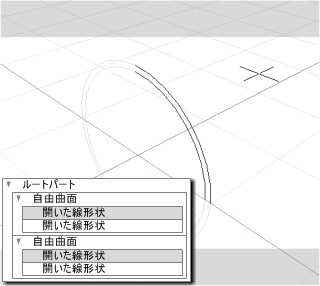

各々を自由曲面に変換して半円部分を取り出します。
絶対に必要な手順ではありませんが、後の作業で形状が見えたほうがやりやすいので

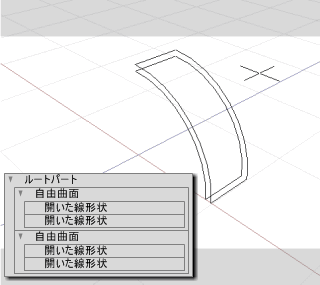

開いた線形上を各々コピーして厚みを付けておきます。

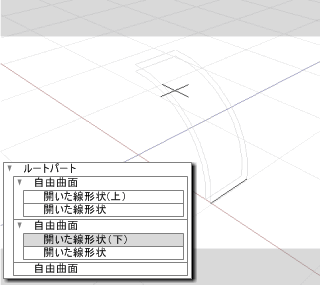

一方の線形上を[逆転]して編集方向を[切り替え]した時に
開いた線形上
を上から順に選択したときに時計回り(あるいは反時計回り)に並ぶようにします。
前述の
開いた線形上
を一方の自由曲面にまとめて編集方向を[切り替え]

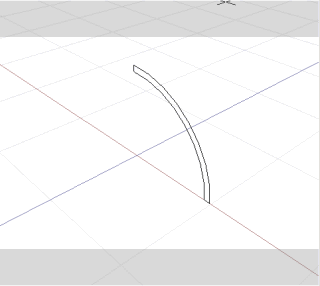

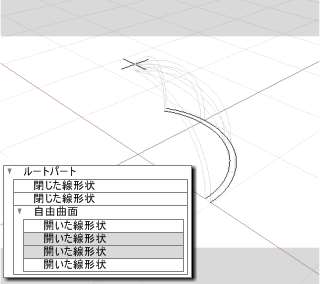

合成した線形上を取り出して
閉じた線形状
に変更するとこんな形状が出来ます。
※上下部分のアンカーを削除する必要があるかもしれません。

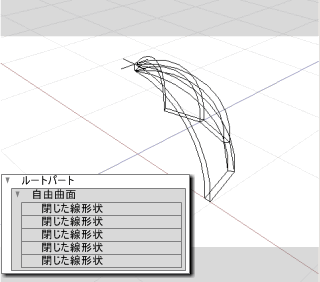

[複製]-[回転]で角度をずらして数個コピーして[自由曲面]パートにいれます。
編集方向を[切り替え]て稜線を[スムース]に変換します。
一番端の
閉じた線形状
は蓋として複製して残して置きます。

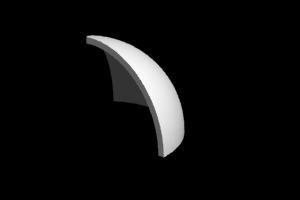

レンダリング時の表示サイズに合わせて稜線方向にアンカーを増やすと滑らかさが増します。
形状データ(参考)
Shade8 BASIC/Shade9 BASIC/Shade10 BASIC
