Nゲージレイアウト
まだ未完成なのですが少しだけ紹介します。
900×600の小さなレイアウトですが、トラス橋や詰め所以外のストラクチャは全て手作りです。
駅ホーム、渡り階段、駅舎、信号、踏切り、踏切り警報機、自販機、コンビニ、そば屋、公園、住宅、神社などなど色々作りました。
レール上に30個ほどの赤外線反射センサを取り付けて列車の通過を検出し、信号や踏切り、ポイントなどを自動制御させるため、32ビットワンチップマイコンを組み込んであります。
コントローラはPWM制御で、マスコンの代わりにジョイスティックで操作します。
加減速感を実車に近付けるため、ソフトウエアで色々工夫しています。
写真のように白熱電球やLEDランプを使用し、明るさもPWM制御で自由に個別にコントロールできます。
得意な日曜大工、写真加工、電子工作などを全て駆使して作っています。
モットーは、「金をかけるな、手間かけろ・・・」

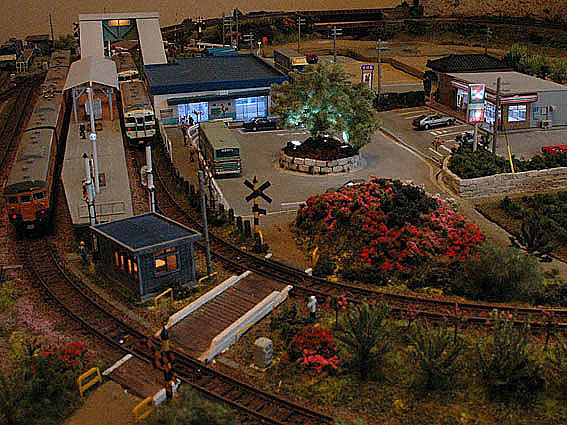

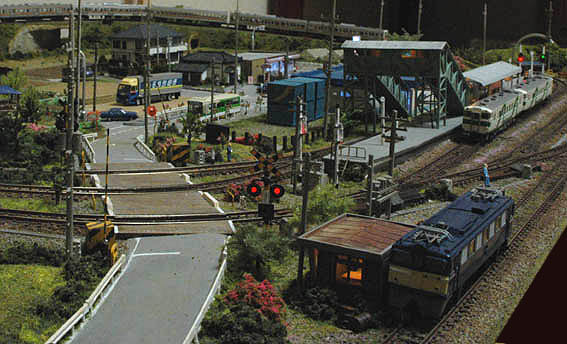

	駅全景 手前の詰め所内にはテーブルや椅子、ロッカーなどがあります。

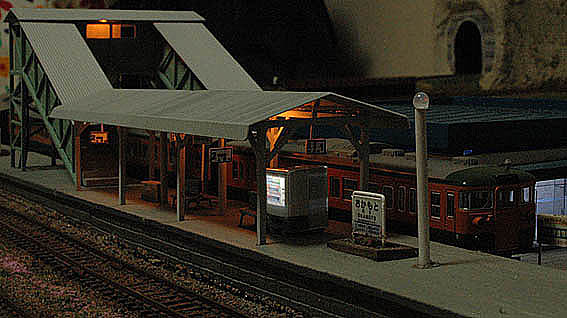

	ホームの街灯も光っているのがわかりますか？ 白色LEDの光を光ファイバで導いています。

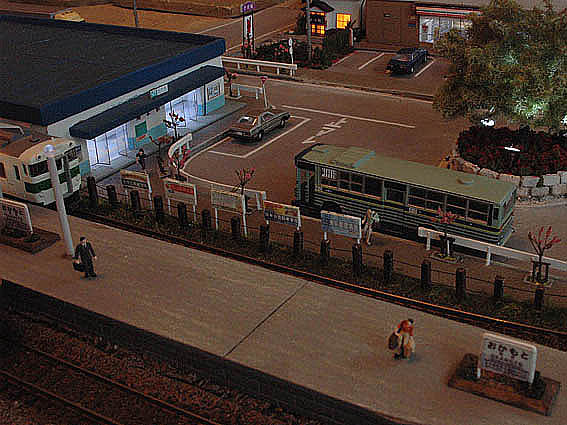

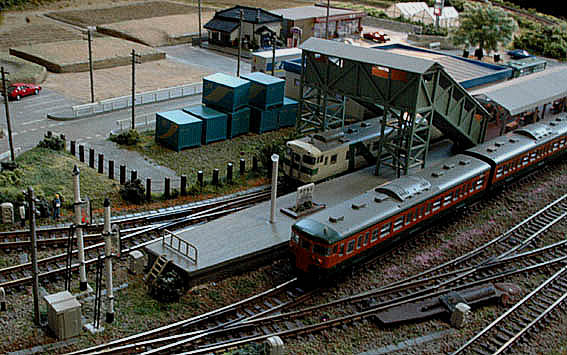

	駅裏手

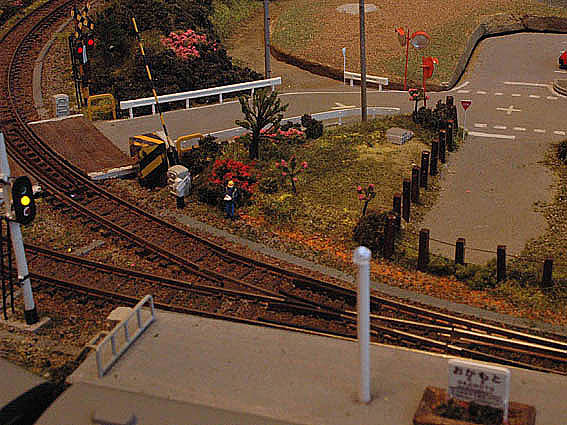

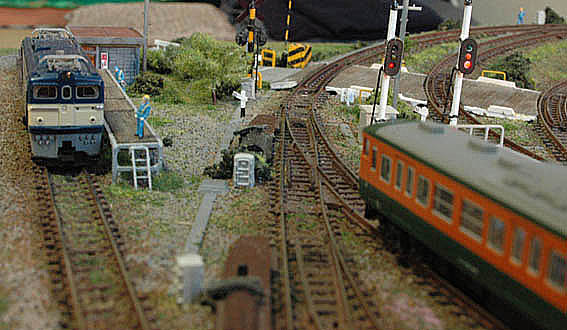

	信号機には小型のLEDランプが組み込まれていて3色に光ります。 もちろん自動制御です。

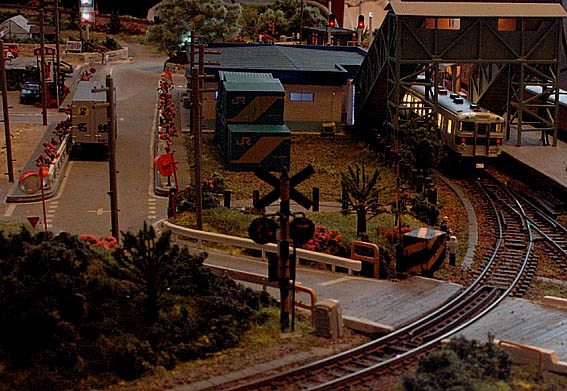

	踏切り警報機も列車が近付くと自動的に点滅し、通過すると消えます。 将来は遮断機もモータドライブで可動させる予定です。
	渡り階段は真鍮の角材をハンダ付けし、プラバンを張ってあります。

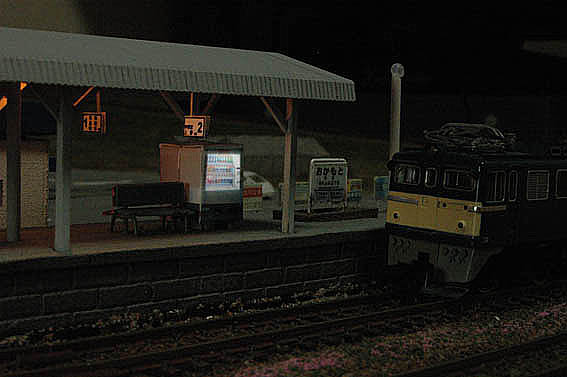

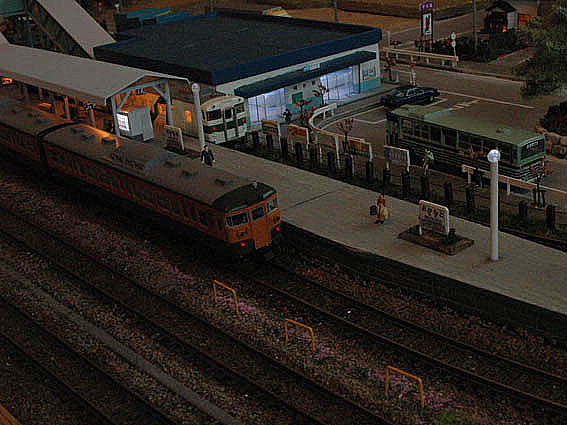

	ホームの自販機も光っているのがわかりますか？ 白色LEDを使用しています。

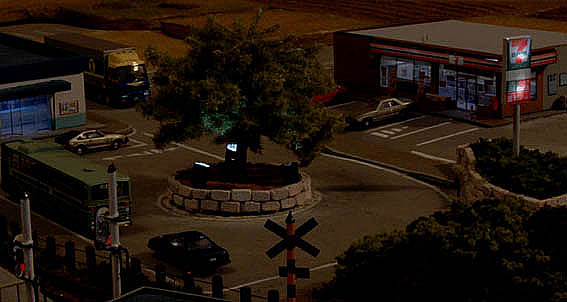

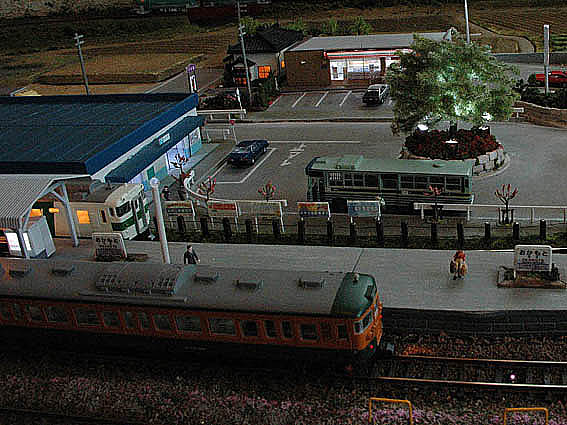

	駅前ロータリー ライトアップされたシンボルツリーやコンビニが見えます

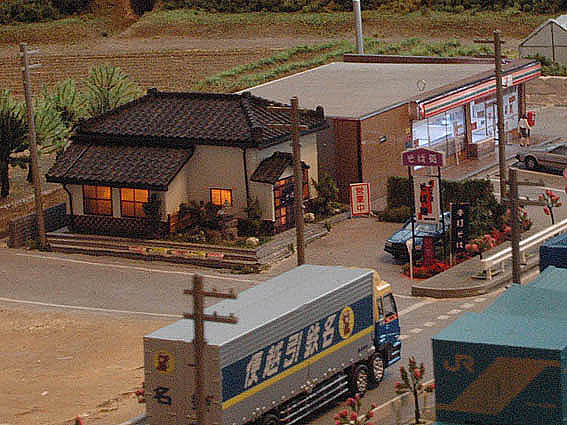

	コンビニとそば屋

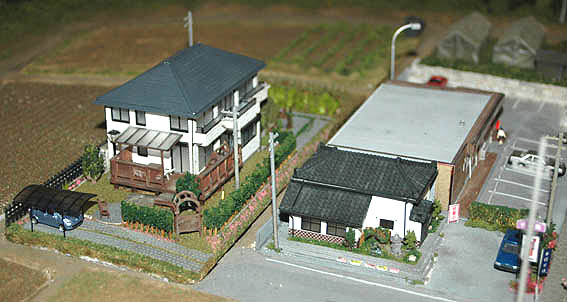

	住宅追加

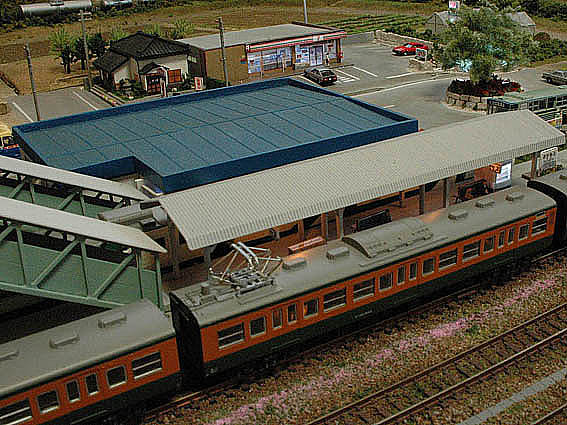

	駅ホーム

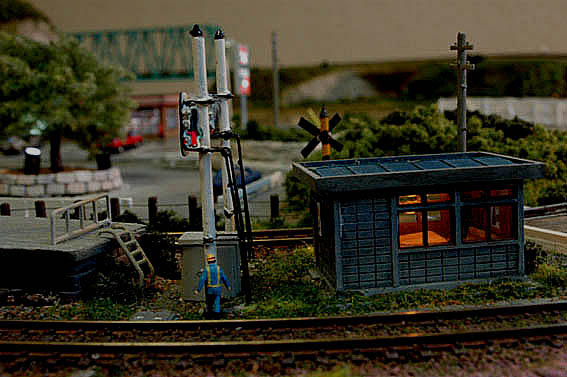

	詰め所

---

---
