駅舎の製作過程です

できるだけ正確な設計図を描き
カットした透明なアクリル板を両面テープを使って図面上に組み立てます

壁の塗装や外壁を張り付けたところ

床面やドアなど細かい細工をしたところ

券売機や緑の窓口
券売機の後ろの隙間に白色LEDを差し込みます

天井板
四角い窓が蛍光灯になります

天井裏
白色LEDと電流制限抵抗を取り付けます
普通の白色LEDはクリアレンズのために指向性が強いので
サンドペーパーで細かいキズを付けて光を分散させます

点灯したところ
天井の蛍光灯はφ5のLEDを7個
φ3のLED6個は、自販機と券売機のバックライト用

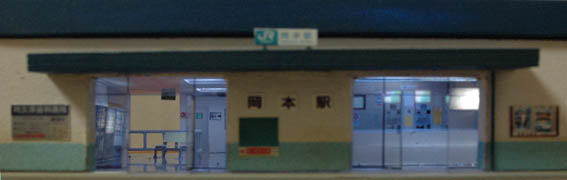

駅舎正面です。駅舎内の券売機が判りますか?

駅舎内の待ち合い室です。
自販機やベンチなどがあります。

駅舎内の改札口です。
右手前には緑の窓口があります。

駅舎内を渡り階段側から見たところです。
改札口が見えます。

駅舎内の間取りです。
手前から事務所、駅長室、奥にはトイレ、左奥が渡り階段です。
