信号機の製作過程です

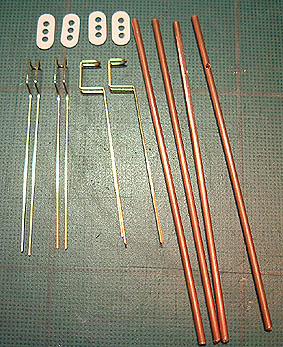

 | 加工したパーツ |
 | ハシゴの部分 真鍮の角棒をハンダ付けしていきます |
 | 塗装したパーツとLED |  | 完成した信号機 配線は支柱の銅パイプをコモンとして+2本のケーブルだけです 3本の電極で3色のLEDを点灯させます LEDの極性を互い違いに接続し、Hブリッジ回路でドライブすると 3本の線で3色のLEDを別々に点灯させることができます |
 | |
 | |

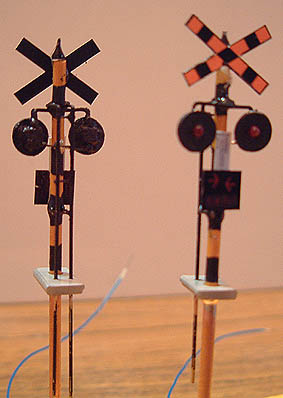

 | 同様の方法で作った踏切り警報機 こちらも支柱の銅パイプをコモンとして+1本のケーブルだけで2つのLEDを交互に点滅させます |
 | |
 | |
 |
参考回路 ロジックICは74ACシリーズなど電流容量の大きなタイプを使用します |
