遮断機の製作過程です
 | 半完成品（左）と加工したパーツ（右）
パ−ツは上がクランク 左から0.5mm角の真鍮棒で作ったロッド、先端にリン青銅板がハンダ付けしてあり、穴が開いています（この穴にクランクのピン部が入ります） 次が銅パイプの支柱 次が遮断機の竿、片側に銅パイプの重りが付いています 右端がガラスエポキシ基板をカットしたケース部で左右に穴が開いています（この穴にクランクのジャーナル部が入ります） |
 | クランクのピン部にロッドを差し込み
ケース左右の穴にクランク形状の真鍮棒を差し込みます ケースはハンダ付けして組み立て ロッドをφ3の銅パイプに通して、クランクの端に遮断機の竿をハンダ付けします |

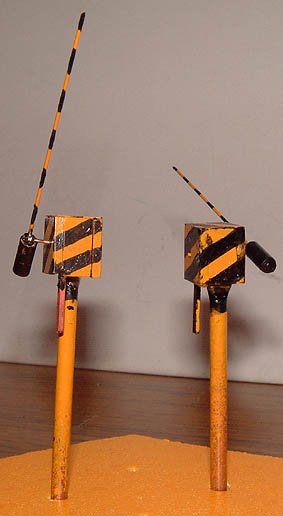

 | 塗装して完成
ロッドを下から押すと遮断機は下がります 後はこのロッドを下からモーターでドライブすれば自動制御できます |
