2.5インチ オンボード・ドライブベイ
使用素材
(ITEM 70003)プラバン セット（300×120mm 板厚違いで5枚セット）￥453
(ITEM 70200)プラ材 5mmL形棒（5本入）￥432
(ITEM 70130)プラ材 3mm角棒 （10本入）￥388
(ITEM 70129)プラ材 2mm角棒 （10本入）￥388
(ITEM 70117)プラ材 3mm三角棒 （8本入）￥388
M.2 SSDだけじゃない！ 2.5インチドライブもオンボード！
PCケースのドライブベイが足りない、スペースが無い！
そんな悩みも解消するマザーボードにもオンボード可能な2.5インチドライブベイの制作
スチール製のケースなどスチール製であればマグネットによって貼り付けておくことも可能。

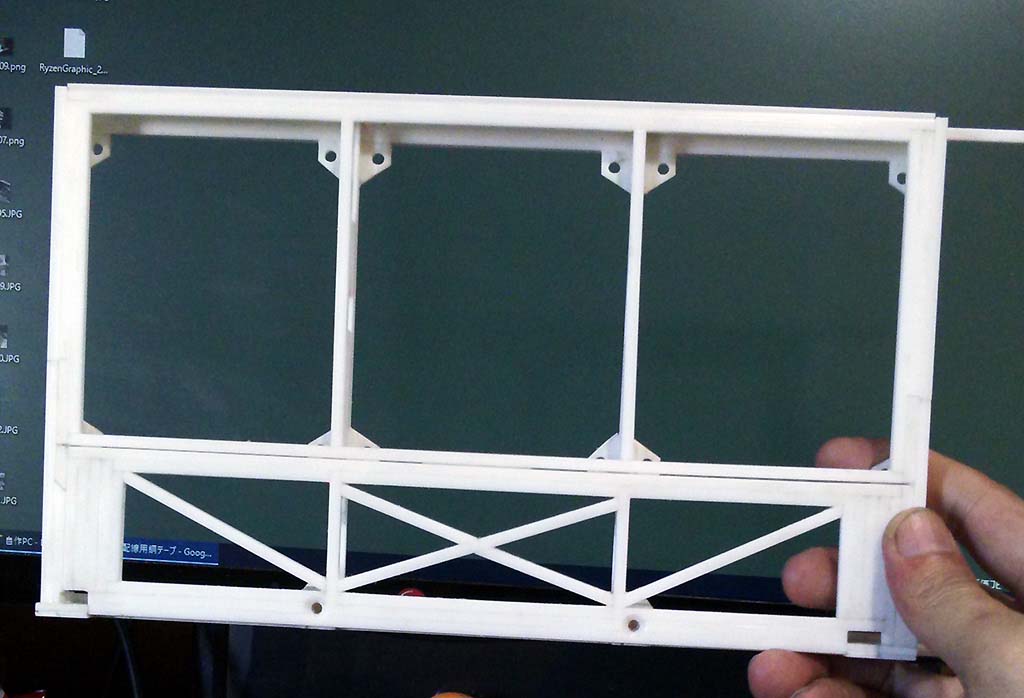

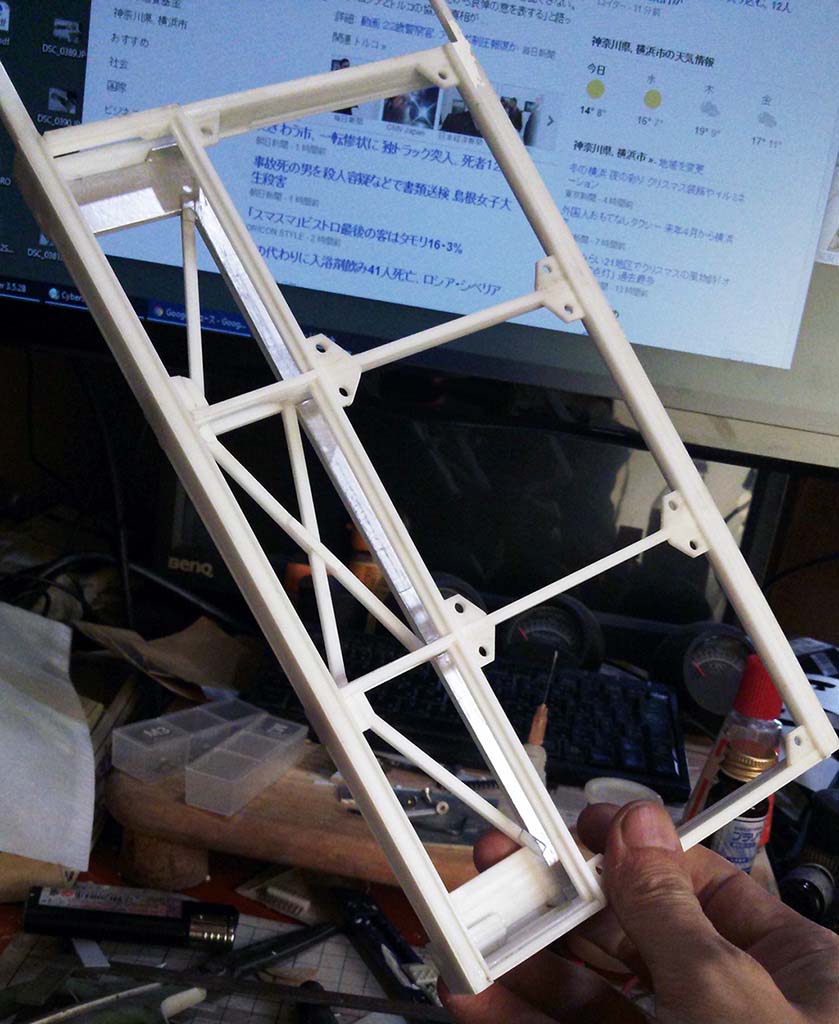

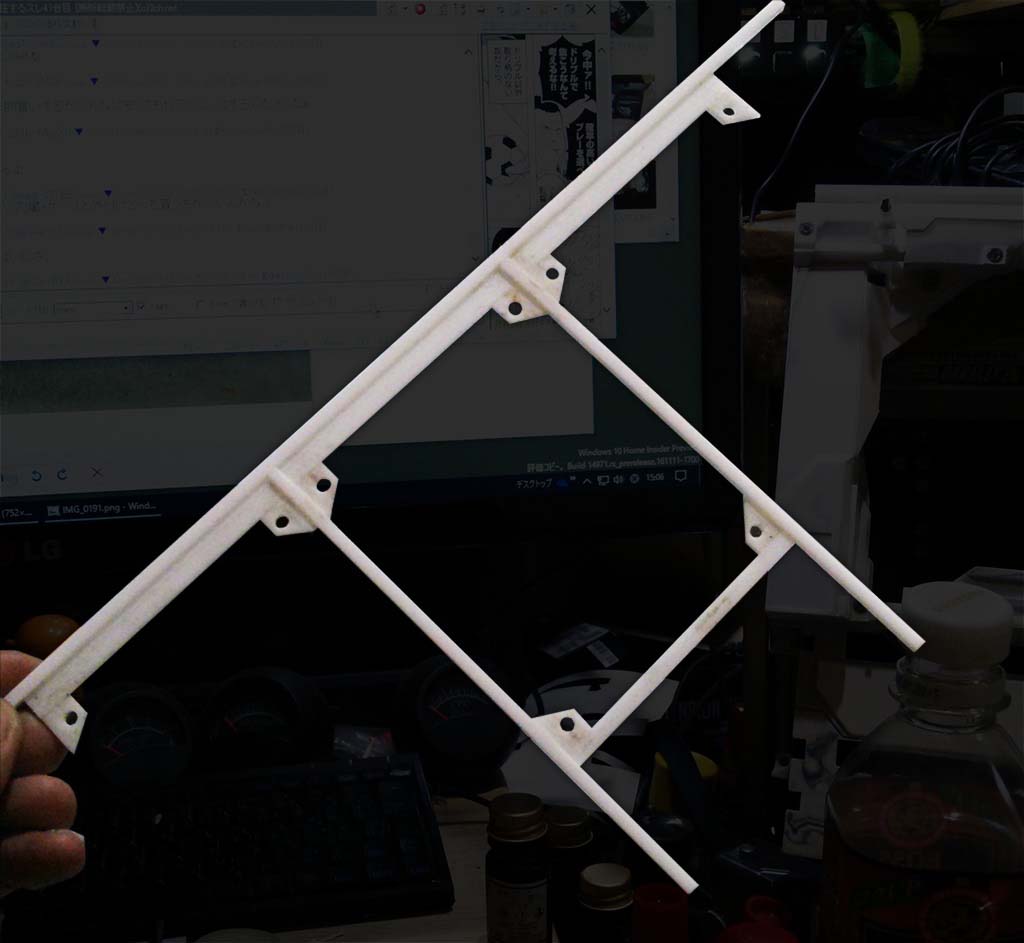

メインフレーム
単純にドライブベイとしてならこれだけでも機能する。
基本的な機能を満たしただけの物ならプラ角材にネジ穴を付けていくだけで完成する簡単さ。
カバーの作成
冷却の事も考慮して裏はオープンのままで前面だけドライブ部分とケーブル・コネクタ部分に別れる2分割のカバーをつける。

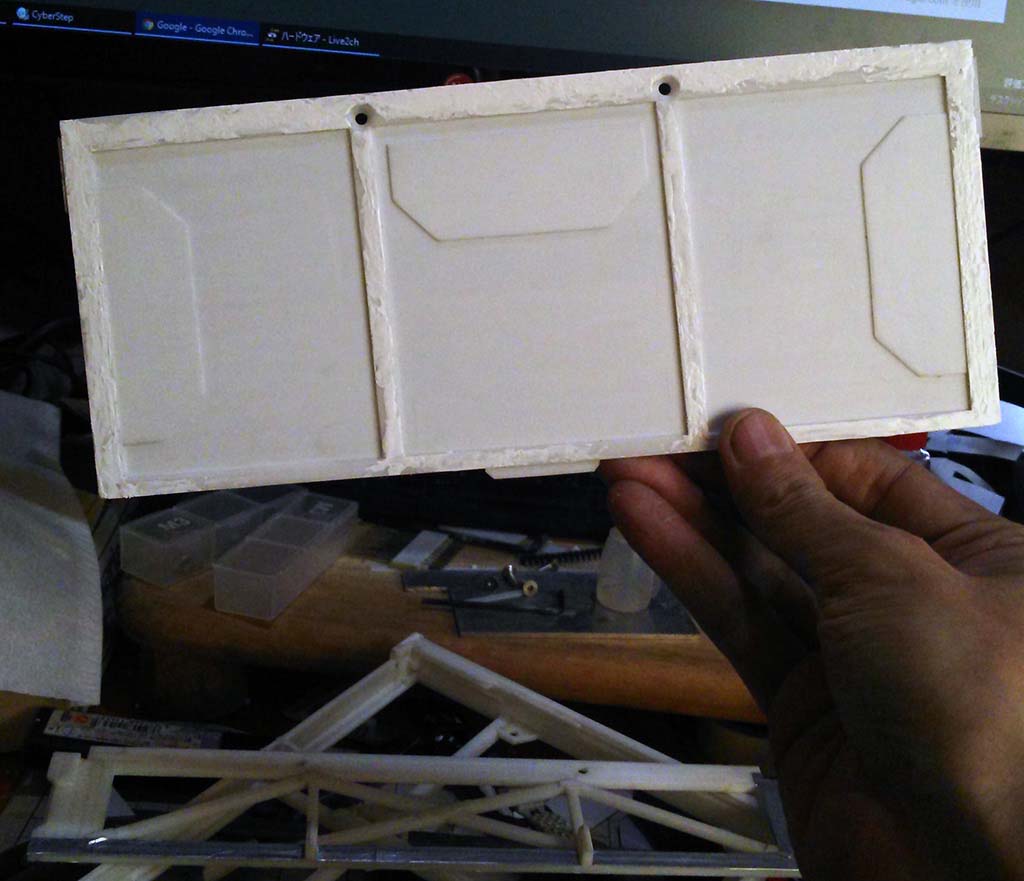

上部カバー

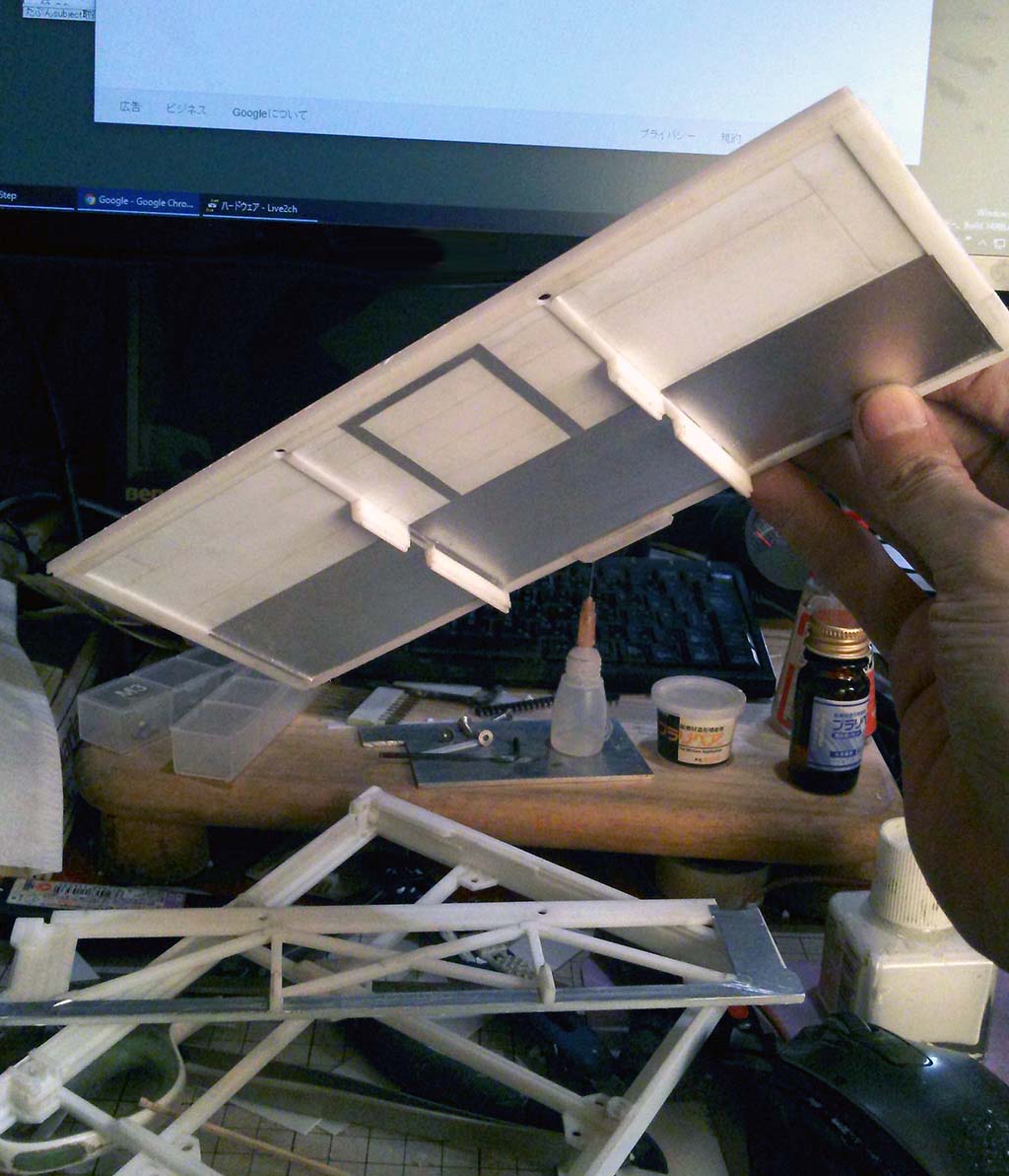

ドライブ部分を覆うカバーは単純に目隠しを目的とした物でラーメン構造に0,5㎜のプラバンでフレーム間を埋め、たわみ防止の補強にプラバンを貼り付けた。
ドライブのラベルが気に入った物なら目隠し無で見せたいところだが、ハイエンドのドライブで統一したものでもない限り、ロゴが派手すぎたりと見苦しくなることを考えてカバーの搭載を決めた。

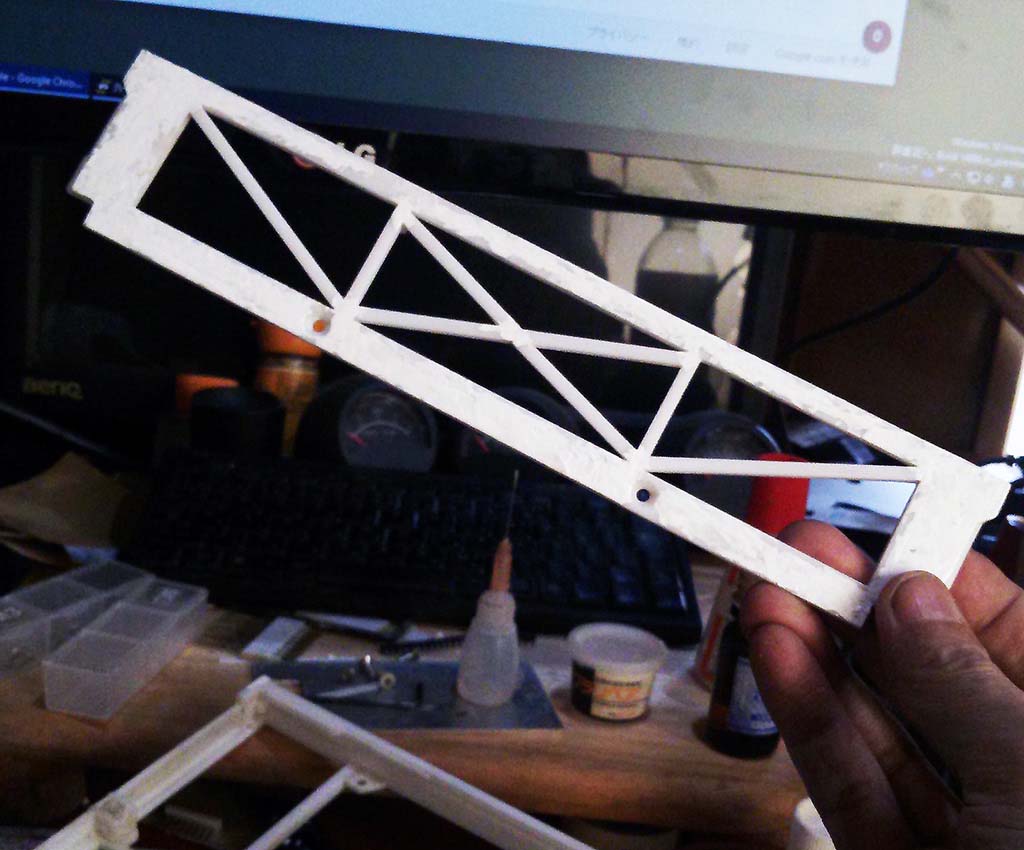

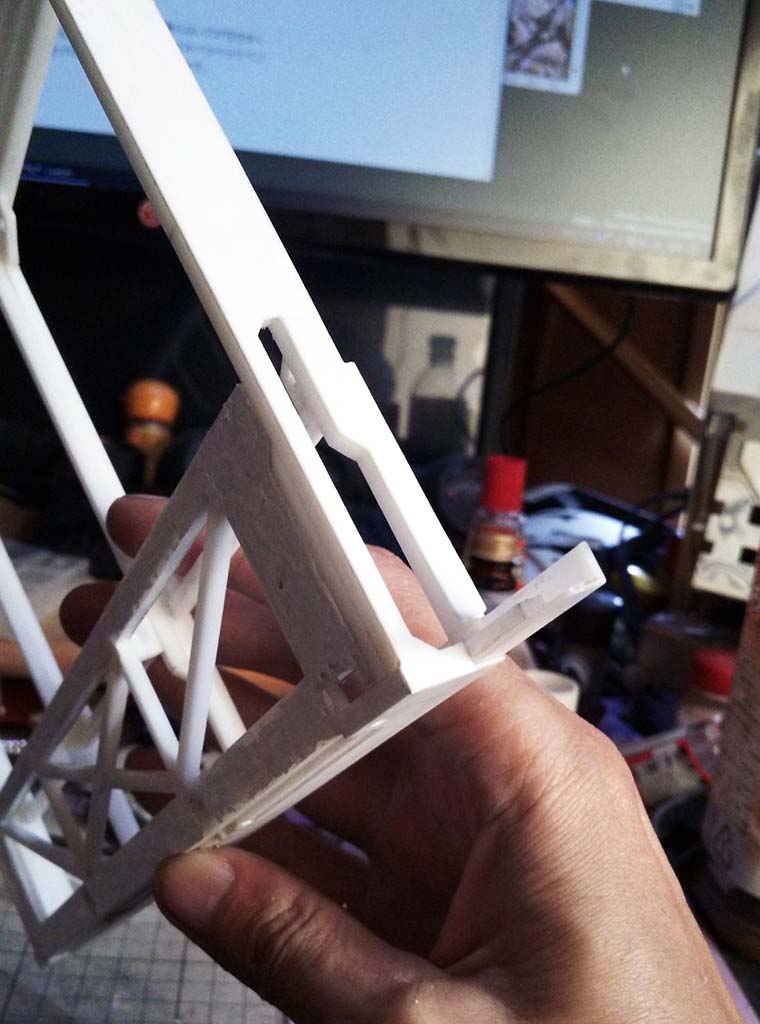

ケーブルとコネクタ接続部分のカバーはトラスフレーム構造としてフレームむき出しとし、接続状態を確認しやすくした。

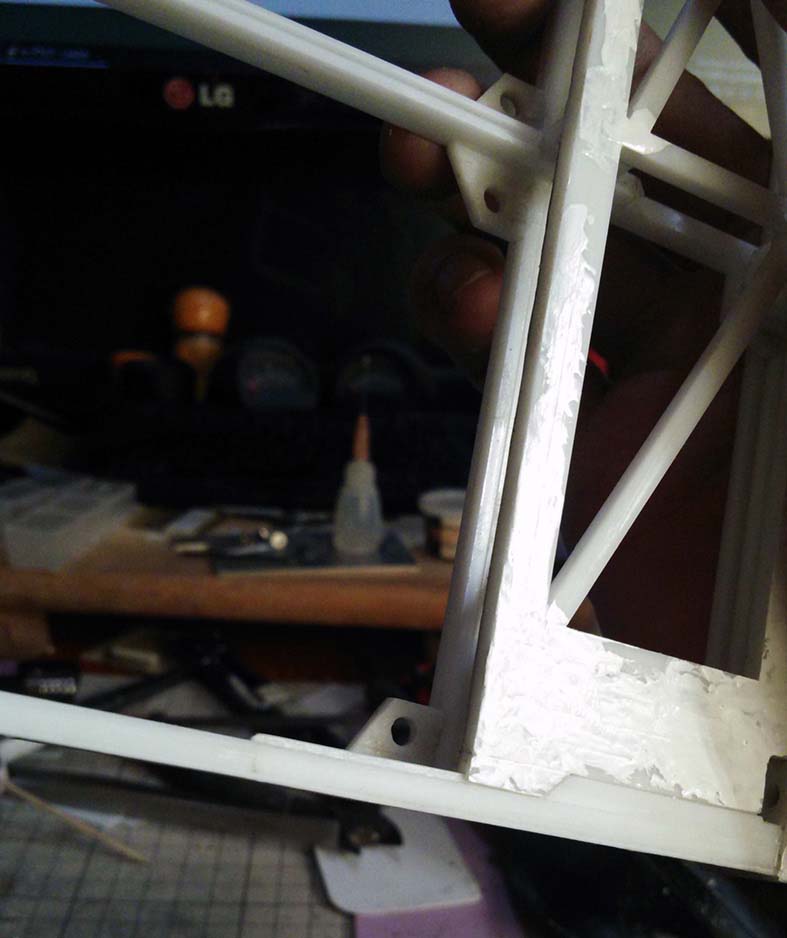

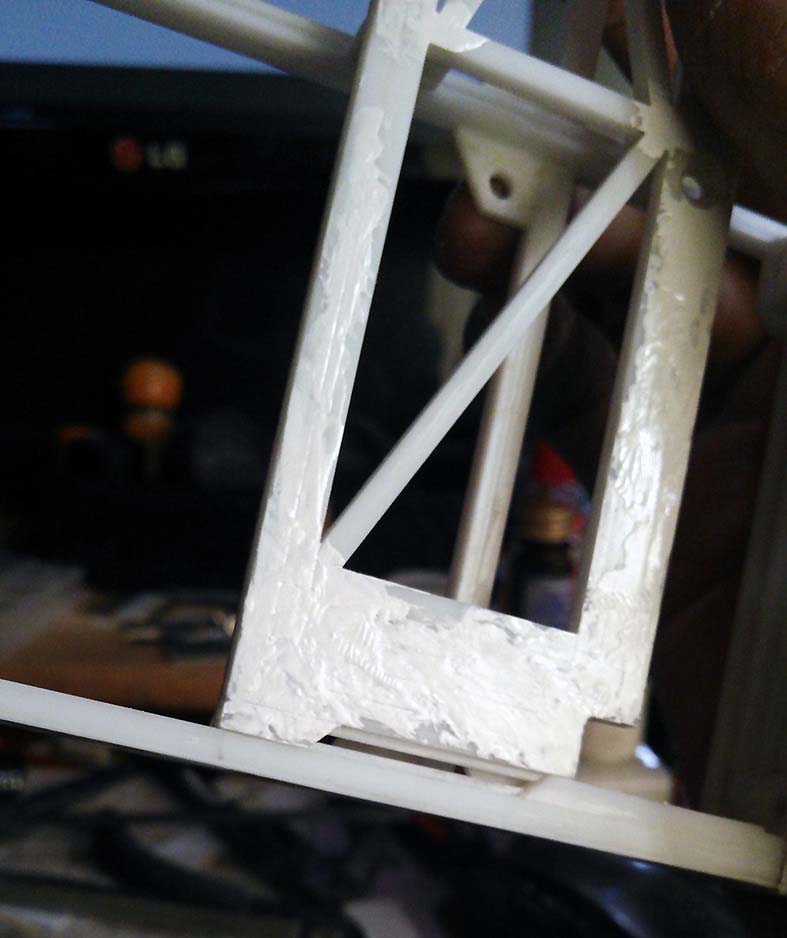

ケーブル取出し口
