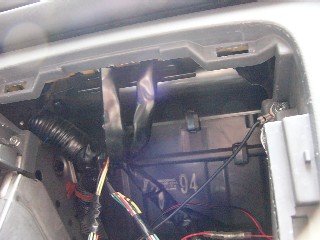

コントローラのコネクタおよびビスの取り外し
|
|
エアコンのコントローラの下面にコネクタが2箇所、ビス2箇所を取り外します。
|
|
|

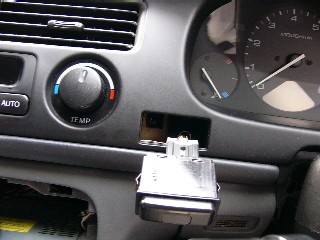

リアデフォッガのスイッチ取り外し
|
|
リアデフォッガ（くもり止め）のスイッチをマイナスドライバ等でこじる様に外します。（下側にドライバを入れるくぼみあり）奥に見えるビスを外し、スイッチをコネクタから外します。
|
|
|

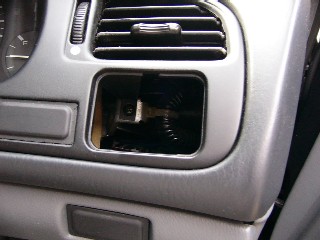

クルーズコントローラのスイッチ取り外し
|
|
うちのクルマはクルーズコントローラがなく、単なるメクラ板がはめてあります。四隅を精密ドライバー等でこじる様に外します。奥に見えるビスを外します。
|
|
|
メーターフードのビス取り外し
|
|
メーターフード裏側にビスが2箇所ありますので外します。チルトステアリングは一番下まで下げておきます。
|
|
|

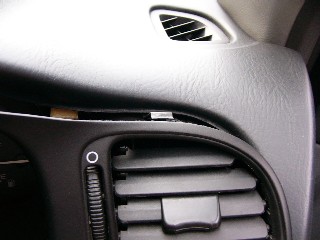

メーターフードの取り外し（右側）
|
|
エアコン吹き出し口（右側）の上部に金具が付いています。金具がインパネに引っ掛からない様に引き出します。
|
|
|

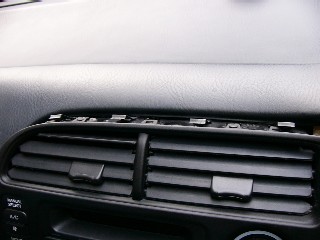

メーターフードの取り外し（左側）
|
|
エアコン吹き出し口（中央）の上部に金具が4箇所付いています。同じく金具がインパネに引っ掛からない様に引き出します。この金具すべてが外れと

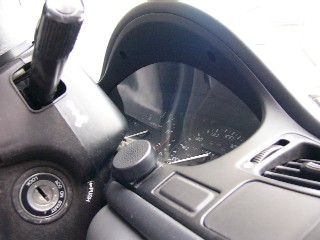

後は、下げたチルトステアリングを避ける様に多少コジリながらメーターフードを外します。
|
|
|
メーターフードの取り外し
|
|
メーターフードを外すとエアコンコントローラがこの様に一緒に外れます。
|
|
|

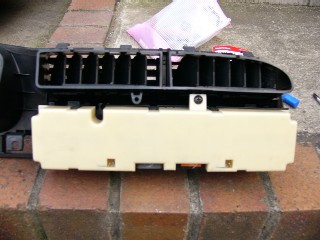

エアコンコントローラの取り外し
|
|
ビスが計4箇所で固定されていますので、すべて外すとメーターフードより外すことが出来ます。
|
|
|

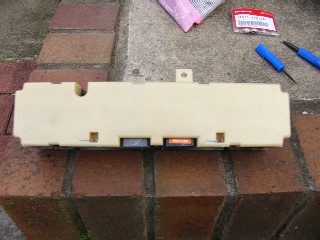

カーバーの取り外し
|
|

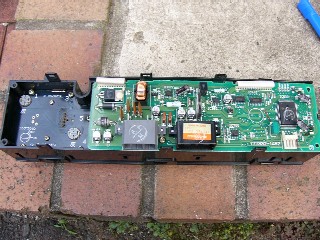

左右2箇所ずつ（計4箇所）のビスを外すと、クリーム色のカバーを外すことが出来ます。コンデンサー交換の際はこの状態で実施します。
交換の対象はC009,C106,C107にある16V 10μFの3個の表面実装コンデンサを一般的なコンデンサーと付け替えます。今回は耐電圧が50V 10μF仕様の一般的な電解コンデンサ3個購入しました。
タンタルを選択して耐熱性を改善されている方もいます。
|
|
|

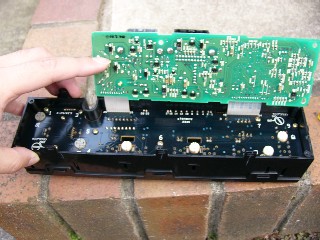

基板取り外し
|
|
グレーと黒のコネクタの間に基板を固定するビスがあります。このビスを外すと基板を持ち上げる事が出来ます。イルミ用バルブ交換はこの状態で実施します。
|
|
|
イルミ交換
|
|

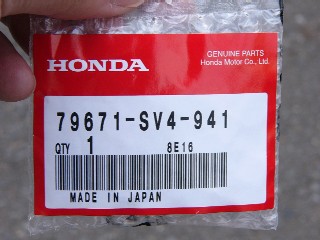

写真の様に”79671-SV4-941”をオーダーすると台座が白のバルブ×4個とグレーのバルブ×2個が同梱されてきます。ばら売りはしていない様なので1セット購入
が必要です。
|
