掃引体でひとくくりにしてしまいますが、具体的には押し出しベベルパススイープがあります。
(ソフトによって呼び方が微妙に違ったりします。)

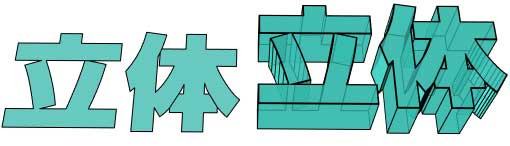

最も基本的な押し出し
平面の文字図形に厚みを持たせてロゴを作るのに良く利用されます。


工業用のCADでは、フィレット(いわゆる工業製品の角を丸くする面取り)処理が出来るのが普通ですが、
サーフェスモデルのCGツールでフィレットが扱える3DCGソフトはほとんどありません。

CGツールでは、平面を内側にシフトして厚みを持たせるベベルで代用する事が普通です。

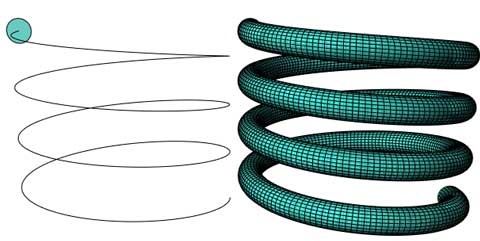

任意に指定した曲線に沿って厚みをつけるパススイープでは、
くねくねした管状の物体を楽に作る事が出来ます。
