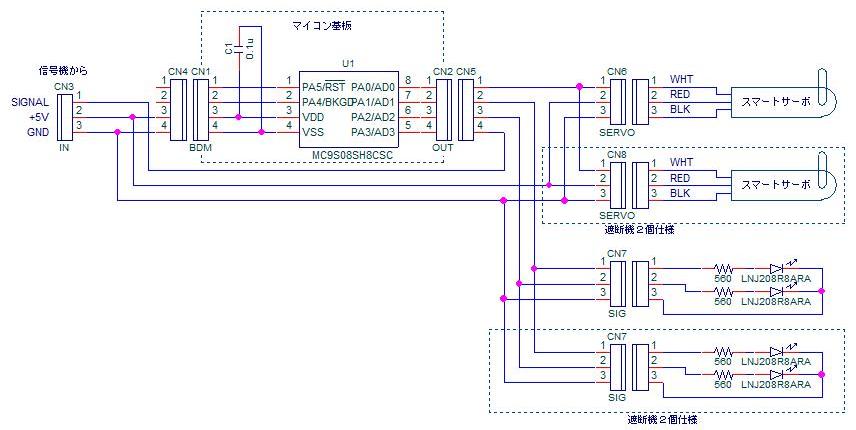

回路図

以下に回路図を示します。遮断機を２個作る場合は点線部を追加する事になります。

【マイコン基板】
使用するマイコンはMC9S08SH8CSCです。SHファミリーの８ピンフラットパッケージでDIP変換基板に実装します。VDDとVSSの間に0.1μチップセラミックコンデンサを実装します。1〜4ピンはLアングルタイプのピンヘッダを実装します。5〜8はICピンソケット(オス)です。

【配線】
今回は基板より配線が決め手です。一つの端子に２本の配線を接続する箇所がありますので、間違えないように配線しましょう。

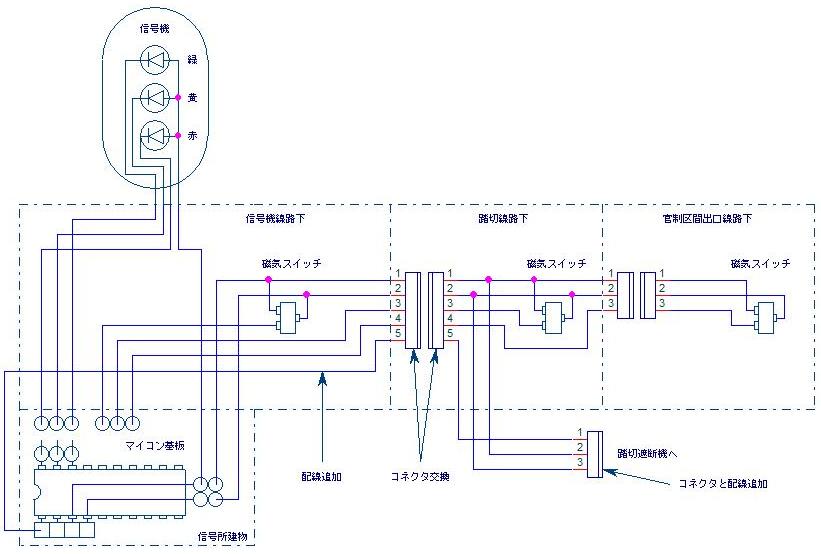

鉄道模型信号機の追加回路

赤信号の期間オープンドレインがONする出力を信号機マイコンに追加して踏切遮断機用信号とします。
信号機線路下と踏切線路下を接続している４ピンコネクタを５ピンコネクタに交換します。信号機線路下側の５番ピンと信号機マイコンの１番ピン（PTA5/RESET)に接続します。このポートはオープンドレイン出力です。
踏切線路下側のコネクタから「遮断機へ」という３ピンのコネクタを追加します。１列IC丸ピンソケット(メス)を３ピンにカットして使用します。
１番ピンは追加した５番ピン、２番ピンはVDD、３番ピンはGNDにそれぞれ配線します。
