［はじめに］
それは、ある1通のメールから始まりました。
「SOAさん、こんなDIYを見付けました。つぎはこれがいいですよ！(爆)」
そこには、新型CIMAのヘッドランプを、フォグランプとして取り付けたDIYが紹介されていました。
「す、すごい！」
目も眩むばかりの圧倒的な光量といい、前方に向かって一直線に進む配光パターンといい、まさに理想的なフォグランプとなっていました。
しかし、SOARISTO号のフォグランプのHID化はすでに完了していますし、第一、これだけの大きさのフォグランプを取り付けるスペースなどありません。
「う〜む、困った」
しかし、「(爆)」と言われてしまったからには、是が非でも完成させるしかありません。こうなったら職人の意地です。(笑)
フォグランプとして、どこに取り付けようかと頭を悩ませていたところ、はたとあることに気付きました。
「ロービームに入るじゃないか！」
そうなのです。ARISTOのヘッドランプのロービーム側が、新型CIMAのヘッドランプを埋め込むのに、ちょうどいい大きさをしています。
しかしそのためには、純正のディスチャージヘッドランプユニットを分解し、新型CIMAのヘッドランプユニットを取り付けられるよう、かなりの改造が必要となってきます。
さらには、ARISTOに移植するにあたっての最大の難問として、車の加重状態に応じてヘッドランプの光軸を調節する「オートレベリング機能」を、どのように活かすか、があります。
すでに、VIPカーといわれるカテゴリーの車には、新型CIMAのヘッドライトを無理矢理移植したものが出ています。ただ、光軸がバラバラであったり、配光が不自然になってしまっているものも、中にはあるようです。せっかくの移植ですが、ルックスを優先したが故に実用性をスポイルしまっては、意味がありません。
そこで、「ルックスと実用性を両立させた移植」を第一目標とすることにしました。新型CIMAのヘッドランプの特徴的なデザインや圧倒的な光量を活かしつつ、オートレベリング機能をきちんと動作させ、日常のドライビングにも何の支障も来さないこと、また限りなく純正に近いクオリティーで作り込みを行うこと、この2つを主眼(!)とします。
ここに、「フォースは我に、新型CIMA複眼移植プロジェクト」が発足したのでした。
（ちょっと大げさか？）(^^ゞ
［マルチプロジェクターヘッドランプについて］
新型CIMAのアイキャッチポイントとなっているマルチプロジェクターヘッドランプですが、日産さんによると、「従来のプロジェクターの1.7倍、世界最高レベルの明るさを実現した」とのことです。
| ［写真1］ |
|
 |

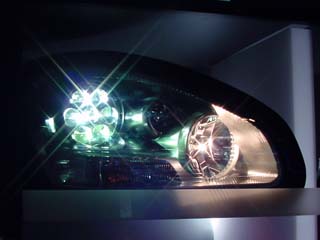

- 東京モーターショーに展示されていた、新型CIMA（F50）のマルチプロジェクターヘッドランプユニットです。（写真1）
- 説明には、「7眼化により、大口径双放物面リフレクターによる高い光束利用率と、レンズ軽量化を両立させたヘッドランプ」とありました。
- 自動車工学の紹介記事によると、「マルチレンズと特殊な自由局面リフレクタの組合せおよび7つの凸レンズで、大光量をより広く最適に配光し、従来のフォグランプの照射範囲もカバーする」そうです。
|
| ［写真2］ |
|
 |

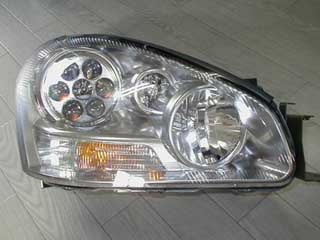

- さっそく日産部品さんまで行ってきましたが、新品で購入すると、片側だけでなんと98,000円(!)もします。（写真2）
- バーナーもバラストも込みなので仕方ありませんが、アッセンブリー丸ごとの販売で、パーツ単品での販売はしていないそうです。
- 解体屋さんもいくつか当たってみましたが、そもそもこんな特殊なパーツ(?)が出回るはずもありません。
- 今回は、とあるサイトより、左右2個セット48,000円で購入しました。
|
［マルチプロジェクターヘッドランプの分解］
まずは、今回の素材であるマルチプロジェクターヘッドランプを分解してみました。大きいとは予想はしていましたが、これだけデカいとは思いませんでした。
| ［写真3］ |
|
 |

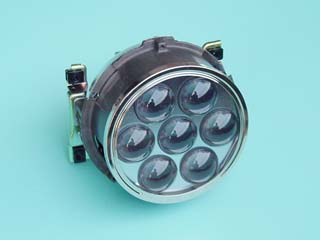

- これが今回購入した20mm機関砲、でなく、マルチプロジェクターヘッドランプの本体です。(^^ゞ（写真3）
|
| ［写真4］ |
|
 |

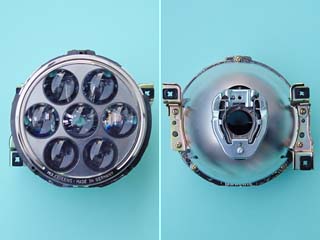

- 表側には「MULTI-LENS : MADE IN GERMANY」、裏側には「GATLING BEAM」との刻印があります。（写真4）
- （凄いですねぇ、ドイツ製のガトリングガンです）(笑)
- HIDバーナーのタイプは、プロジェクター用のD2Sです。
|
| ［写真5］ |
|
 |

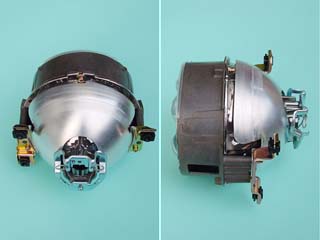

- とにかく、デカい！です。（写真5）
- レンズ面の幅は約14cm、奥行きは約15cmもあります。
- ARISTOのヘッドランプユニットと合わせてみましたが、このままでは取り付けできないことが分かりました。
- きちんとビルトインするためには、かなり工夫する必要がありそうです。
|
| ［写真6］ |
|
 |

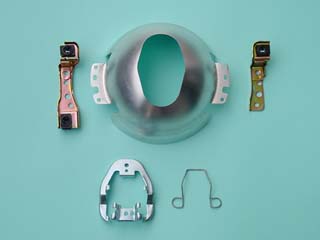

- 遮熱板と思われるアルミ板と取付けステーです。（写真6）
- 取付けステーは、右用と左用とがあります。
|
| ［写真7］ |
|
 |

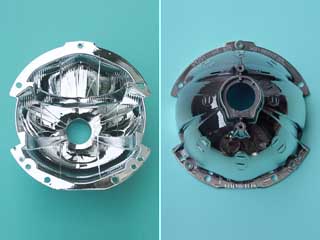

- リフレクターです。（写真7）
- プラスチック製でメッキ加工してあります。
- 形状は、たしかに放物線のような弧を描いています。
- このリフレクターでHIDバーナーからの光を収束し、レンズ面に送るのですね。
|
| ［写真8］ |
|
 |
- マルチプロジェクターのレンズ本体です。（写真8）
- 本当に、ガトリングガンか昆虫の複眼のように見えますね。
- 覗き込むと、自分の顔が7つ見えます。(笑)
|
| ［写真9］ |
|
 |

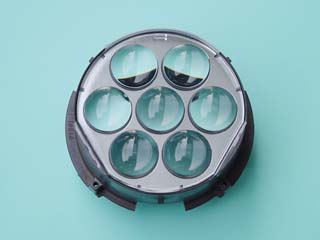

- レンズをハウジングから取り外したところです。（写真9）
- 7つのレンズはガラス製で一体成形でした。
- 裏から金属板でレンズ面を残して遮光されています。
|
| ［写真10］ |
|
 |

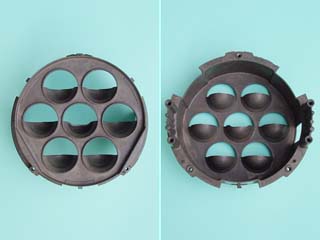

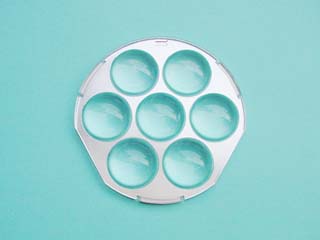

- ハウジングです。（写真10）
- 金属製でダイキャストで出来ています。
- ちょうどレンズに当たる部分が窪んでいます。
- （まるで「たこ焼きプレート」のようです）(笑)
- この窪みが、レンズ下半分に入射する光を遮ることで、光が上方へ拡散することを防いでいるのですね。
|
