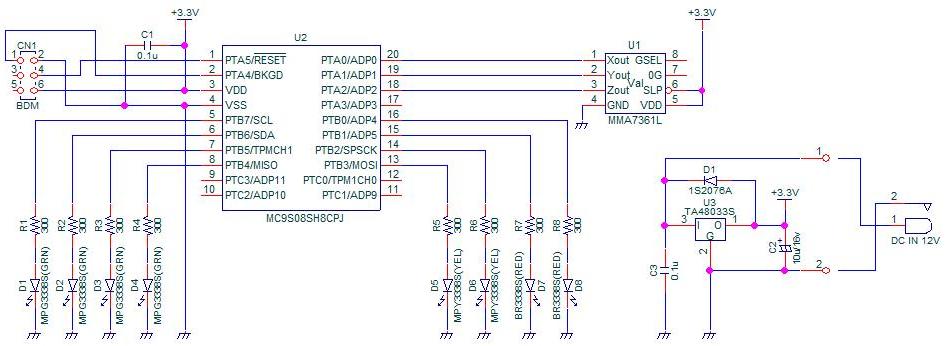

回路図

【カマデン部品キット情報】
・三端子レギュレータ保護用ダイオードD1を追加しました。キットには含まれていません。
・付属の回路図はC2とC3が逆になっています。この回路図が正しい。
・BDMコネクタ（6ピンヘッダ）が欠品していました。
・加速度センサー用基板にICソケットピンは付属されていません。
・C2は通常の気温では10μF/50Vで十分ですが気温が氷点下の環境などで使用する場合、メーカー推奨３３μFの使用をお勧めします。
・初回ロット限定でマイコンプログラム書き込み済みです。
・自動車のシガライターソケットから電源をとる場合の注意
　U3　TA48033Sは入力最大電圧が16Vとなっています。シガーライターソケットの電圧が16Vを超える場合はU3をTA78033など入力最大電圧が
　高い物をご使用ください。

回路は三軸加速度センサー/電源/マイコン/表示部から構成されています。

【三軸加速度センサー】
フリースケール社のMMA7361Lはアナログ出力の加速度センサーです。X/Y/Z outからDC0VからVDDの範囲で出力されます。下図では左右がX軸、上下がY軸、基板の表と裏の方向がZ軸になります。今回はX軸のみを使用しますが、Y軸とZ軸もマイコンに入れてAD変換します。±1.5G/±6G切り替え端子はプルダウンされているので解放時、±1.5Gモードとなります。スリープピンは使用しないので電源に接続します。落下出力は全ての軸が±0.4G以下になるとHiになります。自由落下(無重力)状態であることを教えてくれます。

【電源】
入力電源電圧は+12Vです。三端子レギュレータTA4833Sで+3.3Vに降圧します。このレギュレータの入力最大電圧は+16Vです。+24Vで使用する場合は入力最大電圧が30V以上の物を使用する必要があります。ケースに取り付けるDCジャックは外形5.5mm内径2.1mmタイプです。

【マイコン】
マイコンはフリースケールのMC9S08SH8CPJを使用します。8ビット汎用マイコンで10ビットAD変換を装備しています。
直接マイコンに書き込みできるようにBDMコネクタを配線します。

【表示部】
緑・黄・赤の三色のLEDを使用します。消費電流を抑えるため、各LEDには5ｍAで点灯しています。同じ電流では緑より赤の方が明るくなる傾向がありますが、表示上その方が認識し易いので明るさを揃える事はしていません。黄色についてはお好みでアンバー(橙色)を選んでも良いでしょう。LEDで緑と黄色は見分けが難しいものです。メーカーによって緑と黄緑を分けているところも多く、出来れば店頭で点灯色を確認する方がよいでしょう。回路図の物はスタンレーのφ３砲弾型です。
