● (No.716) 気象衛星NOAA using FCD + WXtoImg (2011年8月27日)
　-------------------------------------------------------

気象衛星 NOAA-15 の信号を、FUNcube Dongle + WXtoImg で受信し、日本上空の様子
を画像化することに成功しました。事前にいくつか設定をする必要があるので、以下
にそのポイントを《手順》に従い説明します。NOAA気象衛星、および各ソフト使用法
の詳細については、下段を参照して下さい。


《手順》

(1) XP → スタート → コントロールパネル → サウンドとオーディオデバイス
    音声 → 音声録音 → 既定のデバイス で、PCサウンドカードを選択 →
    音量ボタンをクリック → 録音コントロール → モノラルミキサー にチェック




(2) satcontrol_fcd.exe → connect FUNcube dongle にチェック → FCD Control
     - G0MJW の2ヶ所にチェック → Expert Settings の中の Frequency Offsets,
       IF(kHz)欄に調整値を入力。
       (自局FCDでは、NOAA-15 ; 14.58 , NOAA-18 ; 14.62 , NOAA-19 ; 14.54)




(3) HDSDR → Soundcard → (上段)RX Input from Radio に FUNcube Dongle V1.0 ,
    (下段)RX Output に PCサウンドカードを選択。




(4) WXtoImg → Options → Recording Options → (中段)soundcard に PCサウンドカードを選択。




(5) NOAA衛星が飛来して、HDSDR に信号が FCD経由で流入する。
    http://www.ne.jp/asahi/hamradio/je9pel/10825n19.mp3
    NOAA-19, 12:46JST, 25 Aug 2011

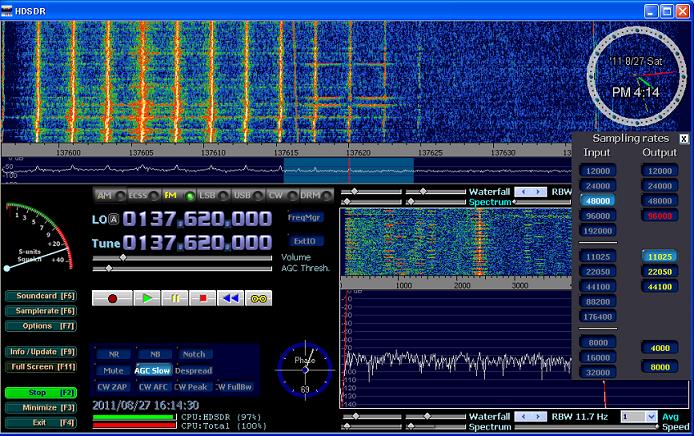

(6) 同時に、NOAA衛星からの信号のスペクトルが HDSDR に描画される。

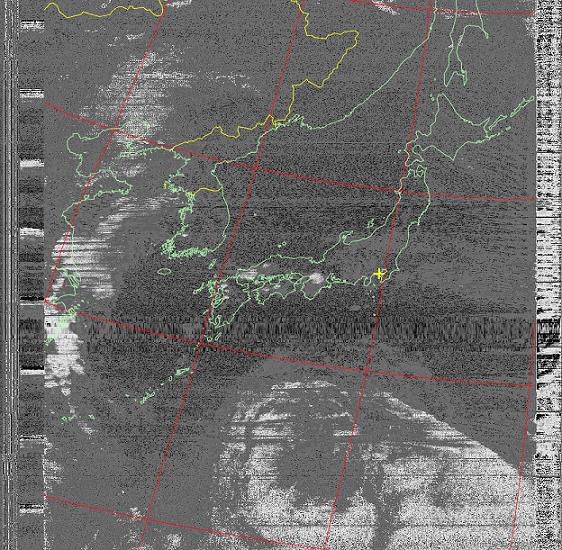

(7) HDSDR からアウトプットされた信号が WXtoImg に流入し、日本上空の様子が描画される。

  NOAA-15, 16:09JST 27Aug2011, 137.620    noaa-15-08270712-contrasta.png



(8) 次回は、NOAA-19 のカラー(MSA, MCIR)画像を、FUNcube Dongle + WXtoImg で
    表示してみます。

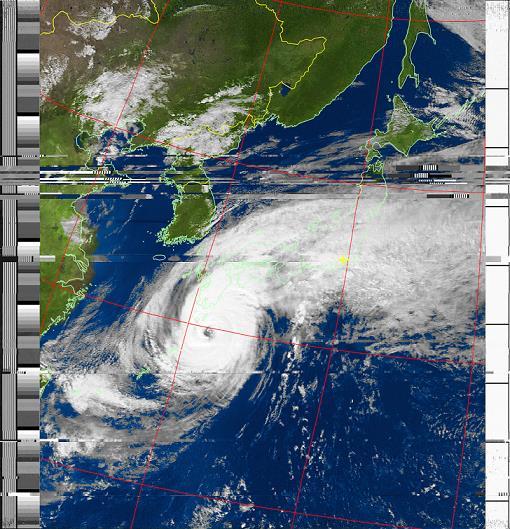

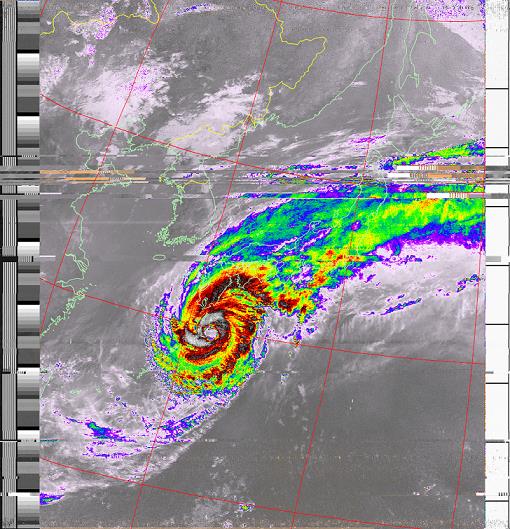

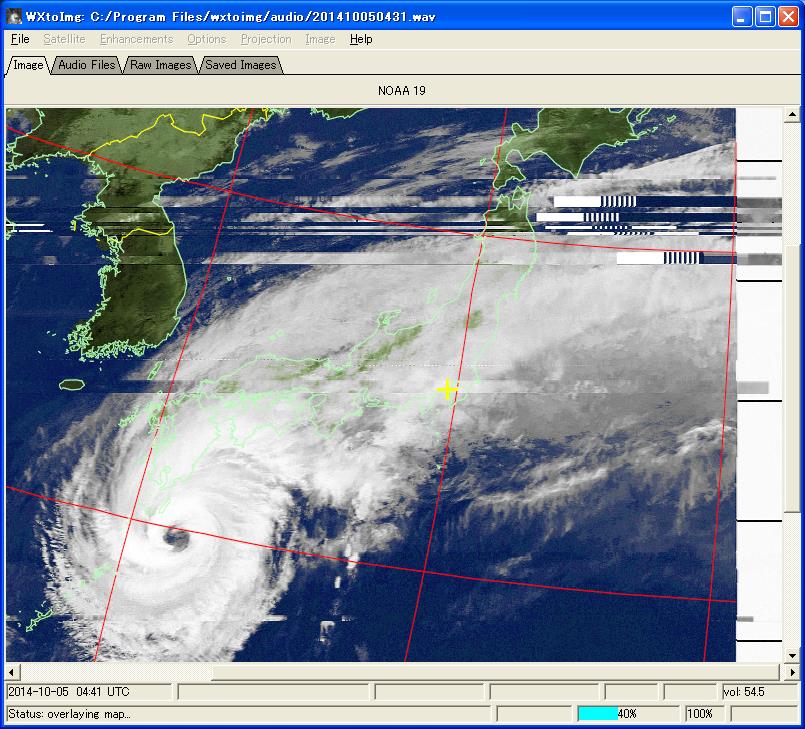

    2014年10月5日 13:28-13:44JST、気象衛星 NOAA-19 を FCD(FUNcube Dongle) で
    リアルタイムに受信解析してみました。台風18号は現在、九州南部を北に移動中。
    大きな台風の目をはっきり捉えました。

    アンテナは 137MHz帯 専用アンテナ。プリアンプは以前、イギリスより個人購入。
    ケーブルは FCD に直結。信号受信ソフトは SDR#、および解析ソフトは WXtoImg

    > APT-2CP(Antenna) + GAREX(Preamplifier) + FCD + SDR# + WXtoImg
    > SDR# settings: WFM, Filter bandwidth 36000, Step size 100kHz






(9) NOAA-15 using FCD

    16:40-16:55JST, 30 Nov 2014, Ele 64 S-W-WN, 137.620MHz
    FCD を使ったNOAA衛星の受信解析のコツを、ようやく掴みました。自局環境では
    SDR# - Frequency を変化させないで固定させて受信することによって、WXtoIMG
    画面に綺麗に NOAA画像が描画されることがわかりました。今回の NOAA-15 では
    137.620MHz 固定です。下図左では所々 段違いに表示されている箇所があります
    が、後で WXtoImg - Images フォルダに自動保存されている画像を見ると、右図
    のように綺麗な画像として受信保存されていることがわかりました。

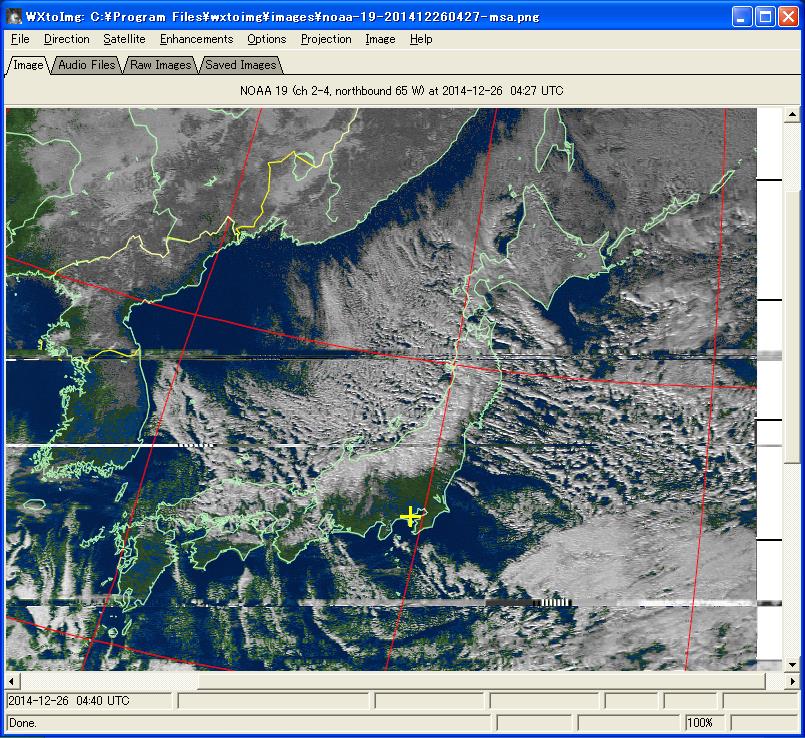

(10) NOAA-19 image

    13:25-13:40JST, 26 Dec 2014, Ele 65 S-W-WN, 137.100MHz
    NOAA-19衛星 MSA画像です。見事な雪雲です。太平洋側は快晴。
    FCD + SDR# + WXtoImg の実験を始めて 3年目にこの画像取得。

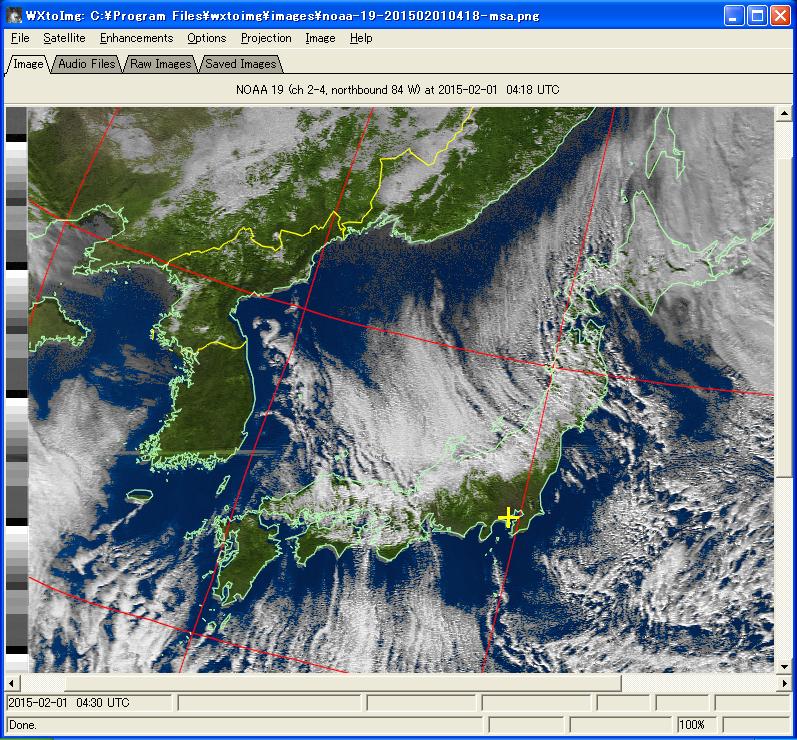

(11) NOAA-19 using SDR#(Plugin)

    13:15-13:30JST, 1 Feb 2015, Ele 81 S-Z-WN, 137.100MHz
    FUNCubeDungle Pro, Orbitron, DDE, SDR#, Plugin(SatelliteTracker), WXtoImg

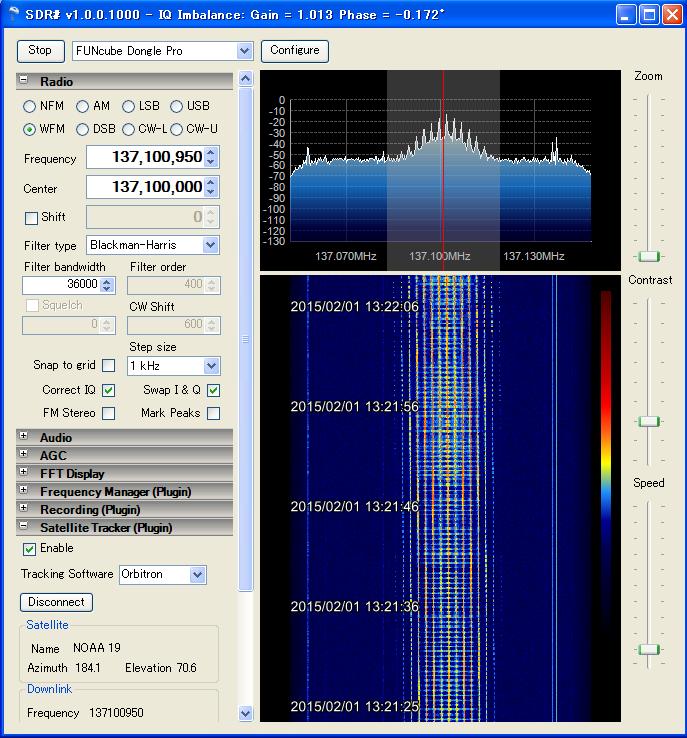

    SDR# Center: 137.100MHz, Frequency: Plugin(SatelliteTracker), PPM: -111.0
    受信周波数を、SDR# + SatelliteTracker による自動追尾システムに変更。




《参考》

　気象衛星NOAA受信方法　　　http://www.asahi-net.or.jp/~ei7m-wkt/numbr444.htm
　NOAA気象画像　　　　　　　http://www.asahi-net.or.jp/~ei7m-wkt/noaapict.htm
　FUNcube Dongle test #1　　http://www.asahi-net.or.jp/~ei7m-wkt/numbr697.htm
　FUNcube Dongle test #2　　http://www.asahi-net.or.jp/~ei7m-wkt/numbr698.htm
　FUNcube Dongle test #3　　http://www.asahi-net.or.jp/~ei7m-wkt/numbr699.htm
　FUNcube Dongle test #4　　http://www.asahi-net.or.jp/~ei7m-wkt/numbr700.htm
　NOAA-18をSDR-Radio受信　　http://jh4xsy.asablo.jp/blog/2011/10/10/6144055
　SDR Imagery Image Viewer　http://wakky.asablo.jp/blog/2011/10/16/6158765
　SDR ソフトウェアの動向　　http://blog.goo.ne.jp/je1cvl/d/20111012
　PY4ZBZ Home Page　　　　　http://tinyurl.com/py4zbz-en



  http://www.youtube.com/watch?v=zCn_rk2Dr7Y    http://www.youtube.com/watch?v=tHDFHc3JgpY



  http://www.youtube.com/watch?v=zWEiOI33emY    http://www.youtube.com/watch?v=kRuYJDejPQg
