車椅子スロープ　2012/11/24

百万石介護メンズ倶楽部の金沢市Aさんの介護用品の工夫。紹介です

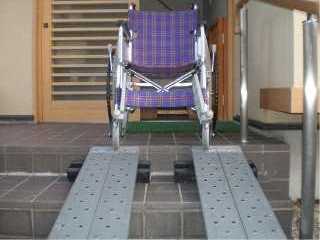

玄関表側から見たスロープです。長さ２０００㎜、
幅２５０㎜、厚さ40 ㎜の耕運機等、農器具走行
用の歩み板をホームセンターから購入しました。
重量は７㎏/Ⅰ枚で、片手で持ち運びが可能です。

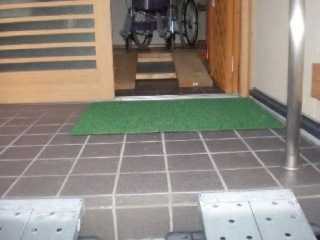

玄関ポーチから玄関内を見たところです。

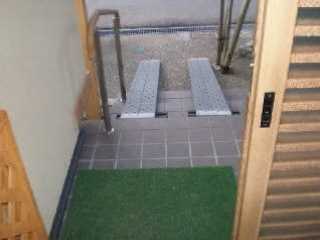

玄関内から屋外スロープを見たところです。


玄関内のスロープ段差調整に市販の段差解消
スロープを台に使用しました。

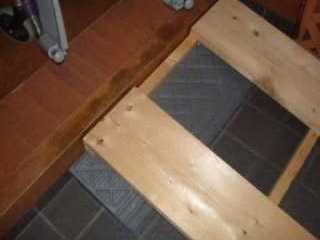

玄関の上がり縁です。殆ど段差はありません。

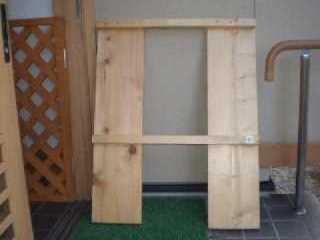

玄関内のスロープ板を裏から見たところです。
ホームセンターでカンナ処理済の板を購入してき
ました。 幅770 ㎜、長さ920 ㎜、厚さ40 ㎜です。
又、両板固定用の木材は38×38 ㎜のタルキ材を
使用、組上がり重量は8 ㎏です。。

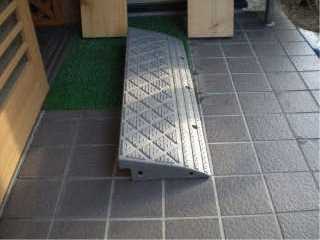

段差解消スロープです。サイズ900×280×95

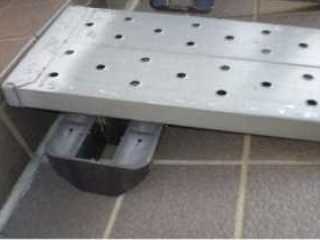

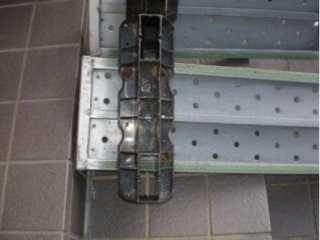

屋外スロープの段差設置部分です。高さ調整用と
鉄板のスリップ止めを兼ね樹脂製の台を取り付け
ました。
この台と鉄板とはビスで固定しているため、板が
下り方向へ滑るのを防止します。
又、台の取り付け位置を上下に変えることで段差
の面位置調整も可能です。
下の写真もご参考の程。




スロープは一枚毎に分離しているため、
設置、撤去が容易です。

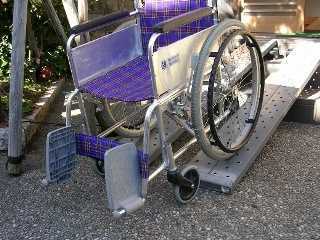

実際に車椅子がスロープを降りて来た写真です。
地面に接地する部分に約40 ㎜の段差が
出来ますが実用上問題はありません。

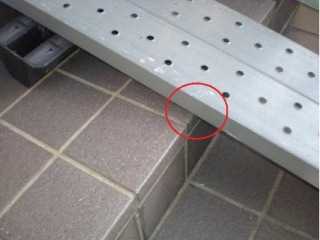

このスロープ作成で注意するポイントは
スロープと階段の間に必ず隙間の余裕が
あることです。
隙間がないと鉄板の先端が跳ね上がり危険です。
