設備工事１

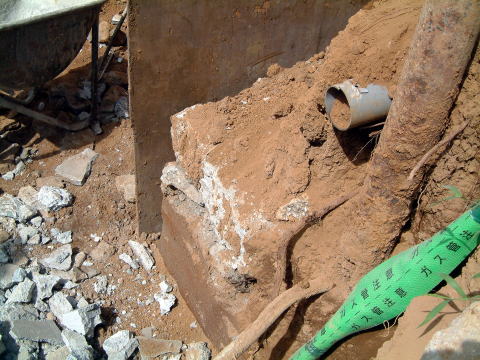

水道管の本管から家に入る部分。鉛管を使っていた。右上に延びている筒状のものは止水栓。ここは再使用のようです。	８月２日　家の廻りの給水、排水工事が終了していた。信州に行っていたため工事中の写真がありません。真ん中の丸いのが止水栓、先にちょこっと出ているのが水道管。青いのは給水管。家の北側部分で青い管がはいっているのは洗面所部分。

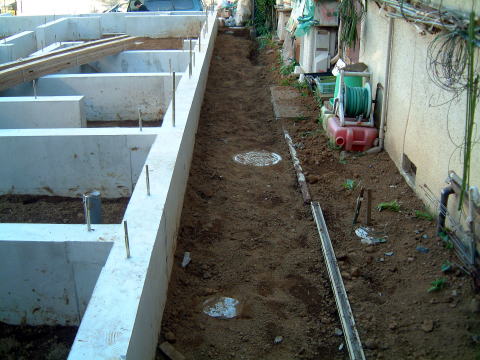

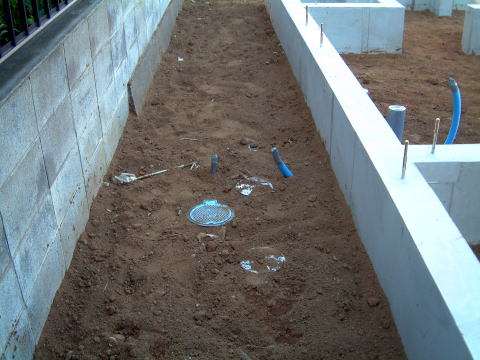

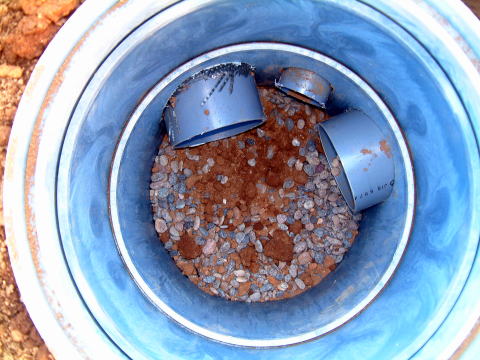

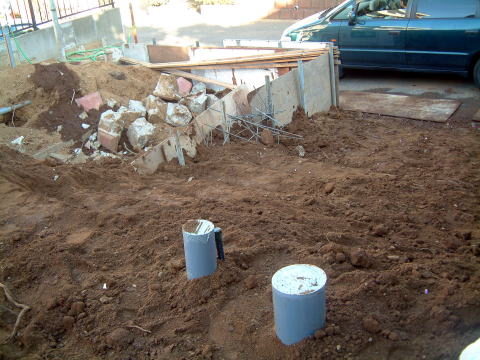

西側部分。雨水排水と下水管が入っている。ところどころに丸いものは点検口。	雨水の浸透舛。中は砕石が入っていて水が地下に浸透するようになっている。

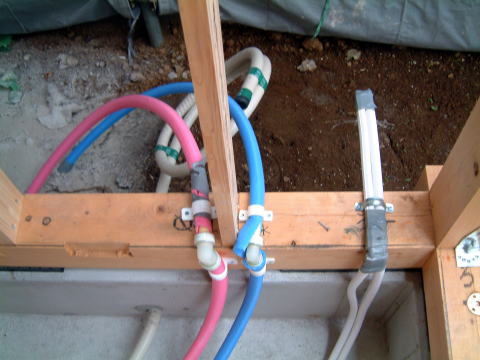

右手車庫になる部分。屋外の水栓と下水管の下水本管につながる部分。ここから地下に降りて車庫の下をとおり本管に接続する。８月２日撮影	８月２８日（金）　給湯器へつながる給水管と給湯管、右は追焚き用。土台の向こう側に給湯器が付く。一番左の白い管はガス管。

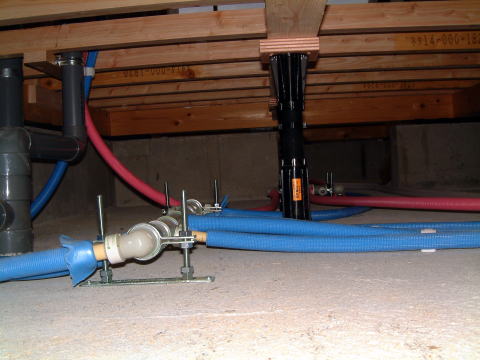

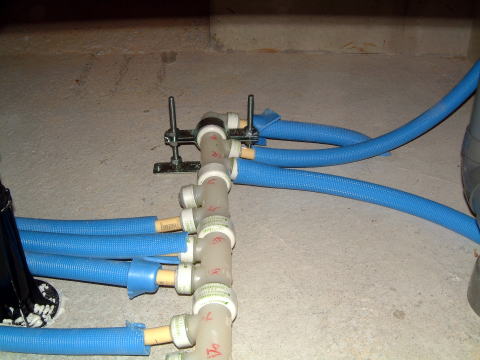

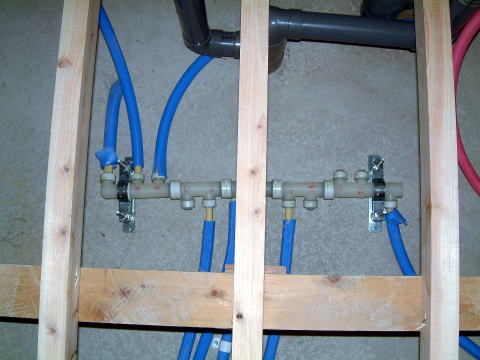

給水のヘッダー管。ここから家の中のあちらこちらへ給水される。一番奥が外から入ってきた水道管、大元です。洗面所の床下部分	トイレの手洗い部分。左はトイレの水洗用。

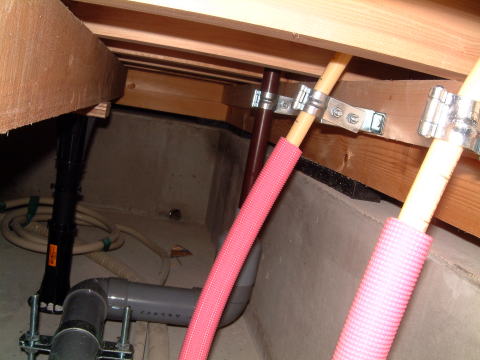

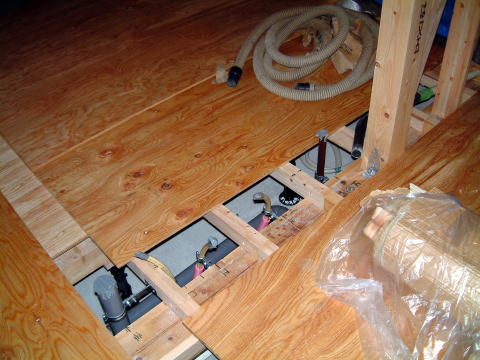

洗面所の床をはがして見ると。上から見るとこんな感じ。上に見える黒い管は排水管。赤は給湯管。	洗面所部分。青い左の管は洗濯機用。黒い配管は排水用で一番右のちょっと太めは２階のトイレ用。

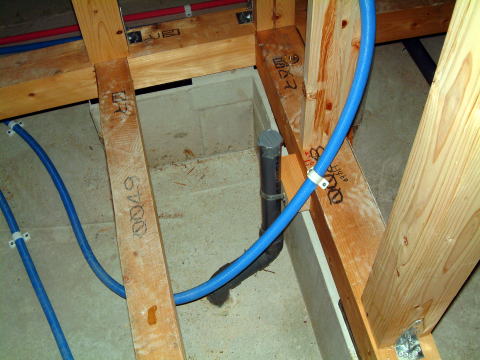

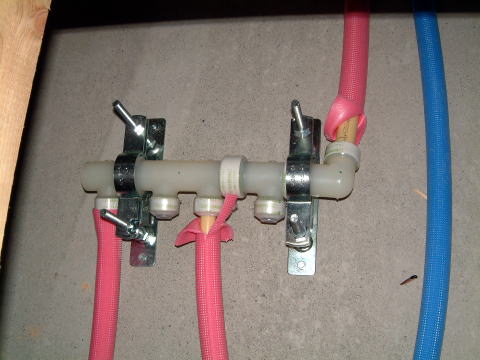

給湯のヘッダー管。	床下はこんな状況。風呂場方向からパントリー方向を望む。洗面所床下部分

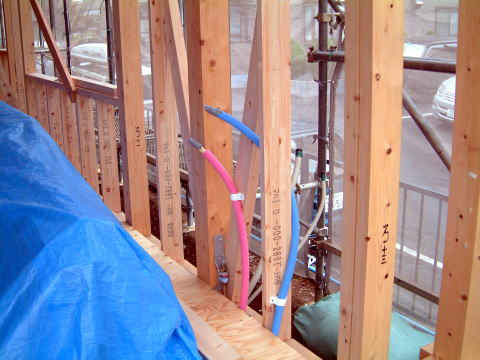

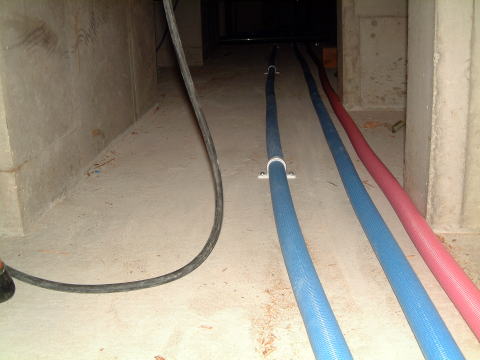

家の中を縦横に走る、給湯給水管。左将来のトイレ用（当面は広縁物入れ）隣は２階のベランダの給湯と給水管。エレベータの前あたり。	２階のベランダの給湯と給水管り立ち上がり部分。ろ十三と書いてある柱は３寸５分で間違った柱。４寸に交換予定。

洗面所の洗濯機用の蛇口。左風呂場の窓。	システムキッチン部分

システムキッチン部分の床下はこんな感じ。	システムキッチン部分の床下はこんな感じ。左から食洗機の排水、給湯、シンクの給湯、給水、排水管。

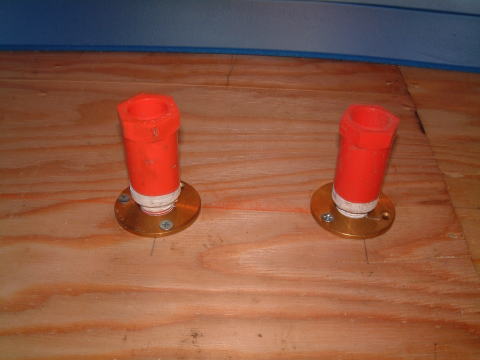

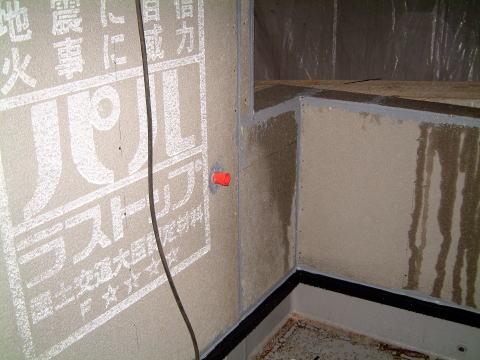

９月２８日頃　床から出ていた配管の先にこんな物が付いた。これはキッチン部分	１階トイレの手洗い部分

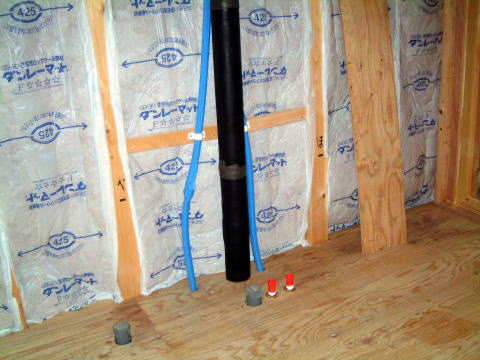

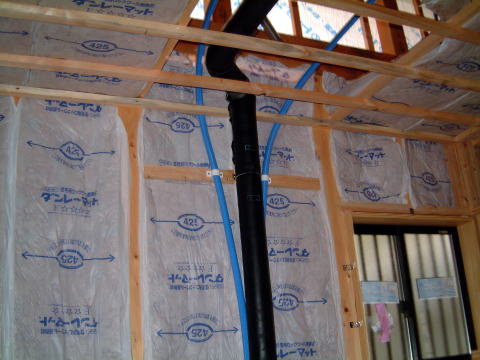

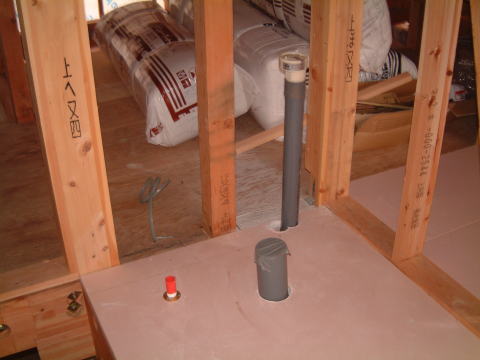

１１月２日撮影　施工日は不明　２階のトイレの給水管（左の青い管は水洗用、右は手洗い用）黒い管は排水管で塩ビ管に黒い防音テープが巻いてある。	天井裏に延びていく。

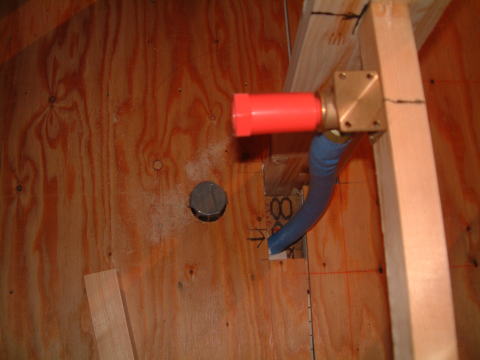

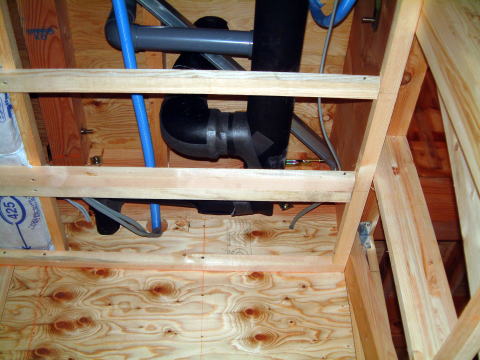

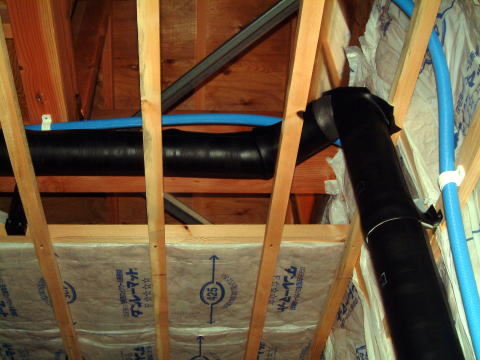

天井裏	天井裏から２階のトイレに上がる部分

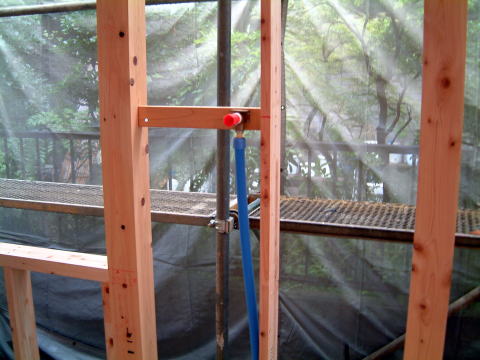

２階トイレから見たところ。右奥のてっぺんが白いは「（株）キッツ」の「通気番」	ベランダの給水栓。設計時点と位置を変えた。外流しもやめてシンプルに。
