自立航法が可能な SONY NVX-4
数年前に買ったカーナビ(SONY NVX-4)をＭＲ２に載せてみました。以前.の車はキャブ仕様で車速パルスが出ていなくて、自立航法ができなくて悔しい思いをしましたがＭＲ２は大丈です！ここでは、カーナビを搭載するまでの経過を紹介しましょう。
最終更新日 : 1999.2.22
2002.10.18 追記
まず、カーナビ本体は助手席の後ろの後部スピーカーの上に乗せることができます。本来は助手席の下に入れたい処ですが、ＭＲ２のシートは取り付け位置が低くカーナビを入れるような隙間がありません。しかし、この位置に置くと、Ｔバールーフ車は屋根を収納するスペースが無くなってしまいます。 |
 ディスプレイは以前の車から、４インチのパチンコ用液晶ディスプレイを改造して使っています。メーカー製ではないので取り付けは厄介でしたが、ダッシュボードに貼り付けるタイプの基台「Interwave
AP-55」というのを買ってきて付けました。ハンドメイドの割には、なかなかカッコ良く付いています。この位置に取り付けた場合の問題は、時計が見えなくなったことと、エアコン吹き出し口に取り付けたドリンクホルダに太缶ジュースを置くとディスプレイに当たってしまう問題もあります。これより右に取り付けると、ダッシュボードのせり出し部分が邪魔で安定して取り付けできない感じですし、左だと遠くて４インチ・ディスプレイでは見えません。 |
 アンテナは盗難防止や悪戯防止のために室外に出すのをあきらめ、ダッシュボードの上に取り付けることにしました。ＭＲ２はＡピラーが寝ているので、フロントウインドに置いても結構上空視界が広そうです。アンテナを黒のラッカースプレーで塗って両面テープで止めるだけです。案外目立たず具合もよさそうです。でも、高架の下などでは屋根の上に乗せたときとくらべて衛星の補足が劣るようです。屋根のある方から来る電波が屈折するのか？ガラスに金属粉でも混じっているのか？旧型なのでアンテナのゲインが少ないのか？ちょっと判別が付きません。 |
 車速パルスの取出し方法をＳＯＮＹのホームページからダウンロードすることもできるのですが、ＭＲ２の場合、３型のターボ車のものしかありません。コネクタ形状が異なるため参考にはなりませんが、配線の色は共通なようです。そこで、電線の色（紫−白）を頼りに、車内にオシロを積んで調べてみたところ、どこにも接続されていないコネクタにも車速パルスがでているようで、これに繋ぎました。あとからディーラーに行って、資料を貰ってきたところ、このコネクタは、ＡＴ用コンピュータにつながるらしく、ＭＴでは使われていません。他の型でも同様に使えるかもしれません。 実際にトンネルが多い首都高Ｃ１をくるくる回ってテストしてみたたこと、トンネル内でも少しの間は追尾してくれることがわかりました。しかし、長時間はダメなようです。高速下の一般道でも道を失うことが多く、どうやら、完璧とはいかないようです。ひょっとすると、室内ではアンテナ感度が不足して、半端に見える衛星がジャイロと異なった値を出してしまい悪影響を及ぼすのかもしれません。 車速パルス信号の引き出しについて(1999.8.13) |
 説明書によると、自立航法用のジャイロはトランクに入れることになっています。恐らくは、走行中に温度差が最も少ない場所だからではないかと思うのですが、ＭＲ２の場合はエンジンルームが隣にあるので真冬でも結構暖かくなってしまいます。きっとフロントのボンネットの中が一番よさそうですが面倒なので助手席の足元に設置することにしました。ちょっと斜めになってしまいますがフロアマットの下に敷き込めば邪魔にはなりません。中で転がり難いように、小型のフロアマットにネジ止めして、その上から普通のフロアマットをかぶせます。 |
2002.10.9 追記
| カーナビのアンテナを、秋葉原のジャンク屋で５００円で買ってきたものに変更しました。付属のＳＯＮＹ純正品は大きいのでダッシュボードの上くらしか置く場所がありません。今度のシャープのジャンク品は５ｃｍ角で薄いので、Ｔバールーフのカラスと内張り（サンシェードトリム）の間に挟んで使えます。Ｔバールーフを外す時は厄介ですが、年に数回しか開かないので、特に問題も無さそうです。屋根の方が死角は少ないし、新しいアンテナ（古い物程大きい）の方が感度が高いそうなので期待していますが、どうでしょう？ |  |
 |
2002.10.18 追記

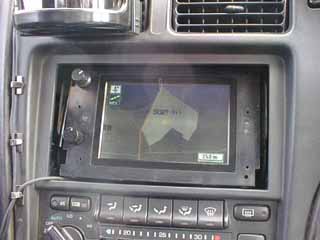

純正のライブサウンド・オーディオが付いていましたが、デッキやＣＤの調子が悪く、滅多に聞かなかったので、軽量化も兼ねて外してしまいました。でも、カーナビは使います。そこで、デッキを外してがらんどうになったセンターコンソールに、液晶モニタを埋め込んでみました。上記の４インチではなく、ワイドサイズの５．５インチタイプです。コンポジット＞ＲＧＢコンバータ込みで５０００円くらいのジャンク品ですが、問題なく使えます。サーキットでは、車載カメラのモニタや、Ｐ−ＬＡＰもどきのラップタイム表示にも使っています。 |
 |
