7. ペントミノ専用ハードウェア

5年ぶりにペントミノで遊んでみました。ペントミノを解く専用ハードウェア、名付けて PSP : Pentomino Solver on PIC. です。

2007年12月のはじめに着手し、年末の休みでなんとか動くところまできました。

PSP : Pentomino Solver on PIC.

7.1 PSP概要 (2008.1.3)
7.2 ハードウェア編 (2008.1.3, 2008.1.6)
7.3 ソフトウェア編 (2008.1.14)
付録 PSPソースコード

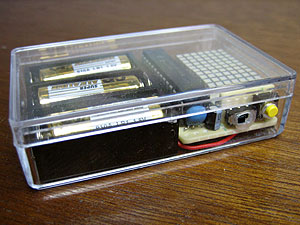

ケースに入れる前 全解計算と自動電源OFFまで

実物はもう少しクッキリ・ハッキリと見えます。

PSP仕様

プロセッサMicrochip製 PIC16F873A
  ハーバードアーキテクチャ 8ビット RISCプロセッサ
データメモリ   :192バイト (96バイト×2バンク)
プログラムメモリ:4Kワード (2Kワード×2ページ)
動作周波数20MHz
グラフィックス1.2inch 70pixel 2color LED
入力デバイスタクトスイッチ×1
電源UM5(単5)電池×3 4.5V
消費電力0.15W
寸法・重量幅47mmx高さ72mmx奥行き20mm
重量63g(電池含む)
その他RoHS非対応

PSPのエンジンは、ココにも載せているPICマイコンで、1チップでソルバー、表示機能、入力機能をこなしています。今回、このPIC一つでマトリックスLEDをドライブするためにI/Oピン数の多いPIC16F873Aという8ビットPICを使用。
