電気回路編 第１章 オームの法則 Ver.３.x
Ver.３.0 Last updated : 1999/11/10
電気素子どうしを導線(電線）で結んだものを電気回路、または単に、回路（circuit)という。
「電気回路」は、「電気（電流）が回り流れる路」という意味で名づけられました。

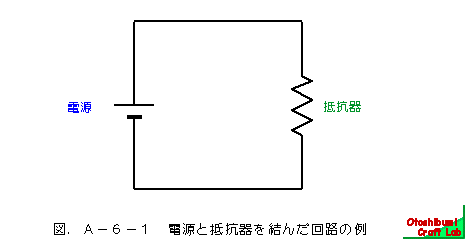

電源と抵抗器を結んだ回路の例を図．Ａ−６−１に示す。この図は、図．Ａ−５−１（ｂ）のモデルを図記号に置き換えたものである。

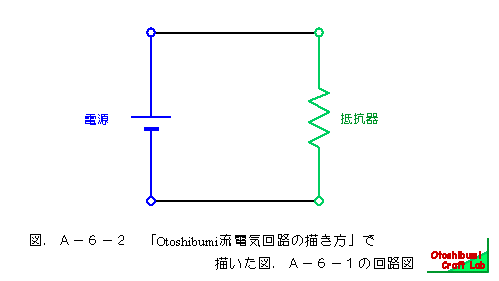

「Otoshibumi流電気回路の描き方」で、図．Ａ−６−１の電気回路を書くと、図．Ａ−６−２のようになる。以後、電気回路の説明は、この回路図を用いて行う。
[Link] 「Otoshibumi流電気回路の描き方」
「Otoshibumi流電気回路の描き方」は別ページで詳しく説明します。
|
|
|
|
|
