組立

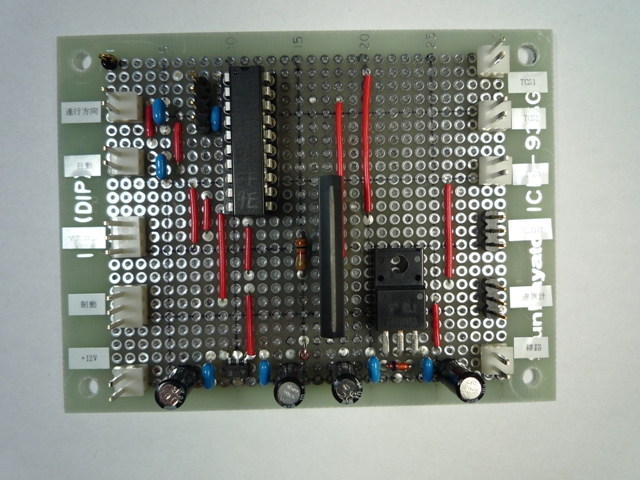

ユニバーサル基板はサンハヤトのICB-93SGHを使用します。ケースはタカチのTS-1です。

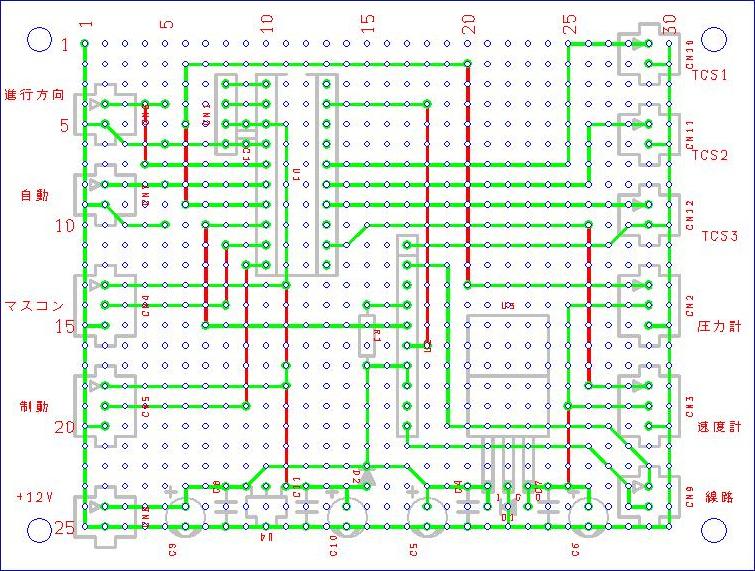

基板のパターン図を以下に示します。PDFファイルをダウンロードできます。

品名	型番	メーカー	数量	リファレンス
マイコン	MC9S08SH8CPJ	フリースケール	1	U1
モータードライバー	TA7291P	東芝	1	U2
三端子レギュレータ	TA7805S	東芝	1	U3
三端子レギュレータ	TA78L05F	東芝	1	U4
ダイオード	1S2076A	ルネサス	2	D1・2
セラミックコンデンサ	0.1u/50v	村田	5	C1・4・7・8・11
電界コンデンサ	10u/16v	日ケミ	2	C6・10
電界コンデンサ	10u/50v	日ケミ	2	C5・9
カーボン抵抗	3000Ω-1/4		1	R1
コネクタ	PHC-SS-1*40	トキワ	3	CN1・2・3
コネクタ	B2P-SHF-AA	日圧	7	CN6・7・8・9・10・11・12
コネクタ	B3P-SHF-AA	日圧	2	CN4・5
コネクタ	H3P-SHF-AA	日圧	2	CN13・14
コネクタ	H2P-SHF-AA	日圧	7	CN15・16・17・18・22・25・28
コネクタ	SMP-02V-NC	日圧	3	CN23・26・29
コネクタ	SMP-03V-NC	日圧	1	CN19
コネクタ	SMR-02V-N	日圧	3	CN24・27・30
コネクタ	SMR-03V-N	日圧	1	CN21
コネクタ	MJ-14	マルシン	1	CN31
ボリューム	RC16YN15SB103	東京コスモス	2	VR1・2
スイッチ	MS-500A-F	ミヤマ	1	SW1
スイッチ	IP-26S	フジソク	1	SW2
ガラス管ヒューズ	FGMB-250V-1A	フジ端子	3	F1
ヒューズホルダー	FH043	エコー電子	1	F1
ケース	TS-1	タカチ	1

【クランクハンドル】

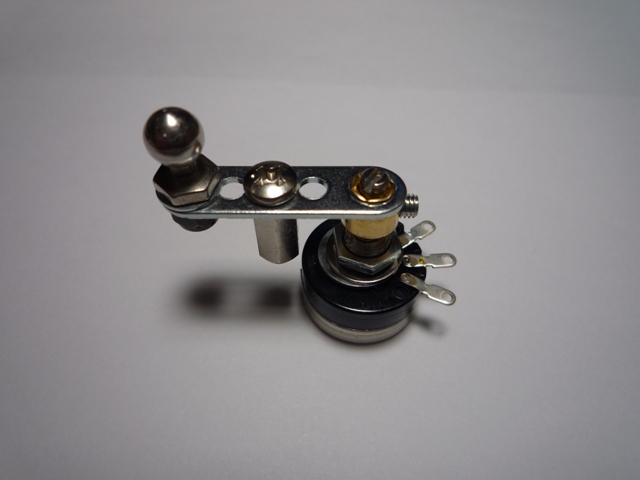

マスコンのレトロ調クランクハンドルの製作をご紹介しましょう。

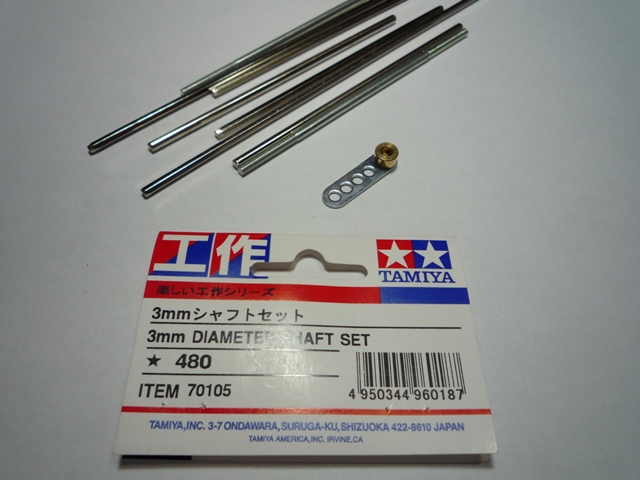

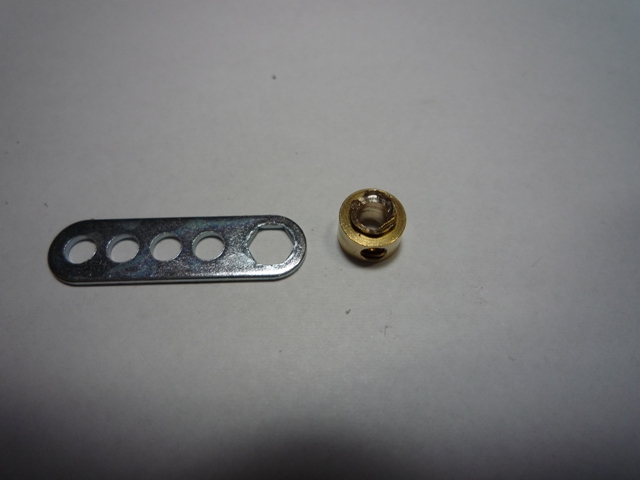

クランクの材料ですが、タミヤの楽しい工作シリーズ3ｍｍシャフトセットに2個入っています。

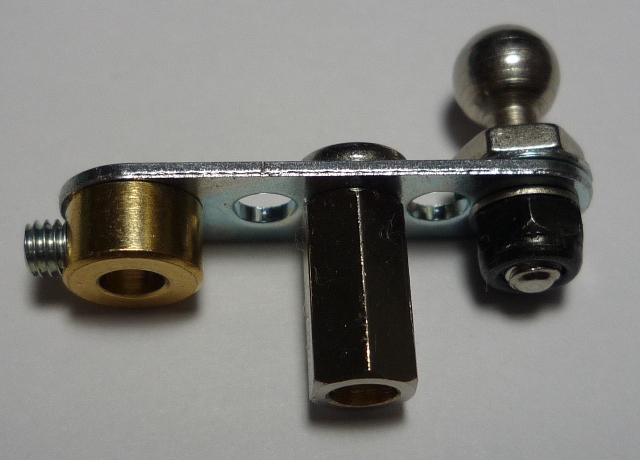

下の写真の右側のボールはラジコンカーやヘリコプターで使用するボールリンクです。3ｍｍのネジが出ていますのでナットで固定しますが、完全に締めつけてしまうとボールが回らなくなるので少しだけ緩めて留めます。ナットはラジコンで使用している緩み止めつきナット（ナイロンナット）を使用しています。

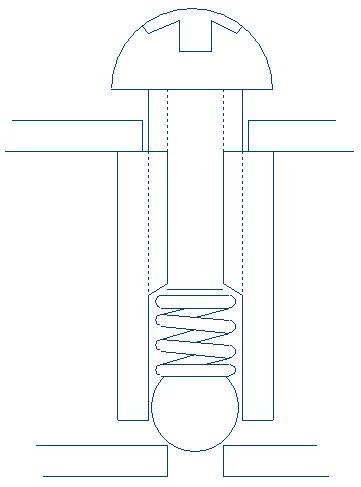

真ん中の六角柱は長さ9ｍｍのネジ穴2.6ｍｍの真鍮製スペーサー（支柱）です。φ2.5ｍｍのドリルで中を広げて、上側はM3タップで揉んで深さ4ｍｍ程度の雌ネジを作ります。

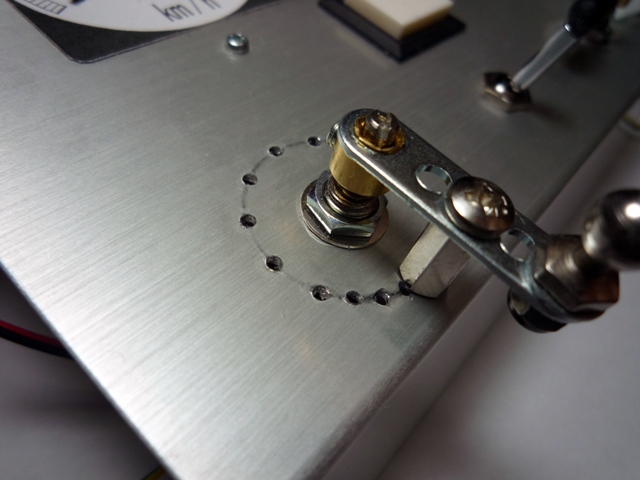

反対側はφ3.2ｍｍのドリルで深さ5ｍｍだけ広げます。その中にボールペンの中に入っているスプリングを5ｍｍでカットした物を詰めて、最後に電動ラジコンカーのボールデフギアのボール（直径3.2ｍｍ）を入れます。パネル側にクリックの必要な所にφ1.5ｍｍの穴を開けてからこのクランクレバーを取り付けるとバネで押されたボールがパネルの穴に落ちる度にクリック感が出て、カチッと音がします。

【ブレーキハンドル】

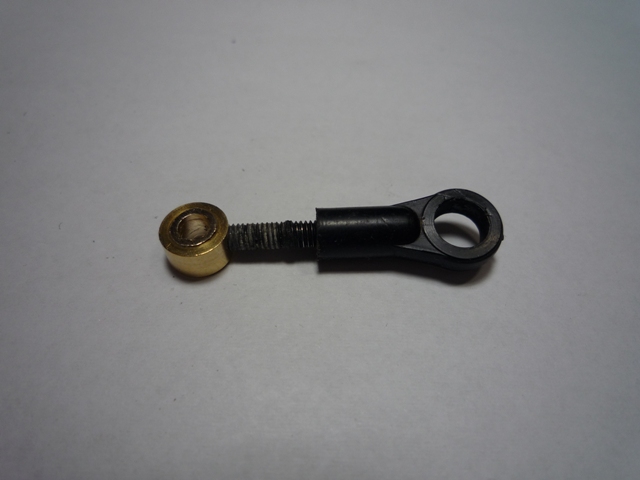

ブレーキハンドルは真鍮の部分のみを使います。ドリルでカシメ部分jを削り取ると写真のように板と分離します。ヤスリで仕上げて綺麗にします。

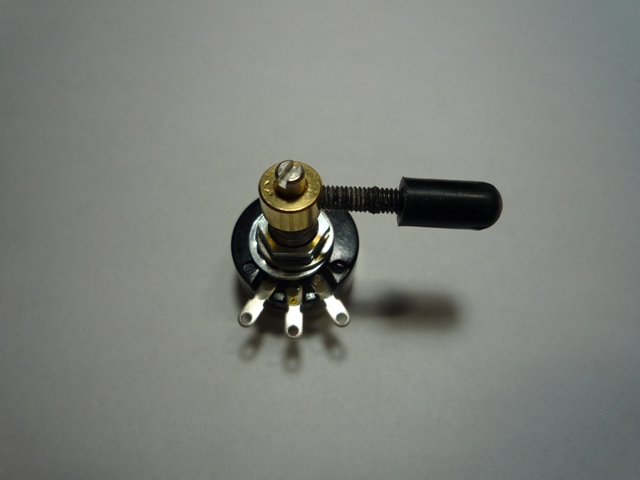

ボールリンクの相手側を3mmのネジで横から取り付けます。このネジでボリュームのシャフトに固定します。環の部分が邪魔なのでカーターナイフで切り取り、ヤスリで成形します。

【速度計と圧力計】

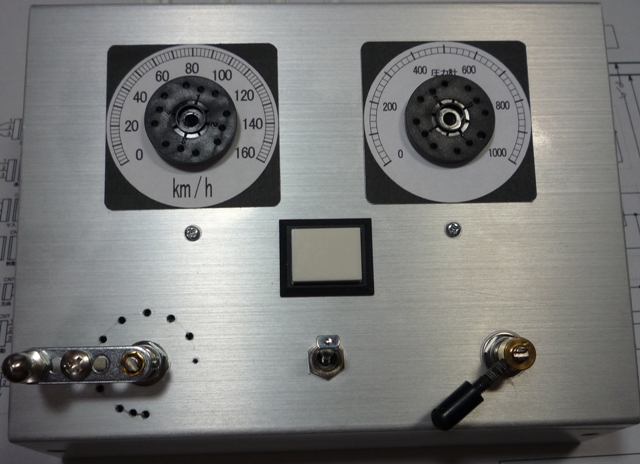

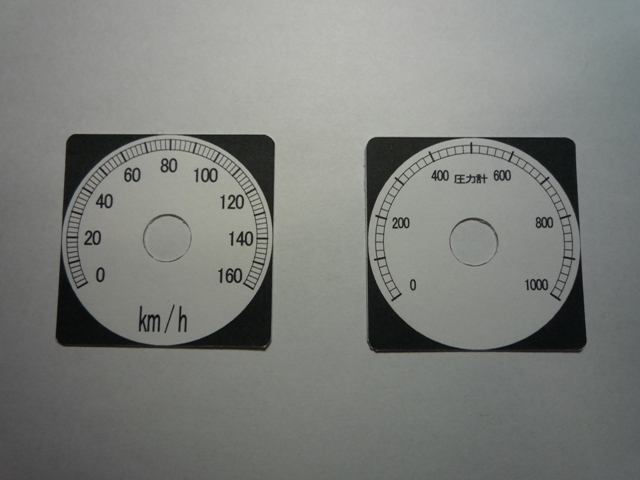

まずパソコンで描いたメーターパネルをプリンターで印刷し、裏に両面テープを貼ってから綺麗に切り取り、ケースの正面パネルに貼り付けます。次にサーボを取り付けます。
下の写真をクリックすると”メーターパネル.pdf”をダウンロードできます。

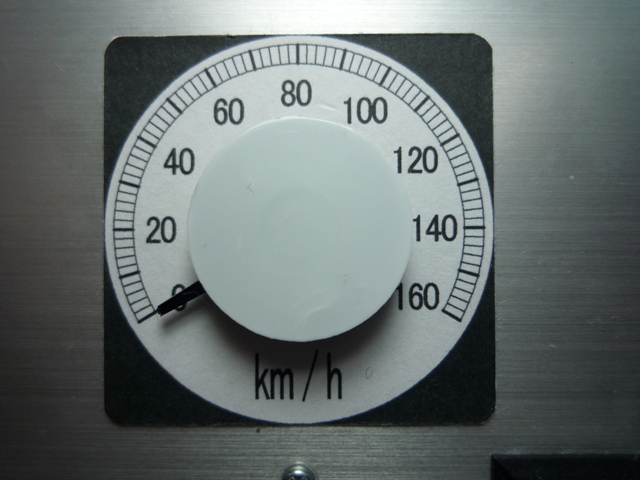

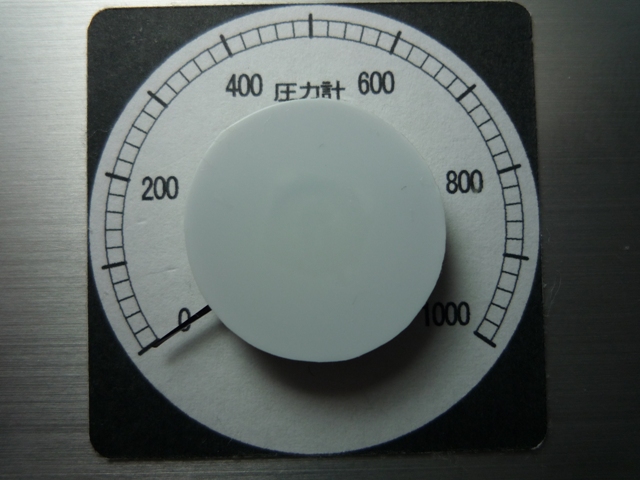

サーボホーンにプラ板で作った針を両面テープで貼り付けて、サーボホーンと同じ直径に切ったプラ板を張り付ければ出来上がりです。速度計に比較して圧力計の針は細くしてあります。
赤い針を追加するとリアルなのですが、今回は省きます。
