回路図

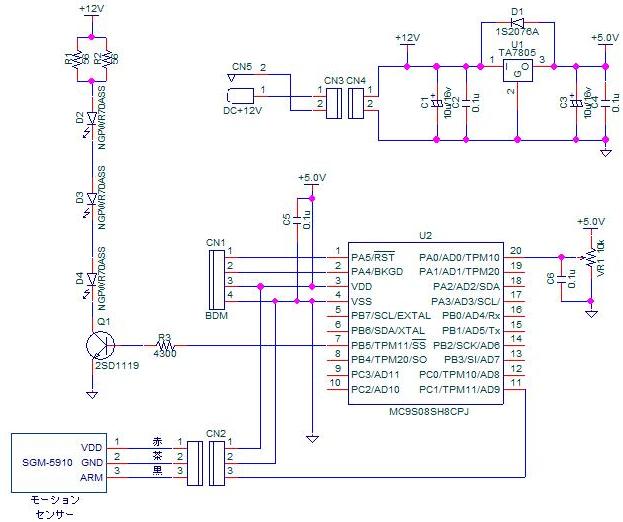

以下に回路図を示します。BDMコネクタはスペースが無いので1列4ピンのピンヘッダを使用します。

【電源回路】
三端子レギュレータ（U1)はTA7805Ｓ（東芝）です。入力定格電圧が最大35Vと高いので自動車用にも使用できます。TA78L05（150ｍA)でも十分です。
ダイオード（D1)は入出力逆電圧保護用です。電源を切った時、C3に充電された電圧を入力側に流して、三端子レギュレータを保護します。

【ＬＥＤ周辺回路】
LEDは日亜化学製NGPWR70ASSを3個直列に接続します。1個当たりの光束は18 ｌｍ(ルーメン）です。3個で54ｌｍになります。自動車用12Ｖ 5Ｗの電球が60ｌｍですからこれに相当します。順方向電圧は3.3Ｖなので合計9.9Ｖになります。電源は12VですからＲ１・R2は2.1Ｖで210ｍＷです。1/4Ｗ以上の抵抗を使用してください。
Q1は最大コレクタ電流1Aのトランジスタです。PWM（100Ｈｚ）でスイッチングして光量を調節します。面実装ですが大きいのでユニバーサル基板でも使用する事が出来ます。

【マイコン周辺回路】
BDMコネクタはピンヘッダの4ピンですから、OSBDMとの接続には変換ケーブルを使用してください。VR1は光量調節用半固定抵抗です。0Vから5Vまでの変化をマイコンでＡＤ変換して読み取ります。
モーションセンサーはアラーム端子をPORTC1に接続します。VDD(赤）は+5V、GND(茶）はGNDに接続します。
