自作パルセーションダンパーの製作、その１

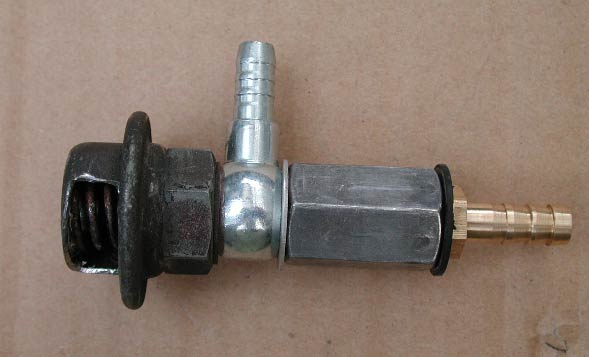

自作パルセーションダンパーを見ていく。今回は実験用に作成したが、パルセーションダンパーが壊れた際の後付け部品としても活用できる。

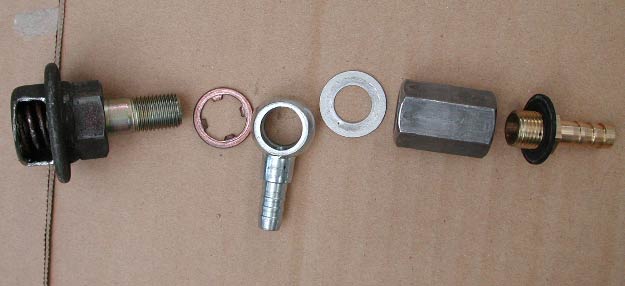

分解すると下の写真のようになる。左からパルセーションダンパー、バンジョー、高ナット、ニップルで構成されている。

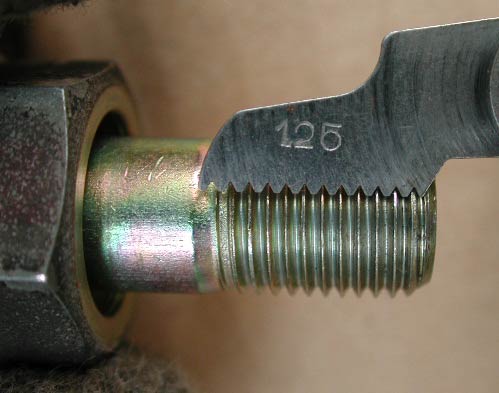

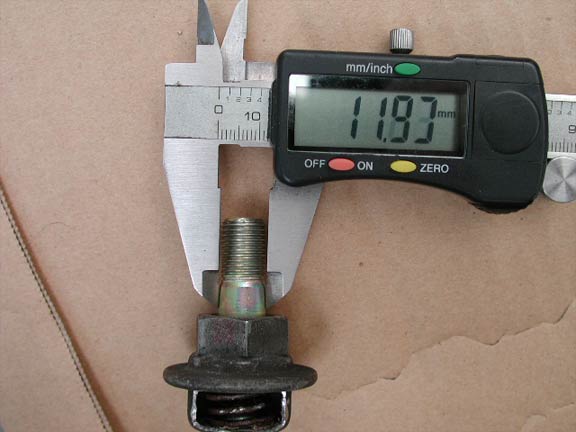

パルセーションダンパーは、M12、ピッチ1.25である。従って、高ナット・ニップルとも同じネジサイズになる。高ナットの長さは30mmだ。
ここで使用したパルセーションダンパーはカプチーノ用の中古品を。新品はもう出ない。実はこの形状をしたパルセーションダンパーは全て同じ規格になっており、例えばトヨタの23270-50010が使える。

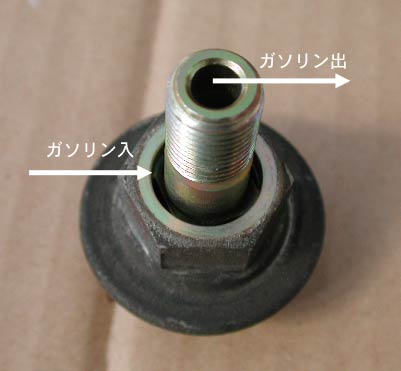

パルセーションダンパーは下の写真のようになっており、矢印方向にガソリンが流れる。

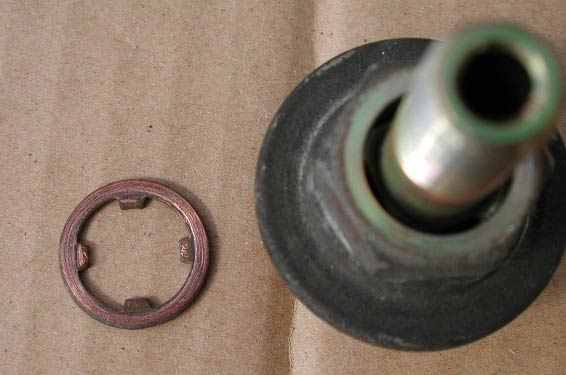

パルセーションダンパーにはガソリンが流れるため、漏れ出さないようにするためには金属ガスケットが必要だ。が、これが特殊な形状をしている。

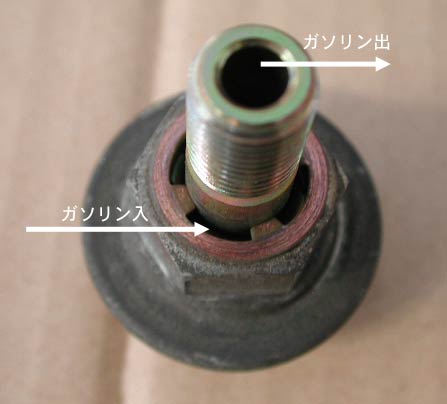

このガスケットを使うと、ガソリンが流れる流路が確保できる。

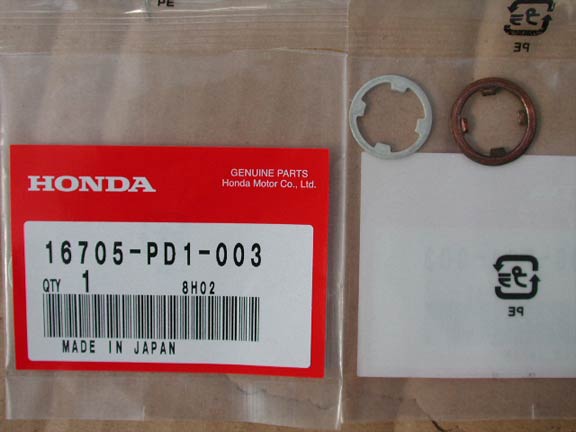

このガスケットはスズキでは廃盤となっているため、ホンダの物を使用する。
次頁では、バンジョーを見ていく。
