デリバリパイプなどのセッティング

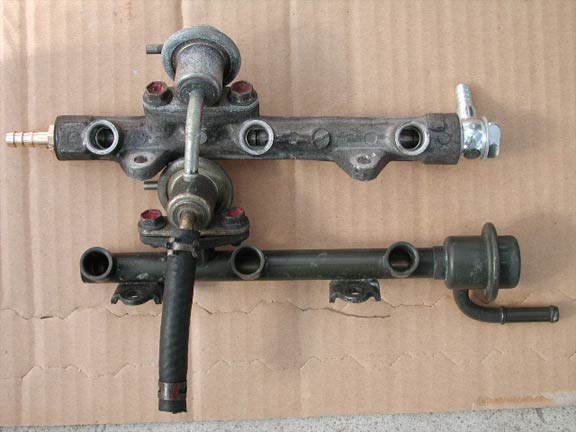

先ほどのデリバリパイプ。

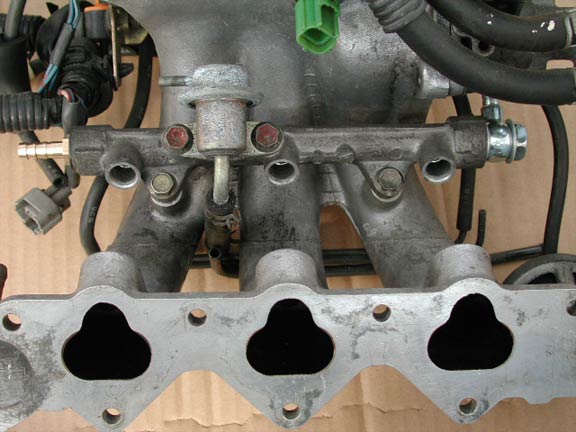

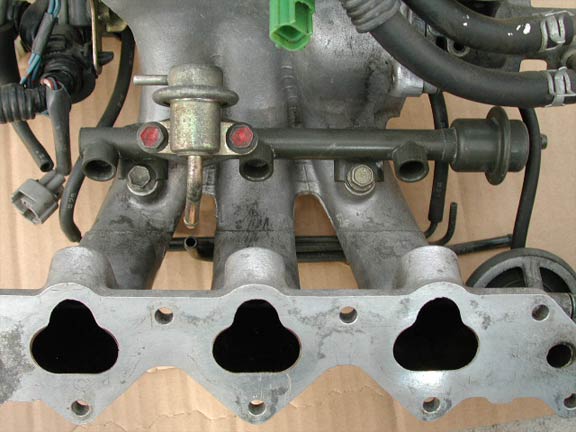

インマニに取り付けてみた。右は純正品。純正品と比較しても、スペース的には特に問題無い。

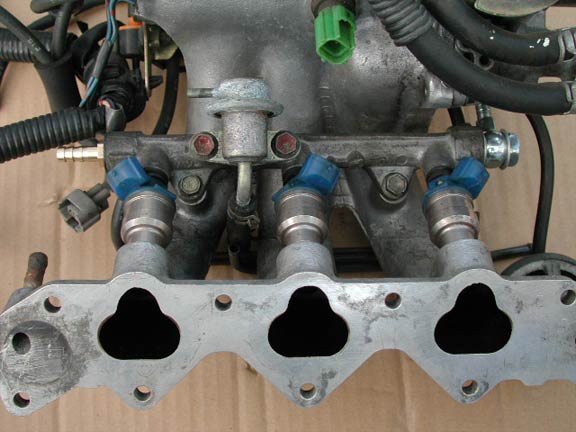

インジェクターも取り付けた。写真のデリバリパイプは、パルセーションダンパー無しバージョン。

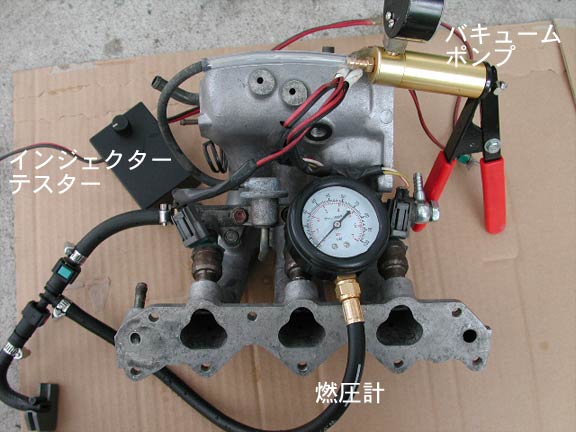

さらに燃圧計やバキュームポンプを接続する。左上の黒い箱はインジェクターテスター。

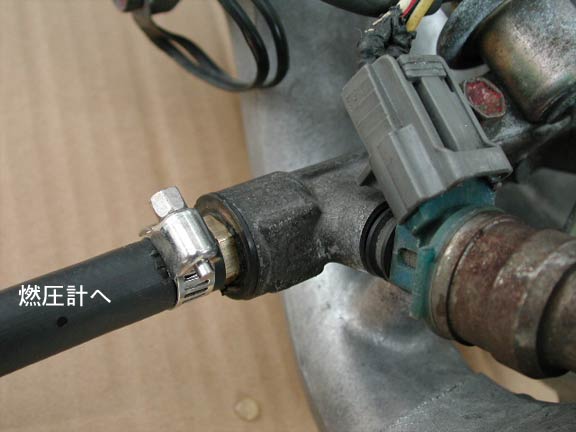

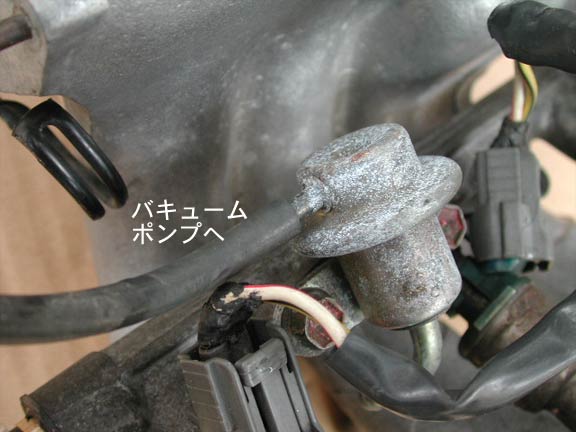

ニップルは燃圧計に、プレッシャーレギュレーターはバキュームポンプへと接続する。プレッシャーレギュレーターは、吸気管負圧に応じて燃圧を調整する役目を持つ。
いよいよ次頁で、実験室レベルで燃圧の微妙な変動を見ていく。
