● (No.927) SDR# setup + DDE install
            SDR# 設定のポイント         (2016年10月17日)
 -----------------------------------------------------

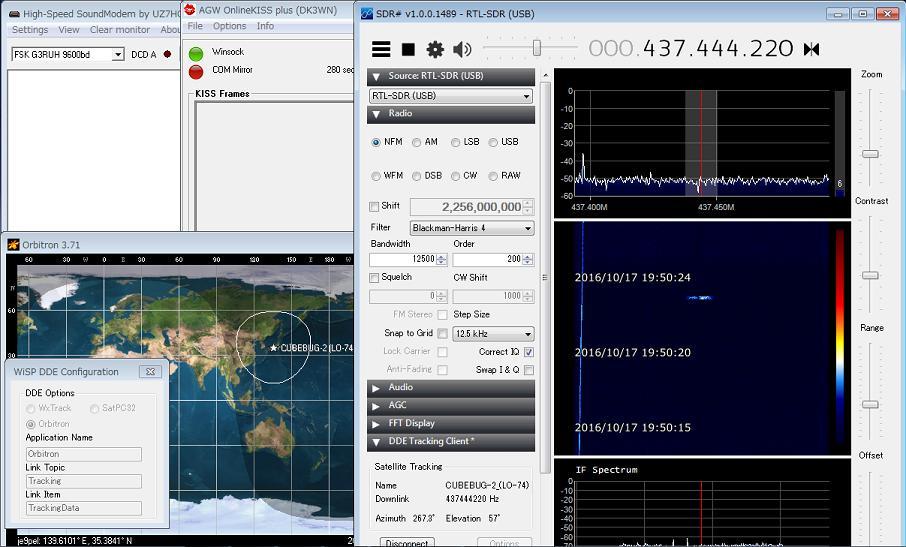

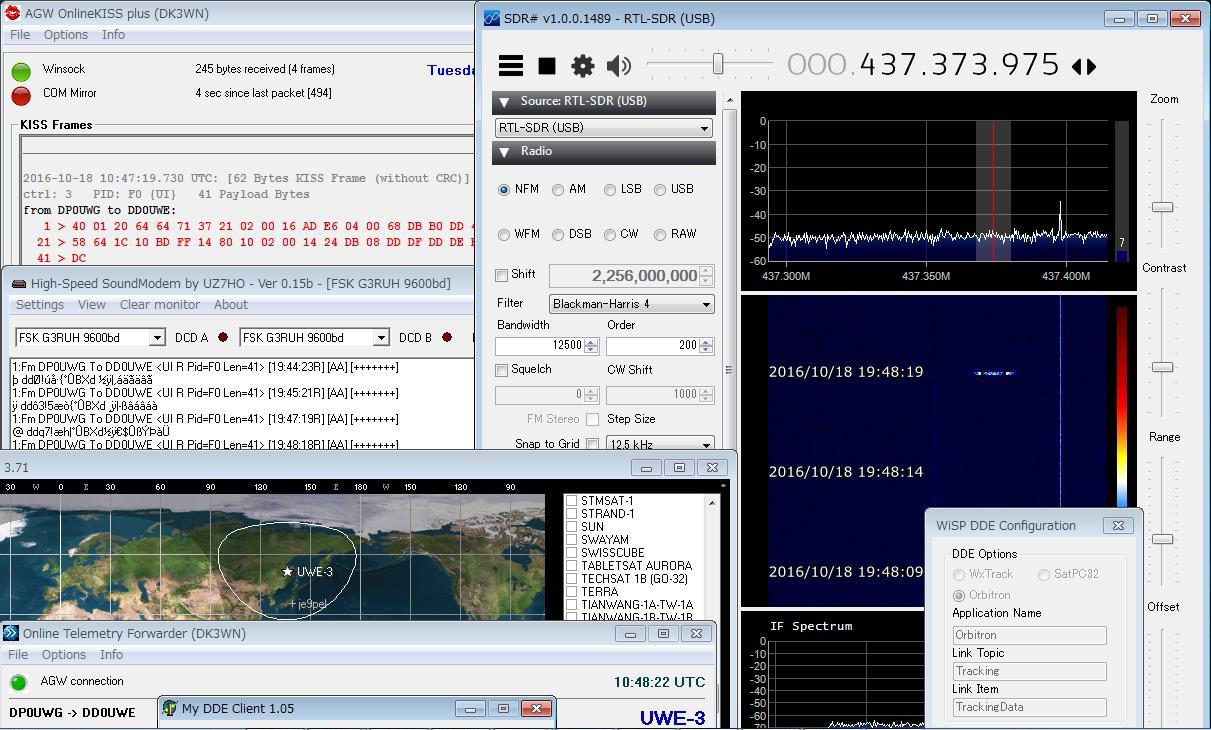

SDR# の最新Ver.1489 を使って、DDE_Tracker による周波数の完全追尾を試みて
みた。CubuBug-2(LO-74) の 437.445MHz と UWE-3 の 437.384MHz の信号を良好
に追尾し受信デコードした。SDR#初期設定のポイントは次の通り。


Use zadig_2.1.0.exe to recognize RTL-SDR dongle in Windows first.

Copy "rtlsdr.dll", "NDde.dll", "SDRSharp.DDETracker.dll"
  in DDETrackerV7Binaries.zip to the same folder as SDR#.

Add a line to
  [SDRSharp.exe.Config]
    <add key="RTL-SDR / USB" value="SDRSharp.RTLSDR.RtlSdrIO,SDRSharp.RTLSDR" />
    <add key="fftOffset" value="-50.0" />
  [Plugins.xml]
    <add key="DDE Tracking Client" value="SDRSharp.DDETracker.DdeTrackingPlugin,SDRSharp.DDETracker" />

Edit in SDR#
  Select "RTL-SDR(USB)" in Source tab.
  Set RF Gain [19.7], Frequency correcetion ppm [-18] in "Configure Source".
  Set Bandwidth [16000], Order [200] in Radio tab.
  Off Squelch in Radio tab.
  Check "Correcr IQ" in Radio tab.
  Set "1kHz" Step Size of "Snap to Grid" in Radio tab.
  Set Shft value [2,256,000,000] Hz in Radio tab when 2.4GHz.
  Off "Filter Audio" in Audio tab.
  Off "Use AGC" in AGC tab.
  Check "Time Markers" in Display tab.
  Set Speed in FFT Display tab.
  Check "Enable IF" in Zoom FFT tab.
  Off "Show on spectrum" in Band Plan tab.

DDE_Tracker startup procedure
  Orbitron run -> SDR# run and start -> "DDE Tracking Client" Options: Orbitron
    -> Press: Connect -> Orbitron "DDE" run -> SDR# automatic tracking frequency

Refer to the following URL
  http://airspy.com/download/
  http://www.stoff.pl/downloads.php
  http://www.rtl-sdr.com/sdrsharp-plugins/
  http://www.satsignal.eu/software/DDETracker.html
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr798.htm
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr850.htm
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr893.htm
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr894.htm
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr912.htm#shift
  http://www.asahi-net.or.jp/~ei7m-wkt/numbr928.htm#sband







[補足] re-install

フランスで購入した Note_PC (ASUS made in Taiwan)を入手した。(21Aug2021)
キーボード配列が微妙に異なるので、外付けキーボードを USB接続した。そして
工場出荷時の Windows8.1 にいったん戻し、今、Windows10 にアップデート中。
結構時間が掛かる。(Cドライブ容量不足で不可能であることが判明)

フランス仕様の ASUS (made in Taiwan)を、完全に工場出荷時の状態に初期化し
一から衛星通信専用機に特化することにした。諸々設定に一日掛かった。ここに
備忘録とする。 (Painani-1 #44365, 437.475MHz 9600bps GMSK, 23 Aug 2021)


OCX registered

最後にソフト Agw_OnlineKiss を新規起動する段になって、例によって「特定の
OCXファイルが認識されない」というエラーメッセージが出る。通常、「Windows_
PowerShell(管理者)」 → 「PS C:\WINDOWS\system32>」 の状態で、regsvr により
「regsvr32 C:\Windows\System32\mci32.ocx」 などのコマンドで レジストリ登録
が完了するはずが、今回は RichTx32.OCX だけが何をしても登録されない。いろ
いろな試行錯誤の結果、VB6ランタイム VB6RTEST (vb6rt340.exe) を最初に実行
して、目的の Agw_OnlineKiss が起動した。(TW-1A, 435.645MHz, 4k8_GMSK確認)
http://www.asahi-net.or.jp/~ei7m-wkt/numb1078.htm
