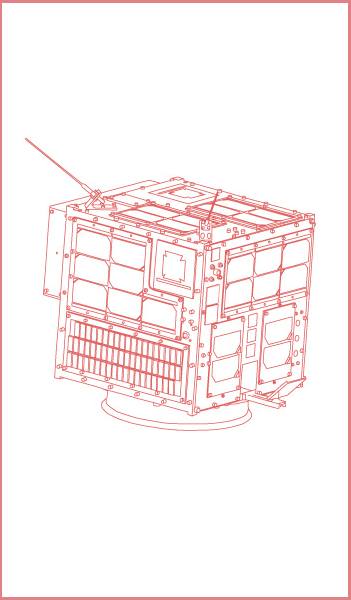

● (No.928) HORYU-4 S-band Milky Way
            SDR# S-band 設定方法        (2016年10月23日)
　---------------------------------------------------

16:23-16:35JST, 23 OCT 2016, Ele 39 W-S-SE, 2400.300MHz 100kbps BPSK
いつ以来でしょうか。 HORYU-4 の 2.4GHz信号が聞こえているという情報があり、

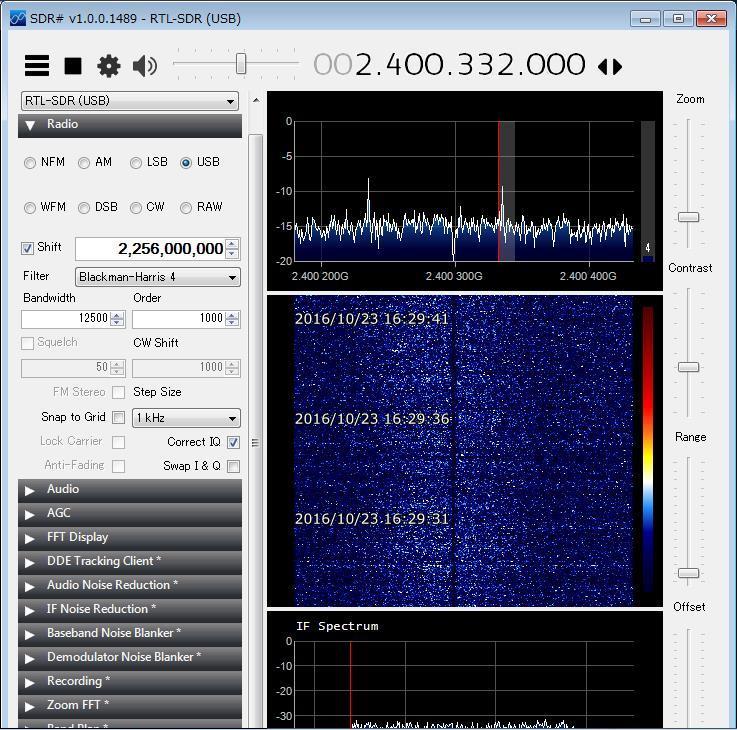

本日その信号を確認できました。下記の時系列の 4枚目の図には、100kHz幅の間
にある ｢天の川 (Milky Way)｣ も、SDR#1489 で初めて確認しました。

    AOS 2分過ぎ受信の中心信号 … 61023h01.wav

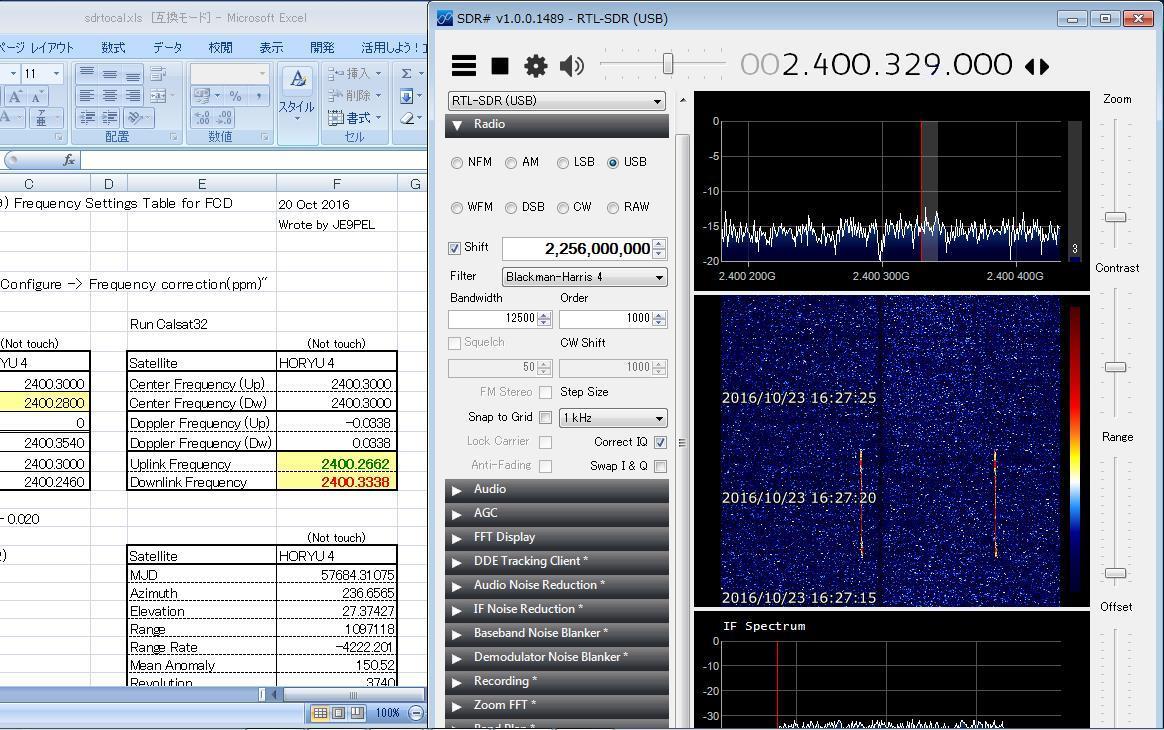

    AOS 6分過ぎ受信の右舷信号 … 61023h02.wav




[補足] SDR#1489 S-band 設定方法

SDR#1300番台の旧バージョンでは、'Frequency Entryプラグイン' が使用できて
中心周波数と受信周波数の両方の設定が容易なのですが、最新のSDR#1400番台の
バージョンでは 'Frequency Entryプラグイン' を認識しないので 一工夫が必要
です。SDR#の使い方は各局によりそれぞれですが、自局は次のようにしています。
HORYU-4 の S-band (2400.300MHz) 受信の場合を例に挙げます。

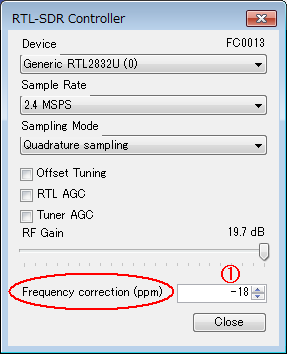

 (1) 最初に、SDR#-Configure(歯車ボタン)で 'Frequncy correction(ppm)'
     の値を設定する。その ppm値の正確な算出調整には、地上局周波数を
     利用するとよい。一度設定すると、その値は SDR#に保持される。
     http://www.asahi-net.or.jp/~ei7m-wkt/numbr798.htm#fcd2

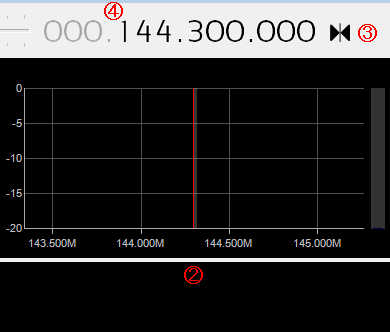

 (2) SDR#上段の Spectrum画面の中の縦赤線を中心部にドラッグ移動。
 (3) SDR#上段右上で、三角固定ボタン(Center tunig) を選択。
 (4) SDR#上段の周波数を、縦赤線中心部 144.300.000 に設定。

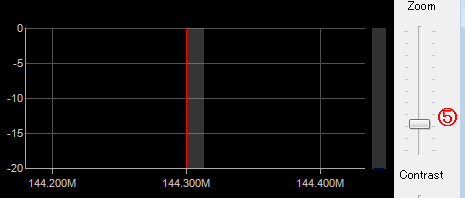

 (5) SDR#上段右上の Zoomバーで、適切 (±100kHz幅) に Zoom Up.

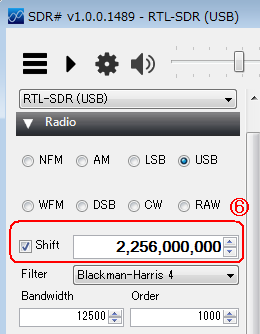

 (6) SDR#左側の Shift欄に、2,256,000,000 を設定してチェック。
     (コンバーター '2,400.000MHz → 144.000MHz' に設定される｡)
     http://www.asahi-net.or.jp/~ei7m-wkt/numbr912.htm#shift

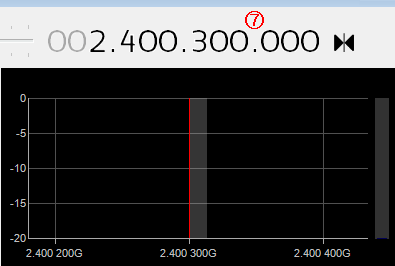

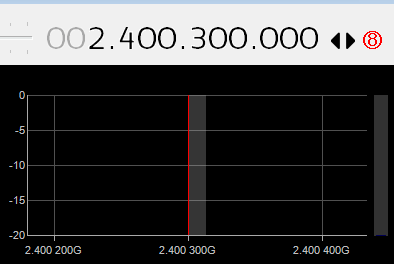

 (7) SDR#上段の周波数を、縦赤線中心部 2400.300.000 に変更。




 (8) SDR#上段右上で、三角開放ボタン(Free tuning) に変更。

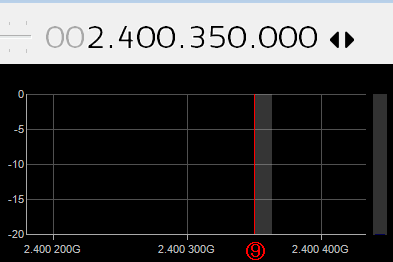

 (9) 中心部縦赤線を、表示周波数をクリックして変更するか、あるいは
     ドラッグするかして、2.400.350.000 付近に移動する。その理由は
     SDR#の中心部分にありがちなノイズを避けるために、信号を受信す
     る時は中心部赤縦線を SDR#_Spectrum画面の中心部から右側部分に
     移動させておくことにある。HORYU-4 S-band幅は、100kHz である。

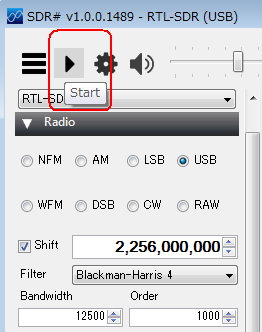

(10) Start SDR#.




(11) ドップラーシフトに合わせ、縦赤線を左に徐々に移動させる。

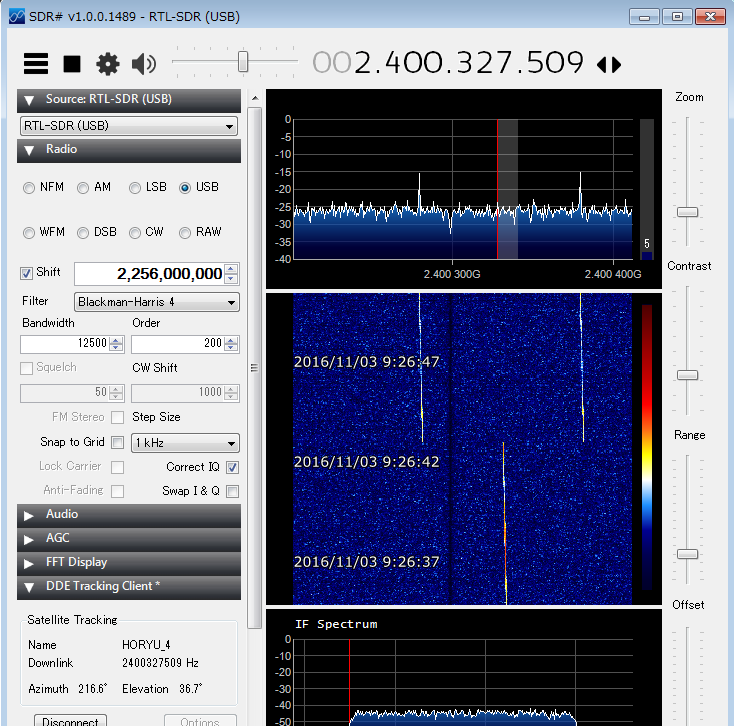

(12) あるいは 'Orbitron + DDE_Tracker' により周波数自動追尾。
     http://www.asahi-net.or.jp/~ei7m-wkt/numbr927.htm

       Orbitron run → SDR# run and start
        → DDE Tracking Client Options: Orbitron → Connect
        → Orbitron DDE run → SDR# automatic tracking frequency

(13) HORYU-4 S-band 実際の受信の様子

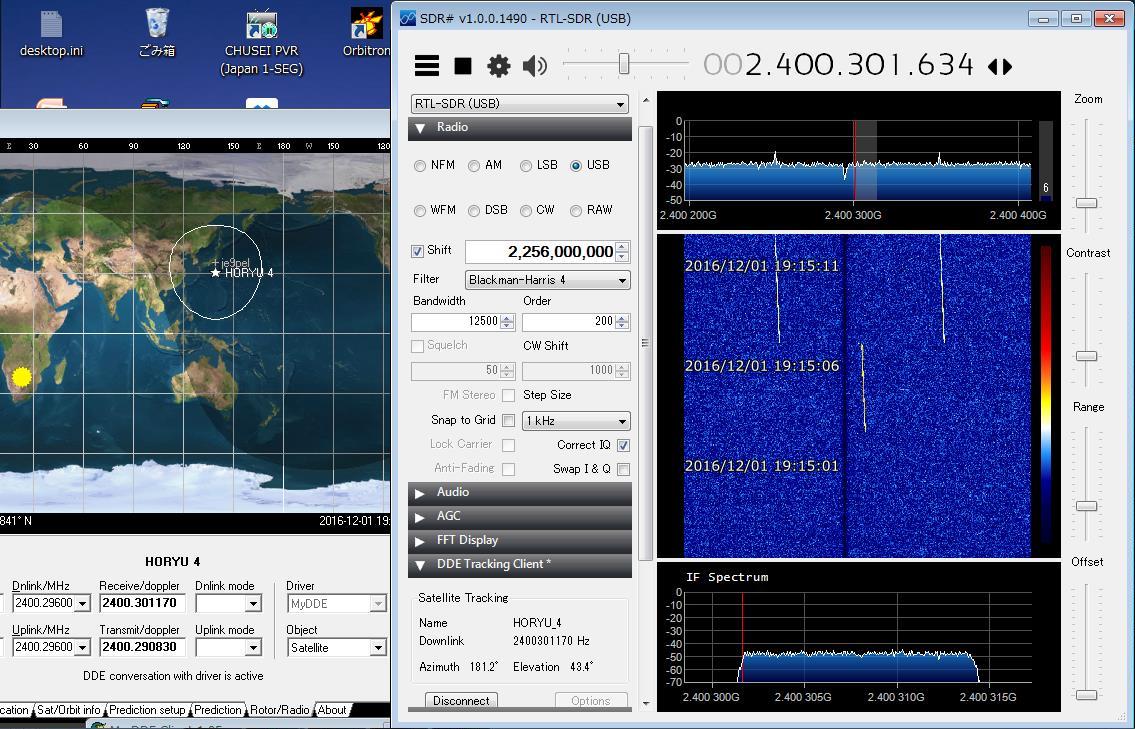

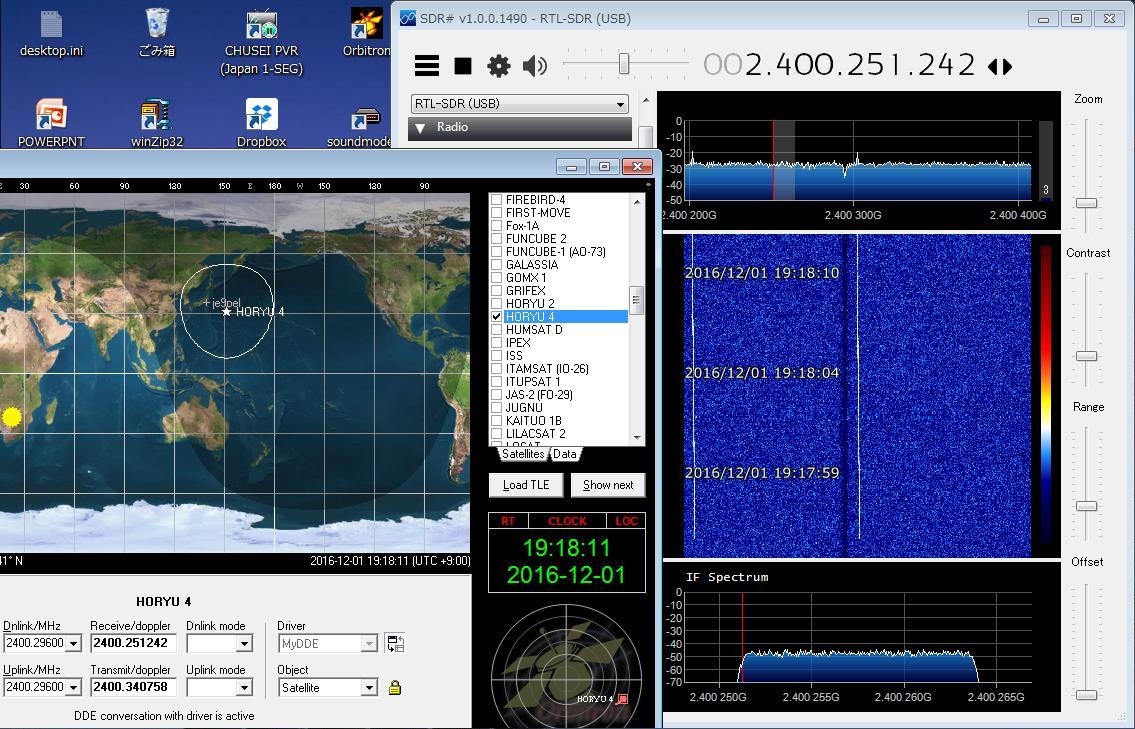

HORYU-4 2.4GHz heard
19:09-19:21JST, 1st Dec 2016, Ele 44 WS-S-N, 2400.300MHz USB

HORYU-4 2.4GHz信号を、粘りに粘って一ヶ月ぶりに確認しました。SDR#_FFT画面
のフィルター USB_12.5kHz幅 の中心付近で信号を受信したいので、Orbitron の
周波数設定を、標準周波数より -4kHz の 2400.296MHz に設定してしています。
他の USB衛星を受信する時も、同様に Orbitron の周波数設定は、-4kHz を設定
しています。 DTUsat-2 の時も同様にしていて、ドップラーシフトは自動追尾で
正確に周波数を追うことができます。しかし、これでは2.4GHz衛星特有の大きな
ドップラーシフトを耳で体感できないので、次回のパス(HORYU-4, 20:50JST)は、
自動追尾ではなく、手動追尾で周波数を追ってみようと思います。

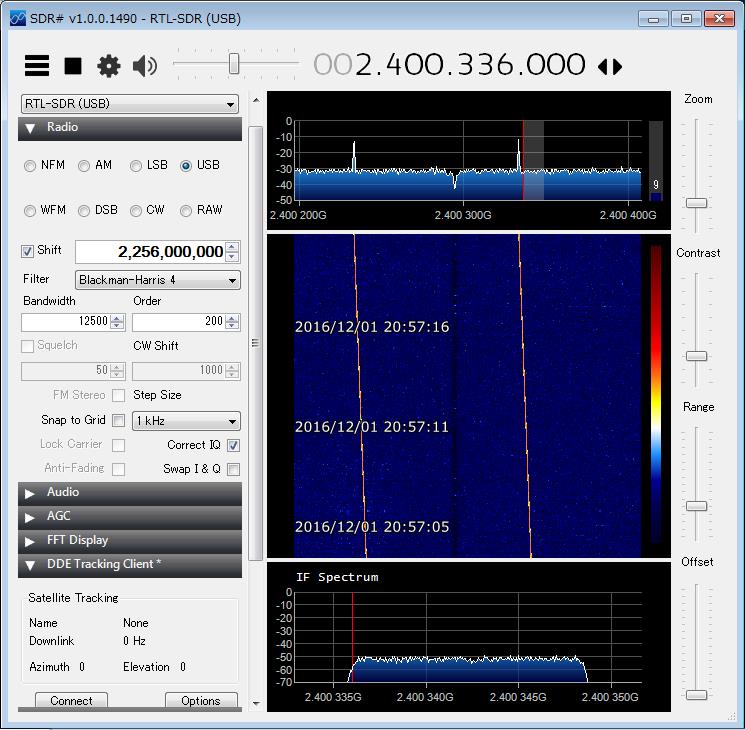

HORYU-4 2.4GHz doppler shift
20:50-21:03JST, 1st Dec 2016, Ele 42 WS-S-E
http://www.dropbox.com/s/4y7jng6u62wrlh3/61201h25.wav?dl=0

下図の右舷の信号を録音しました。手動追尾だったので、最後が尻切れトンボに
なってしまいましたが、衛星信号のドップラーシフトを体感できる良い音です。
