組立

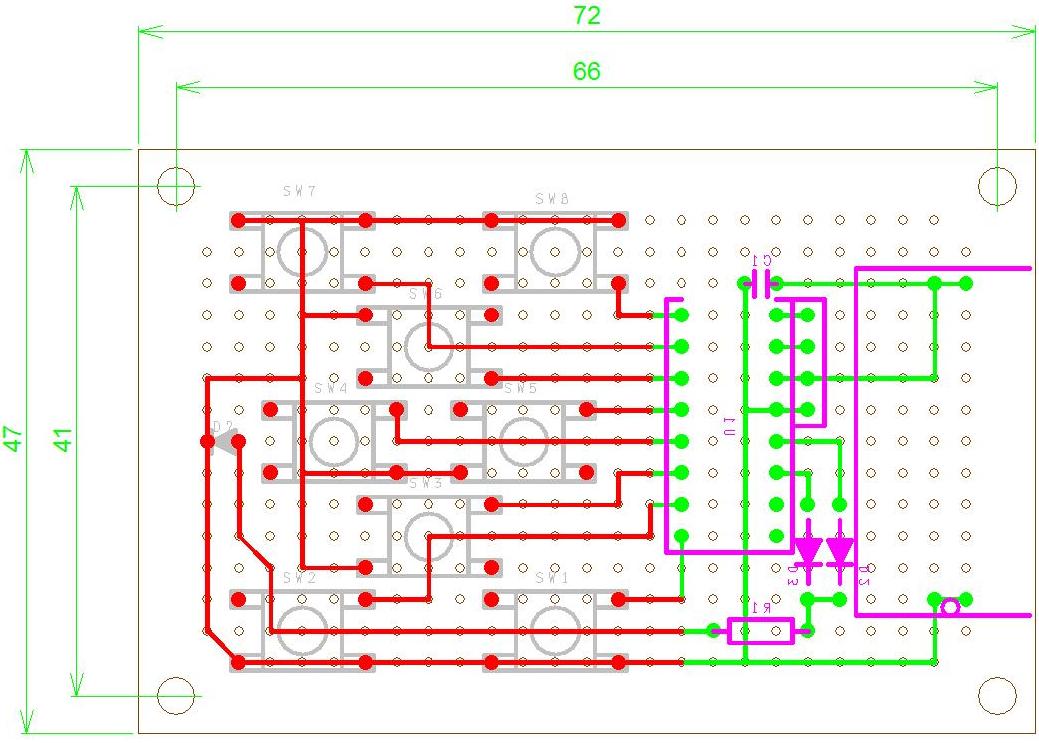

下図にパターン図を示します。スイッチは部品面、マイコンや電池ホルダーは半田面になります。

　
　　　　　　　　　　　　　　　　　　　部品面　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半田面

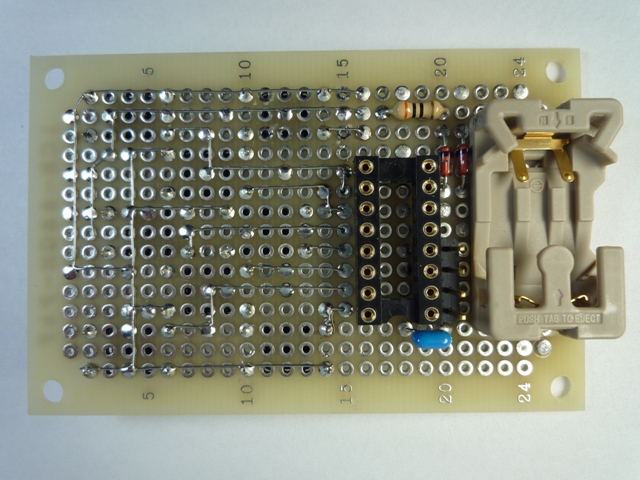

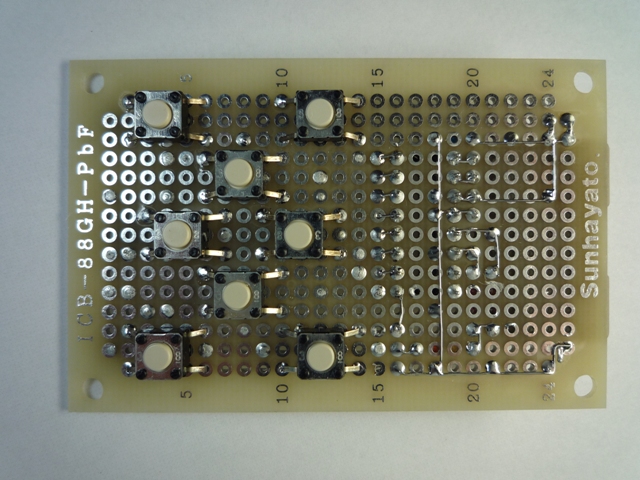

基板はサンハヤトのユニバーサル基板ICB-88GH-PｂF、コイン電池ホルダーはタカチのBA2032です。ダイオードは１S2076です。スイッチは端子リードを広げて実装します。ケースはタカチのSW-95を使用します。赤外線LEDはOSIR5113Aを使用します。写真にはまだ赤外線LEDは実装されていません。

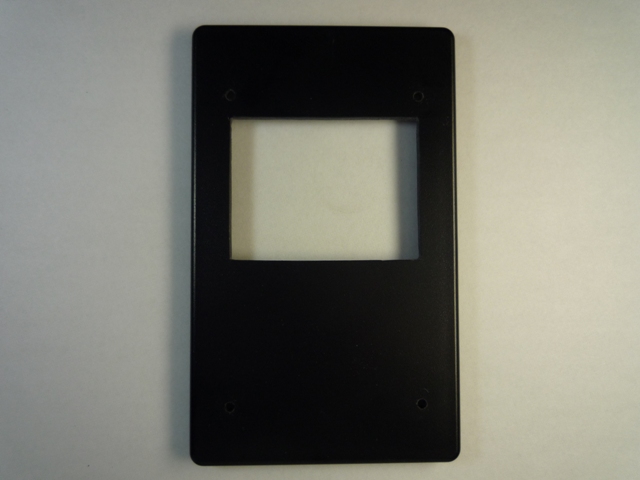

ケースのフタ側にスイッチ用の角穴(縦31ｍｍ、横41ｍｍ）と基板固定用の穴(φ2ｍｍ）をあけます。本体側は赤外線LED用にφ5ｍｍの穴をあけます。

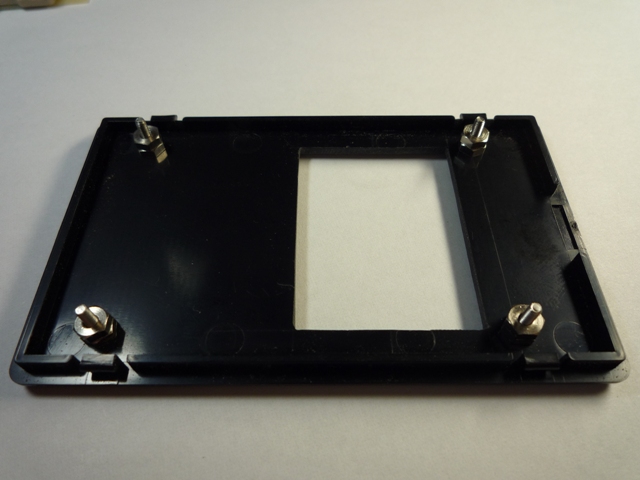

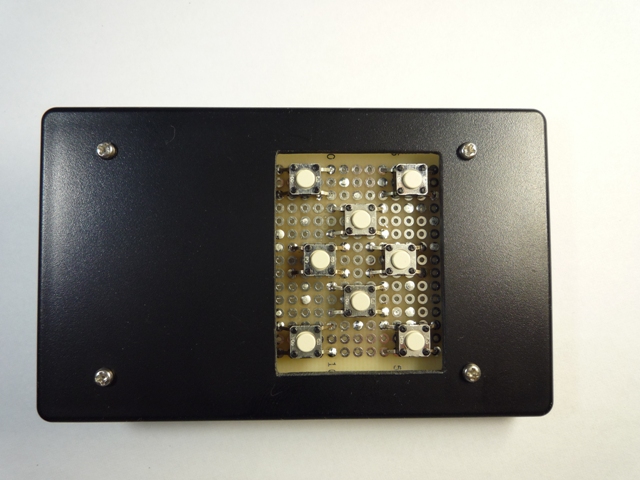

基板の固定は２ｍｍのビスに2.6mm用ナットを2段重ねると高さ4mmになります。その上から基板を乗せて2mm用ナットで固定します。

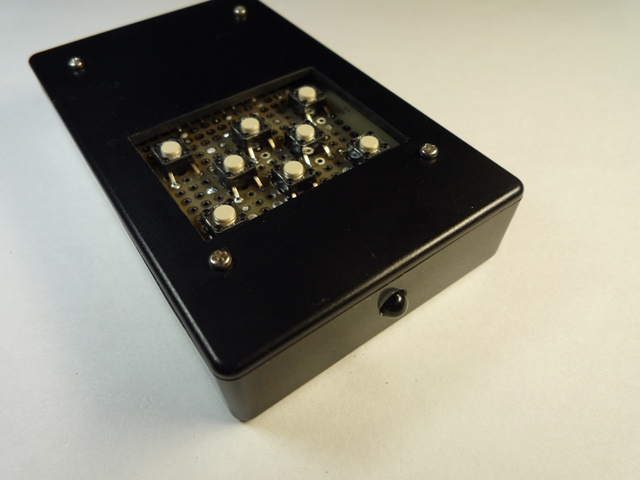

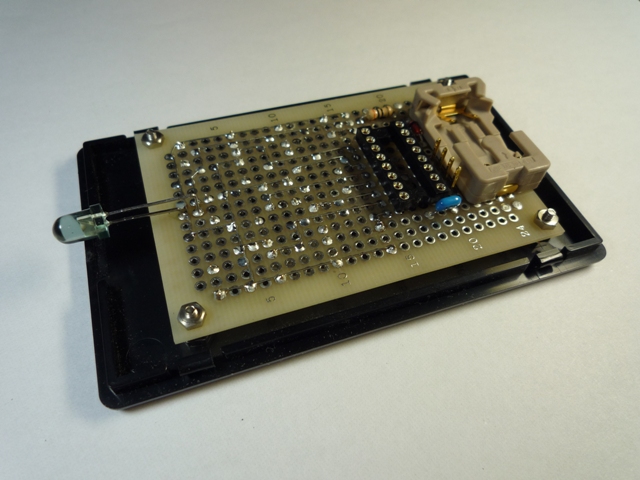

赤外線LEDを下の写真のようにケースの穴に合わせて取り付けます。

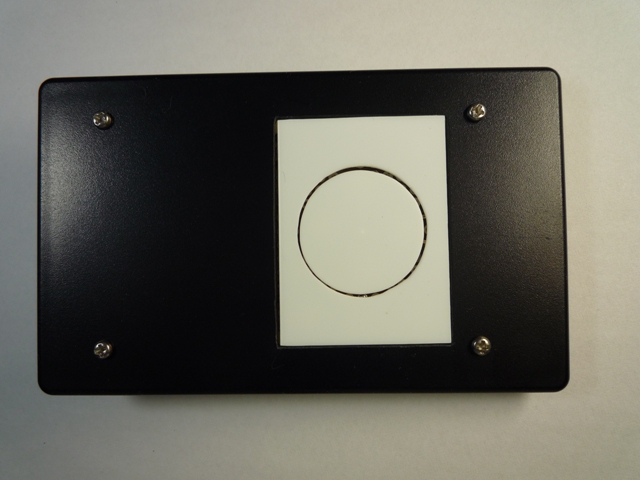

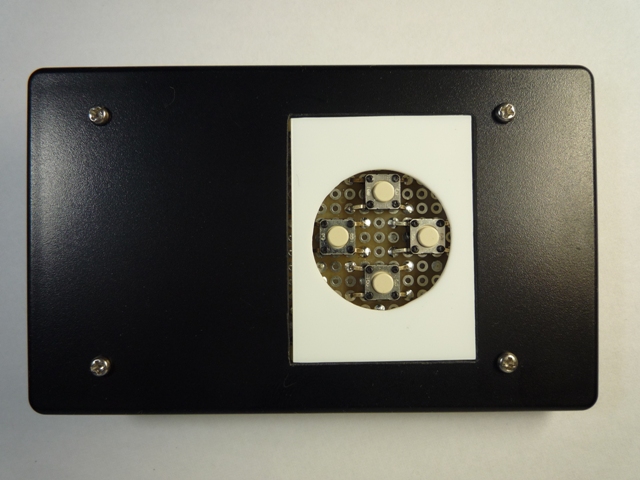

基板を固定したら下の写真のように、スイッチの上に板厚1.2mmのプラ板を縦30mm、横40mmにカットし、中心にφ23mmの○穴をくりぬいた板に両面テープを使って貼り付けます。中央にはφ22mmの円形にカットしてプラ板を貼り付けます。

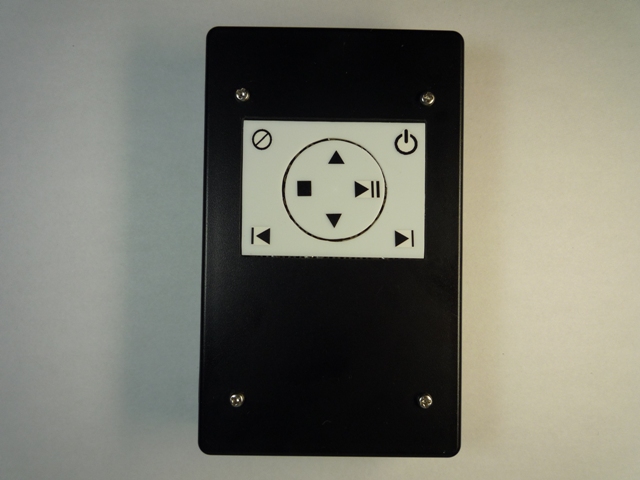

テプラを使ってスイッチの上にマークを張り付ければ完成です。下の写真はUSB DAC SYSTEM用リモコンとしてマークを貼りつけました。
