デバイス設定

プロセッサーエキスパート(PE)を使って設定します。

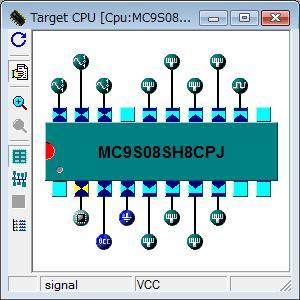

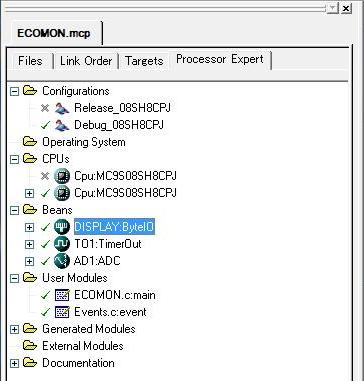

下図のBeansフォルダがPEで設定した結果です。プロジェクト名はECOMONです。
　・DISPLAY　　：LED出力ポート設定
　・TO1　　　　　：タイマー出力設定（バスクロック周波数測定用）
　・AD1　　　　　：AD変換入力設定

CodeWarriorで作成したプロジェクトフォルダをダウンロードできます。CODEフォルダに全てのソースがあります。
ECOMON.lzh へのリンク←クリックしてダウンロードしてください。

【LED出力ポート設定】ByteIO

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。

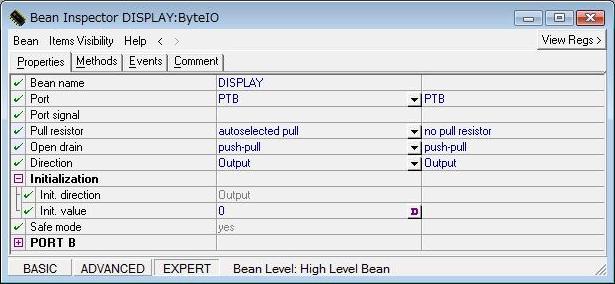

Bean nameはDISPLAYです。PortはPTBに設定します。DirectionをOutputに設定します。これでポートBは8ビットデータ出力として設定されます。

【タイマー出力設定（バスクロック周波数測定用）】TimerOut

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。

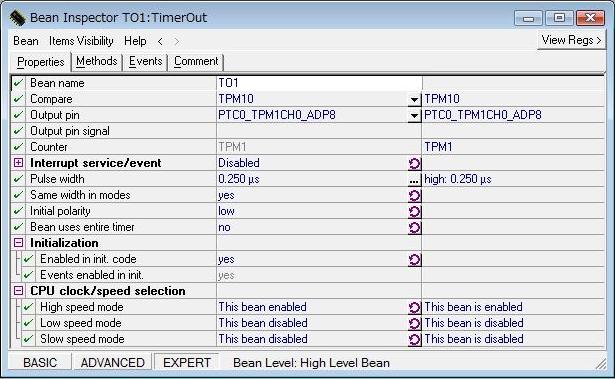

Pulse widthを0.25μSに設定します。内臓基準クロックのTRIM設定をする為の出力です。２MHｚが出力されますのでメインプログラムのTRIMレジスタの値を選んで最も2.00MHｚに近い周波数になるように設定してください。

【AD変換入力設定】ADC

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。

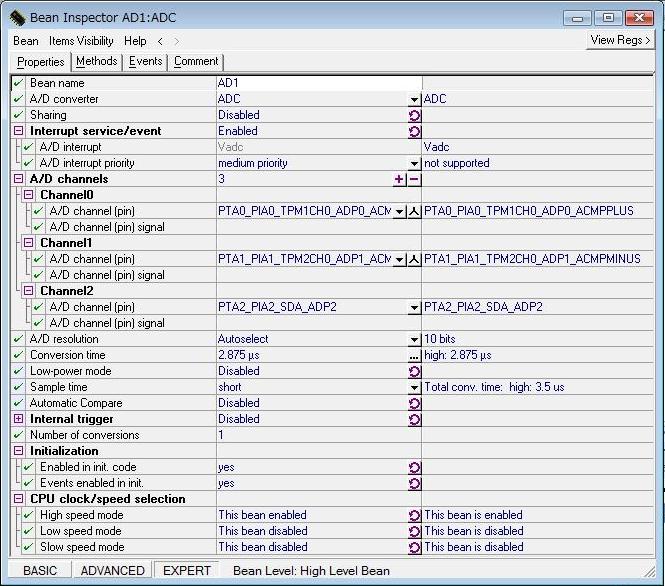

A/D channelsを3に設定し、Channel0〜2をそれぞれADP0〜ADP2に設定します。三軸加速度センサーのアナログ出力がこのAD変換入力に接続され、それぞれ10ビットでAD変換されます。

【CPU設定】MC9S08SH8CPJ

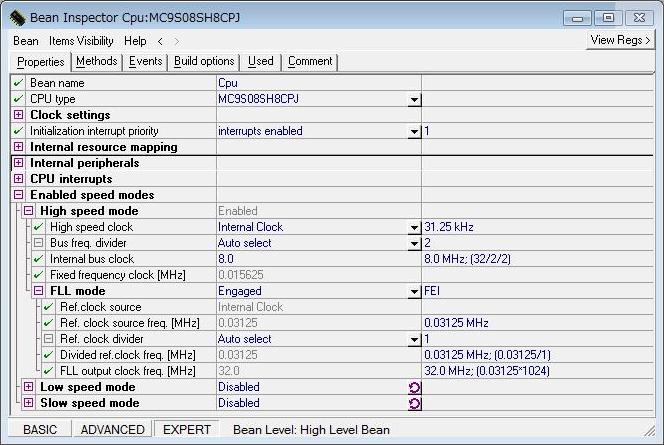

CPUの設定は特に変更していません。バスクロックは8Mhzです。MethodsでDelay100USをダブルクリックしてチェックを入れてください。
全ての設定が終わったら左上のコマンドProsessor ExpertのGenerate Code’プロジェクト名’をクリックしてコードを生成します。
