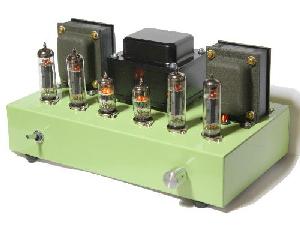

６ＣＷ５ circlotron アンプ





　　今まではマッキントッシュタイプのＣＳＰ

　Ｐアンプを組んで来たのですが、同じＣＳＰ

　Ｐ方式にＣＩＲＣＬＯＴＲＯＮというのがあ

　ります。しかしこの回路用のトランスは既製

　品では適合する物がないのですが、度々お世

　話になっているＡＲＩＴＯさんのご厚意によ

　り、専用トランスが調達出来ましたので６Ｃ

　Ｗ５で組んでみたところ、一部問題もありま

　したが概ね良い結果が得られました。

　ＣＩＲＣＬＯＴＲＯＮは私にとって未知の回路なので、いきなり本製作に取り掛かるのはリスクが大き

いと思って当初はバラックセットで組みましたが、案の定というか途中で寄生発振に見舞われ、さらには

思いも寄らぬノイズにも遭遇してしまいました。このノイズについては、まだ完全に解決した訳ではない

のですが、それ以外は一応の結果が出たので本製作に取り掛かりました。

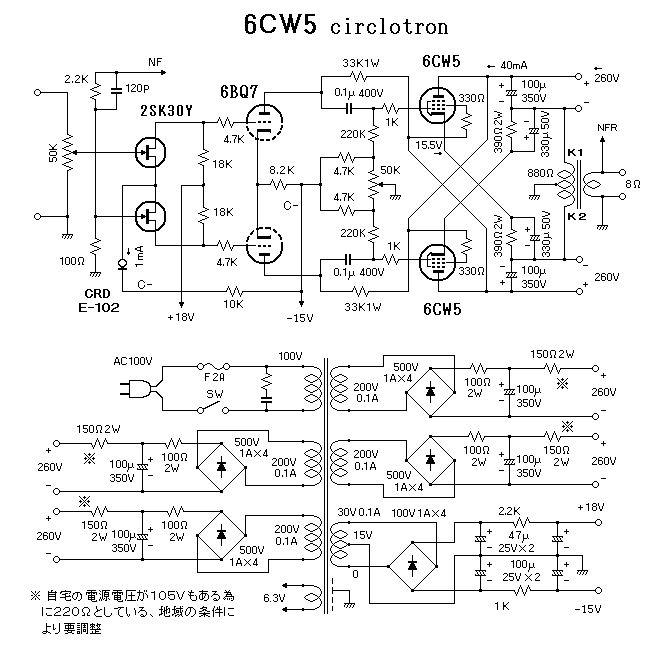

　まず回路としては以下のようになりました。




　ｃｉｒｃｌｏｔｒｏｎ回路の動作原理についての詳しい事は、そのうちＡＲＩＴＯさんがＣＳＰＰ解説

ページを作るとの事なので、そちらを参照して頂きたいと思うのですが、簡単にいえばマッキントッシュ

タイプと同じく５０％のカソードＮＦとして動作し、出力信号は同じ巻線上を上下双方の負荷として流れ

ます。回路図を一見すると１００％カソード負荷に見えるのですが、負荷の中点が接地されていて、この

接地基準の入力信号によって励振されるので、負荷はプレートとカソードの半々となるのです。

　ＣＳＰＰ回路を理解するためにはマッキントッシュタイプよりも、むしろサークルトロンタイプの方が

ＣＳＰＰの基本回路に近いので理解し易いのではないかと思いますが、とりあえず入力信号と出力信号

の関係について、実際に回路を考える時に避けて通れないので簡単に説明したいと思います。

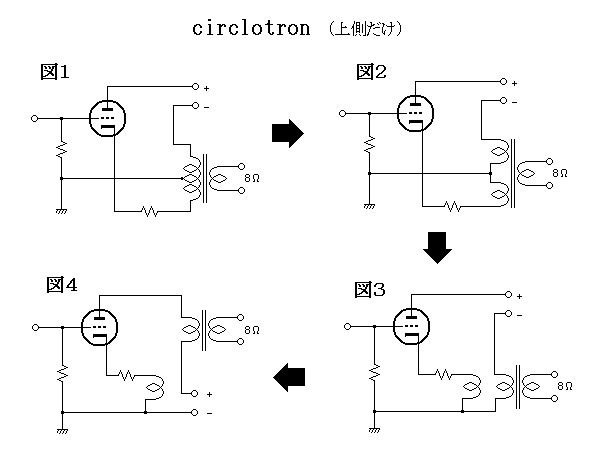

　上の図１はサークルトロン出力段の上側の回路だけを抜き出して三極管で描いたものです。そして負荷

巻線の中点を接地しているので、その上下の巻線を別巻線として描いたのが図２です。さらにカソード側

の巻線を交差しないように反転したのが図３です。このように描くとプレートとアースの間に電源と負荷

が直列に入っていて、これを上下に入れ替えても交流的には不変である事が分かると思います。そこで、

この両者を入れ替えて描いたのが図４ですが、通常のプレート負荷回路にＫＮＦが掛かっているだけだと

いう事が理解できると思います。ただ、このＫＮＦ巻線はプレート負荷と同じ巻数なので５０％のＫＮＦ

となる訳です。

　そのような訳でドライブの条件もマッキントッシュタイプと同じで、本機では、やはりブートストラッ

プを掛けてドライブ電圧の嵩上げをしています。それ以外は理解してしまえば難しい動作ではないのです

が、実際に組み立てるとなると、フローティング電源が上下左右と四つも必要となるのが唯一の欠点で、

製作に当たっては従来の立てラグ配線だけでなく、初段と電源回路は平ラグかユニバーサル基板を使った

方が良さそうです。

　その他の注意点としては、初段のＦＥＴは倍くらい入手して特性の合った物を選別して下さい。選別の

方法はこちらのページを参考にして下さい。また出力管もＤＣバランスは付けていますが、組み立て後の

現物合わせでも良いので特性の近いものを選んで下さい。さらに電源の抵抗が要調整となっているのは、

自宅の電灯線電圧が常に高めで休日などは１０６Ｖもある為に、規定の１００Ｖの場合の整流後電圧が分

からないので、この抵抗で各地域での電圧に合わせるようにして下さい。６ＣＷ５はＳＧ電圧が２２５Ｖ

となっているのですが、フルスイング時には電源電圧が降下しますし、ＫＮＦではＵＬや三結と同じよう

に最大ＳＧ電圧が高く設定できると思うので、無信号時２６０Ｖとなるようにしました。

　一方、もしも回路が不安定になるようでしたら、ＳＧのパラ止め抵抗３３０Ωを増やしてみて下さい。

当初はこれを入れなかった為に寄生発振に悩まされてしまいました。６ＣＷ５ＣＳＰＰの先輩である上条

さんの作例を見たら、やはり入っていました。諸先輩の作例はよく見なければいけませんね。通常のＰＰ

回路での五極管動作なら、ＳＧは交流的に接地ですから発振する事は無いのですが、ここら辺りの動作も

ＣＳＰＰを組む上での注意点となるようです。


諸　特　性


　本機は折衷バイアスでカソード

にも抵抗が入っているので、フル

スイング時の電圧降下が大きいの

ですが、１５Ｗの出力を得ること

が出来ました。

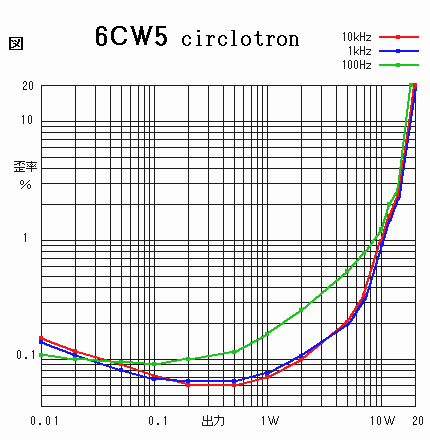

　一方の歪率特性は前章のＵＬ接

続アンプに似たカーブで、中出力

でも低歪を保っていますが、低域

特性だけはＤＣバランスが不十分

だったようです。



無歪出力15.1Ｗ　THD2.3％１kHz

ＮＦＢ　　１１.４ｄＢ

ＤＦ=１０　on-off法１kHz 1V

利得 ２３.９ｄＢ(15.6倍) １kHz

残留ノイズ　０.４０ｍＶ

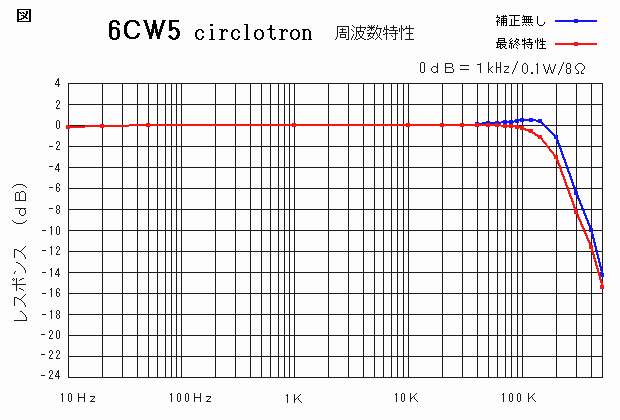

　次に周波数特性で、これは見事といって良いほど高域まで素直に伸びています。こういう特性が出せる

からこそのＣＳＰＰ方式なのだと思います。本機も負帰還は掛けていますが、通常の負帰還アンプで帯域

を伸ばそうとすると大概は鋭いピークを生じるので、測定器を駆使して補正を掛けなければならないので

すが、これなら補正無しでも問題なさそうです。ただ100kHzを超えた辺りで僅かに盛り上がっているので

おまじない程度の軽い補正を掛けました。

　最終的な高域特性としては、補正後でも１０〜２００ｋＨｚ／−３ｄＢの広帯域となっています。

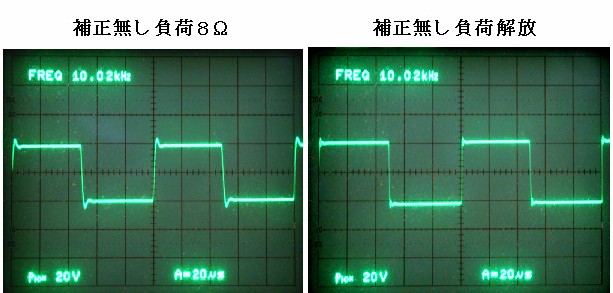

　方形波応答では僅かにオーバーシュートがありますが、リギンクなどのない整った波形で負荷開放でも

乱れはありませんでした。

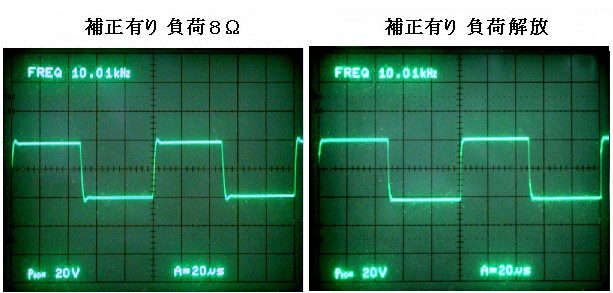

　ただ周波数特性での盛り上がりを直す為に、微分補正として１２０Ｐを追加してみたところ、オーバー

シュートはかなり小さくなり、負荷開放ではまったく見えなくなりました。なお補正の１２０Ｐというの

は手持ちがあったので使ったまでで、ここは１００Ｐでも問題ないです。

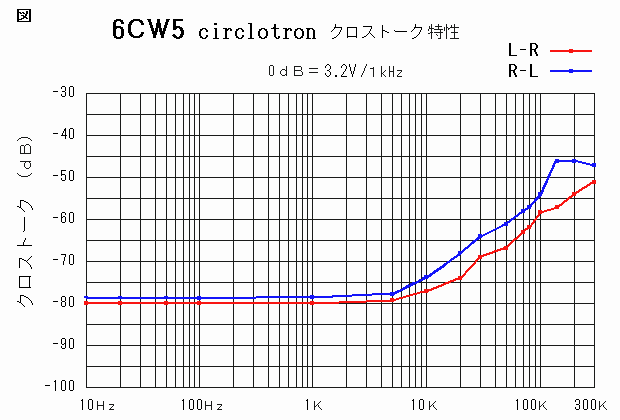

　最後にクロストーク特性をご覧頂きたいと思います。５ｋＨｚより下の領域はほぼ平坦ですが、これは

残留ノイズを測っているようなものですし、それより上の領域でも可聴帯域の２０ｋＨｚまでは良好な特

性を見せていると思います。



　一方、サークルトロンアンプではフローティング電源の各巻線を一つの電源トランスで纏めようとする

と、巻線間に発生する静電容量によって左右のクロストークが悪化するので、本機では各Ｂ巻線間にシー

ルドを入れるという、かなり特殊な対処法を施していますが、当初はシールドの無いトランスを用いてい

た為に、クロストークは１kHzから上昇を始めて高域はさらに急激に悪化するという状態でした。しかし

改良後は上記のとおりで、何ら問題ないレベルに納まっていると思います。


　雑　感

　文頭でのノイズというのは、詳しくは次章で述べますが球がヒートアップするまでの間にジーノイズが

出る現象で、これは１０秒程度なので実用上は我慢できない程ではないのですが、微妙に不具合を抱えた

未完のアンプという印象が付きまとってしまいます。また本機のように電源の各巻線間にシールドを入れ

るというのは、通常のトランス屋さんではやってもらえないと思うので（ＡＲＩＴＯさんに感謝！です）

この方法でのクロストーク対策は今回一回だけの特殊な対処法でしょう。

　ただ本機は、音質的にも特性的にも充分満足出来るアンプだと思うので、とにかく電源回路だけ何とか

工夫をしてノイズとクロストークの問題をクリアすれば、（とりあえずはミュート回路を入れて、ノイズ

が出ないようにしようと思いますが、）ＰＰアンプとして、サークルトロン方式はトップクラスの魅力的

なアンプになると思います。
