・高性能半固定抵抗ＧＦ１２Ｐ
・高圧電池
・ニッセイＭＭＴ積層メタライズドポリエステル・フィルムコンデンサ
・2N3055大電流・大電力版ＭＪ１５０１５
最近、いろいろ、金田式パーツに入手難が続いています。それも含めて、以下に、私オリジナルパーツを紹介しましょう。ま、珍しいというより、これらがＭＪ等の雑誌にあまり登場しないので、オーディオ用にと思い、ご紹介します。
ＧＦ１２Ｐ シャフト長5mm
(99/8/21追加)
東京コスモスのこの大きさの半固定抵抗のなかで、最も高価なものですが、接点稼働寿命が最も長く、ガリオームになりにくい、すばらしい機械的特性を持っています。肝心の音質は？となると、幻の名器・コパルＮ−１３Ｔとは全く違った種類の音ではあるが、他の現行の半固定抵抗より情報量は高い、というのがもっぱらの私の周りの評価です。
これは、秋葉原の海神無線に私と私の友人が数名注文したのをきっかけに、常時在庫するようになったようです。（私がＮＩＦＴＹのＦＡＶに紹介したのが、一番最初の様です。）
★『無線と実験』1998年１２月号の金田明彦氏の記事にて、金田氏が採用をしました。これはシャフトが5ｍｍのものですが、同じＧＦ１２Ｐです。（何を隠そう、私がサンプルを金田氏に送りました。）
これは、何に使うのかというと、ＤＣマイクのコンデンサ・マイク・カプセルの成極電圧用です。金田先生は、００６Ｐを直列につなぎ、レギュレータで落とす、もしくはレギュレータ無しで１．５Ｖの電池でカサ上げして＋６０Ｖもしくは＋６２Ｖを作り出しています。ところが、これらの電池はレギュレータを使わないという条件の元では、消費電流がμＡオーダー以下ですので、００６Ｐよりもっと容量の小さな容量の電池でもＯＫなはず。そこでこんな電池を見つけました。
私のやっている組み合わせは、ショップスのユニットでＷ１５を二本＋００６Ｐ一個で約６０Ｖ、ＡＫＧのユニットを使う場合、１．５Ｖを追加して、約６１．５Ｖで使います。
入手先は、東急ハンズ、カメラ専門店、秋葉原電池専門店など・・・。
2SK2201基本データ
|
|
|
|
|
|
|
|
|
ドレイン・ソース間電圧 |
VDSS |
ID=10mA,VGS=0V |
|
100 |
|
V |
|
ドレイン・ゲート間電圧 |
VDGR |
Rgs=20kΩ |
|
100 |
|
V |
|
ゲート・ソース間電圧 |
VGSS |
|
|
±20 |
|
V |
|
ドレイン電流/ＤＣ |
ID |
|
|
3 |
|
A |
|
ドレイン電流/パルス |
IDP |
|
|
12 |
|
A |
|
許容損失 |
PD |
Tc=25℃ |
|
20 |
|
W |
|
チャンネル温度 |
Tch |
|
|
150 |
|
℃ |
|
ゲート漏れ電流 |
IGSS |
VGS=±16V,VDS=0V |
|
|
±10 |
μA |
|
ドレイン・ソース間オン抵抗 |
RDS(ON) |
VGS=4V,ID=2A |
|
0.36 |
0.45 |
Ω |
|
ドレイン・ソース間オン抵抗 |
RDS(ON) |
VGS=10V,ID=2A |
|
0.28 |
0.35 |
Ω |
|
入力容量 |
Ciss |
VDS=10V,VGS=0V,f=1MHz |
|
280 |
|
pF |
|
帰還容量 |
Crss |
VDS=10V,VGS=0V,f=1MHz |
|
50 |
|
pF |
|
出力容量 |
Coss |
VDS=10V,VGS=0V,f=1MHz |
|
105 |
|
pF |
|
順方向伝達アドミッタンス |
|Yfs| |
VGS=10V,ID=2A |
1.5 |
3.5 |
|
S |

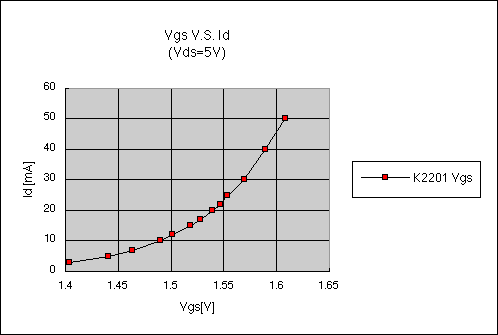

オールＦＥＴプリの出力Ｔｒに、と思い、入手しました。ｆ特は高いし、ｇｍは大きい。ですが、入力容量や帰還容量はやはり大きいですが、それをネグレッシブにするほど、ｇｍが大きいです。詳しい特性は、東芝半導体サイトをご覧下さい・・・・と行きたいところですが、実は、プリの出力段に使うときのような小電流領域の静特性は東芝発表のデータに載っていないので、自分で測ってみました。
まぁ、適当な(^_^;)測定なので、参考までに。実際には、製品間のバラツキでグラフ自体が左右にシフトするものとなるでしょう。
米ウルトラライフ社の、珍しい９Ｖマンガン・リチウム電池です。これと同様のドイツ・ゾンネシャイン社のものが秋葉原の秋月で売られていたのですが、在庫切れか、はたまたトラブルでも起こしたのか、突然店頭から消えてしまいました。そう、リチウム電池は発火の危険があるのです。取り扱いには要注意で、捨てるときも、端子をテープで絶縁してから捨てるように！
メーカー発表のデータを見る限り、ウルトラライフ社のものの方が１割位長持ちするはずです。
これは、生録に活用しています。軽い軽い！！＼(^｡^)／。予備電池として、ＤＣマイク用にもよいし、アナログデッキ用にも十分一回の録音にもつ。単三マンガンクラスの容量があります。また、００６Ｐ型アルカリ電池の三倍の容量です。いろんなものにも応用できます。
他に応用としては、バッテリープリの電源に使っても、相当持つと思います。
入手は、秋葉原の田中無線で注文取り寄せです。私の購入価格は＠￥１、１００。
これは、オーディオ以外にも、いろいろと応用できますよ！
ローコストにアンプを作りたいとき、実にコンビニエンス？なフィルムコンデンサです。小さくて、積層なのでＬ成分が小さく、音には良い。最高耐圧６３Ｖなので気をつけてください。５０Ｖ耐圧品であれば、秋葉原の海神無線で売っています。右隣の店にもありました。また、値が揃っていませんが、秋月にも置いてあります。ローコストでアンプを作りたいときには、とても良いです。
２Ｎ５４６５は良い石ですが、これも生産中止・・・・・と思いきや、実は、２Ｎ５４６５は２Ｎ５４６２の耐圧選別品で、２Ｎ５４６２（40V耐圧）は未だに生産されています。シリコニクス、モトローラで作られているはずです。耐圧が低いですが、実際に実験したところ、６０Ｖまで耐えられるものがかなりありました。ほとんど２Ｎ５４６５として使えます。
ＰｃｈのジャンクションＦＥＴで汎用品は少ないので、需要が多いものと思われます。なんと、これのチップ品まで出ていますので、当面は無くならないでしょう。昔は２Ｎ５４６５は２Ｎ５４６２の選別をして、出荷していたものと思われますが、その選別を止めてしまって、規格が甘い２Ｎ５４６２のみを残したものと思われますので、２Ｎ５４６２は２Ｎ５４６５と同様に使えます。（耐圧が若干低いだけ。）耐圧以外では、Ｉｄｓｓの違いでは、実は２Ｎ５４６０、２Ｎ５４６１が存在します。また、これらの高耐圧品として、２Ｎ５４６３、２Ｎ５４６４が以前は存在しました。つまり、Ｉｄｓｓ、耐圧の条件さえあれば、これらの石は全て同様に使え、無名メーカーのものより遥に信頼が高いので、これらを使うようにしましょう！
データは、シリコニクスのサイトから入手可能ですので、そちらをご覧下さい。
２ＳＪ７２は、ｇｍが大きなＰｃｈＦＥＴとしては良い石でした。いろいろ欠点はあるものの、Ｐｃｈでこれだけｇｍの大きなジャンクションＦＥＴは他にはない。
実は、このＦＥＴの同等品が存在していたことはご存じでしょうか？ＩｎｔｅｒＦＥＴというメーカーから、ＩＦＰ７２とう型番で出ていたのです。しかも、これ、メタルキャン！！
残念ながら、現在は生産中止ですし、私も持っていません。これ、広いアメリカをどなたか探し回ってみませんか？(^_^;)。
２ＳＫ１４６の同等品、ＩＦＮ１４６というのもあり、これは現行品のようで、マッチド・ＦＥＴで、同一パッケージに入ったメタルキャンです。２ＳＫ１４６の様に、金属のキャップで二つの石をかぶせてつなげているものではありません。
ＩｎｔｅｒＦＥＴの輸入代理店は、コーンズ・アンド・カンパニー・リミテッドです。

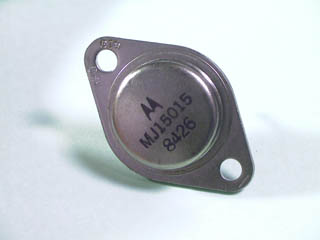

モトローラの２Ｎ３０５５の大電流・大電力版です。これでハイパワーなものを作れます。99/10現在でも作られている模様です。データシートは、モトローラのサイトをご覧ください。
