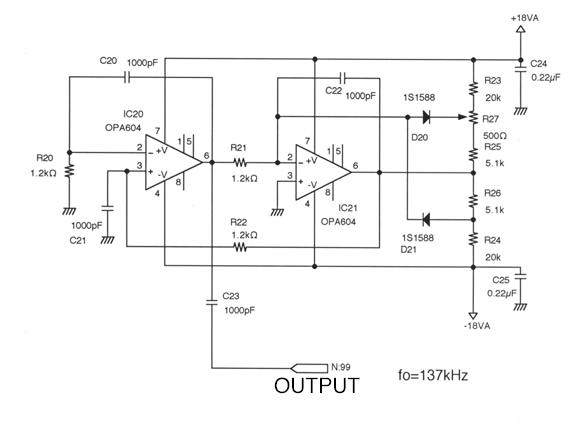

私の回路です。参考にしてください。
Ｒ２７は、本当はスペアナ等で観測して、一番歪が小さくなるように調整する。しかし、スペアナが無い場合には、ＩＣ２１を抜いて発振を止めた状態でＤ２０のＤ２１のアノードとＤ２０のカソードの絶対電圧が同じになるように調整する（実機の電源を用いること）。
Ｒ２２は、ものの本には何％か大きな値を入れておくと発振周波数が計算通りになる、と書いてあるが、ここはどうもそのままの値を入れておいた方が、発振の安定のためにはよい様である。
Ｃ（C20,21,22）は、最低でも数百ｐＦ以上ないと、発振があまり安定しないことがある。電源を投入する度に若干の周波数や振幅が違ったり、発振途中に突如周波数や振幅が変わることが生じる。おそらく、浮遊容量等のためであろう。
Ｃ２３は、低周波（音声帯域）のノイズ（歪成分）をカットするために入れてある。これはあった方が録音再生ノイズが減る。
