自作ろ過装置

（自作ろ過装置は 1998.10 ～ 2000.10 まで使用）
自作ろ過装置を作るにあたって考えたこと
・	撮影するときに暗いので、水槽上面の蛍光燈をもっと増やしたい。
・	上部ろ過方式を止めるが、この方式の長所「物理マット交換のし易さ」は残したい。
・	オーバフロー方式もいいが、ガラス水槽は加工不可だし、下の水槽をつぶしたくない。
・	白点病の初期対策や水槽内のレイアウト変更時、少な～い水で早く循環したい時がある。
・	ろ過曹の流入量と流出量をどうやって等しくするか。
・	家を空ける時がある、停電した時の対策をどうしよう。
・	空きスペースを利用できる大きさのろ過曹にする。

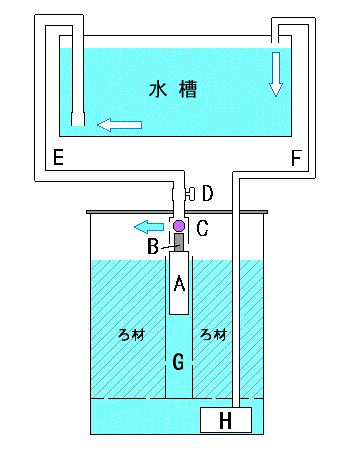

自作ろ過装置概要
	上部式床置型（と名称を付けました）

	A：	洗剤かシャンプーの空きケース
	B：	支持棒（塩ビパイプ13mm）
	C：	13/16変換継手、中の球は子供のオモチャ（スーパーボール）
	D：	止水栓
	E：	16mmホース（ろ過装置への流入）
	F：	12mmホース（ろ過装置から流出）
	G：	塩ビパイプ
	H：	水中ポンプ

	・	流入量を調節する方式です。従って水量はＥ管＞Ｆ管は絶対条件。
	・	浮力によって浮いているＡは水位により上下し、それに伴ってＢとＣ内の球も動く。
	・	流入量が多いと水位が上がりＡが上昇、ＢによりＣ内の球は押し上げられ、流入面積が小さくなることで流入量を制限。
	・	水位が下がると、ＡとＢとＣ内の球も下がり流入量は増加。
	・	水位は、流入量とポンプの排出量が等しくなると変化しなくなる。
	・	停電でポンプが止まった場合、水位は上がり、Ｃ内の球が流入口に完全に押しつけられて流入は止まる。この場合、Ｅ管内部の水が抜けていかないことが絶対条件で、水が抜けると（空気が入ると）サイフォンの原理が成り立たなくなり再稼動できません。
	・	ポンプが再び動き始めると、水位は下がり、ＡとＢとＣ内の球も供に下がって再び流入が開始されます。
	・	水槽内のＥ管（取り入れ口）から空気が入らないかぎり、水槽内の水はいくらでも抜いていくことが可能です。ポンプの負担は変化しませんから。

あとがき
・	実際は、ろ過装置への流入部（G,A～D）は、もっとケースの壁寄りに設け、フタの部分の領域を大きくとって物理マット類の交換をやり易くしてある。
・	縦型ごみ箱を使いましたが、材質がポリプロピレンなので専用の接着剤しか使えませんでした。
・	Cの13/16変換継手のサイズで流量が制限されるので、小型水槽向きです。
・	後にオーバーフロー方式に移行してみると、オーバーフローのほうが簡単でした。
