部品と回路
部品
FlashAir以外は、たまたま手元にあったものを使用しました。
FlashAir W-03: LUAを使うので、W-03以上のバージョンが必要です。
FET: 2SK2232を2個。
センサー: 赤外線反射センサー TCRT5000Lを2個。
LED: 2個。なくても可。
抵抗器: 220Ω2個、1kΩ2個(こちらは、LED不使用の場合は不要)。
可変抵抗器: 50kΩを4個
電池: 単3型ニッケル水素充電池3個、またはアルカリ乾電池2個。
ギヤボックス: タミヤ ツインモーターギヤボックス 70097 (モーター付き)、ギヤ比約200で使用。
タイヤ: 直径3.5cm 2個
その他、ブレッドボード、ソケット、キャスター、電池ボックス、シャーシ用の板など。
SDカードのソケットにリード線をハンダ付けすると折れやすいので、グルーガンのようなもので固定すると良いかもしれません。
回路

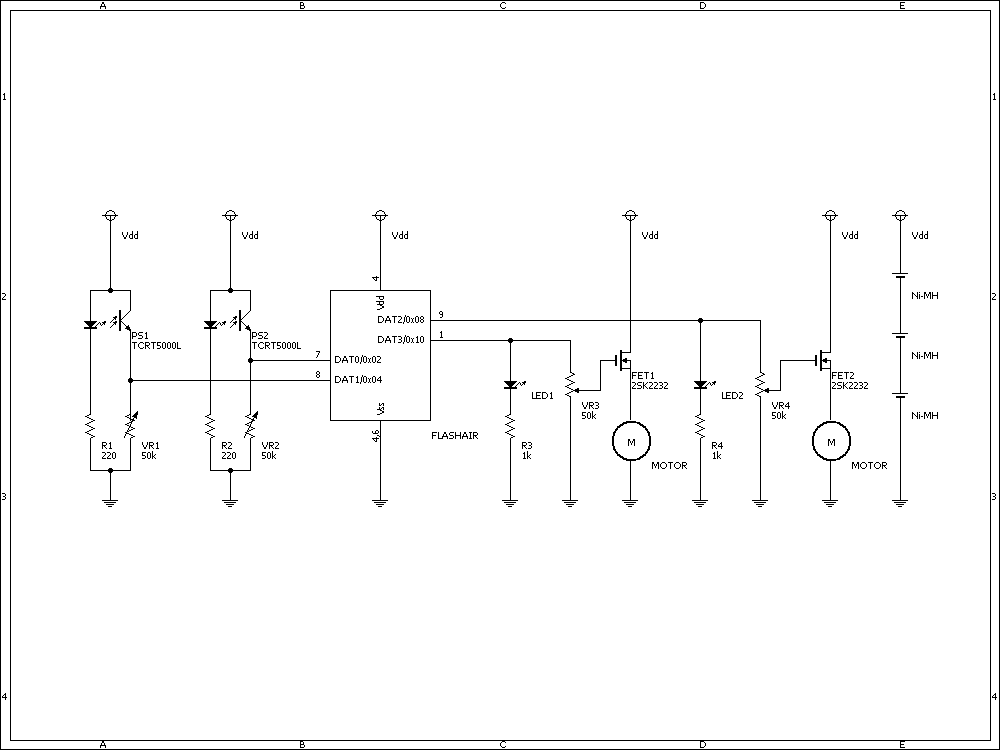

実験に使った回路です。
FLASHAIR
: 8番ピンが左センサー入力、7番ピンが右センサー入力、1番ピンが左モーター出力、9番ピンが右モーター出力です。9番ピンは1番ピンの隣です。VR1
,VR2
: センサーの感度調整用です。回しきって0Ωにしないこと。心配なら1kΩ程度を直列に。LED1
,LED2
,R3
,R4
: FlashAirの出力を見るためのもの。なくても可。VR3
,VR4
: モーターのスピードを調整します。Ni-MH
: ニッケル水素電池3個です。満充電ではFlashAirの動作規格(3.6V)超えてしまいますが、絶対最大定格は超えてないと思います。アルカリ電池2個でも可能ですが、無線LANを使うと20分程度しかもちませんでした。(ただし試したのはダイソーで4本100円のアルカリ電池です)
メカ
メカの主要寸法などは下記のとおりです。
車軸から2つのセンサーの中点までの距離は約5cm。
車軸とキャスターとの距離は約10cm。
2つのセンサー間の距離は約4cm。
センサーから床までの距離は約1cm。
