初版 Dec.11,2008
はじめに
EL34(6CA7)の三結差動プッシュプルは出力が大きく高音質と噂されているのが漏れ聞こえます。私もこれまでに2A3などの三極管で差動プッシュプルのアンプを手がけてきましたが、出力が大きな差動ステレオアンプは作製していなかったので、噂を信じて取り組んでみることとしました。
アンプの構成は、初段が6DJ8(ECC-88)、ドライバーが7119(E-182CC)、出力がEL34(6CA7)三結の三段構成で、7119とEL34の間は直結の全段差動アンプとしました。シャシーはリードのS-2大型弁当箱、サイドウッドは白木の桐です。飾りとして自照式の出力レベルメータをつけました。EL34の動作点を曲がりの少ないA級シングルに近いところにしたため出力を8Wに抑えています(と言うのは負け惜しみで実際は電源トランスのパワー不足)。音の方は期待通りの差動アンプサウンドで大満足しています。 |
EL34(6CA7)とはどんな球?

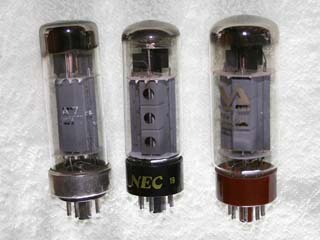

使用したEL34は中国VA製の1ペア2,800円の格安品ですが、私のところには使い込んだNECの6CA7が一組あり、これと同じ音が出ていますのでこの買い物は当たりのようです。 回路構成と設計の概要
終段はEL34三結でプレート電圧300V、プレート電流62.5mA、負荷抵抗P-P間5KΩ、バイアス-21.5Vとしました。7119のプレート電圧は共通電位との電位差を0Vとして、EL34のグリッドと直結しました。この構成で最大12Wの出力が得られますが美味しいところでノンクリップ8Wを仕上がり出力としました(差動アンプなので出力を抑えても電気代は変わりません)。以上から、EL34をフルスイングするためにはグリッドに15V RMS以上を必要とすることが解ります。 |

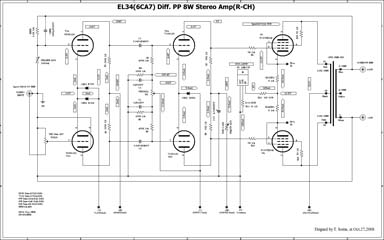

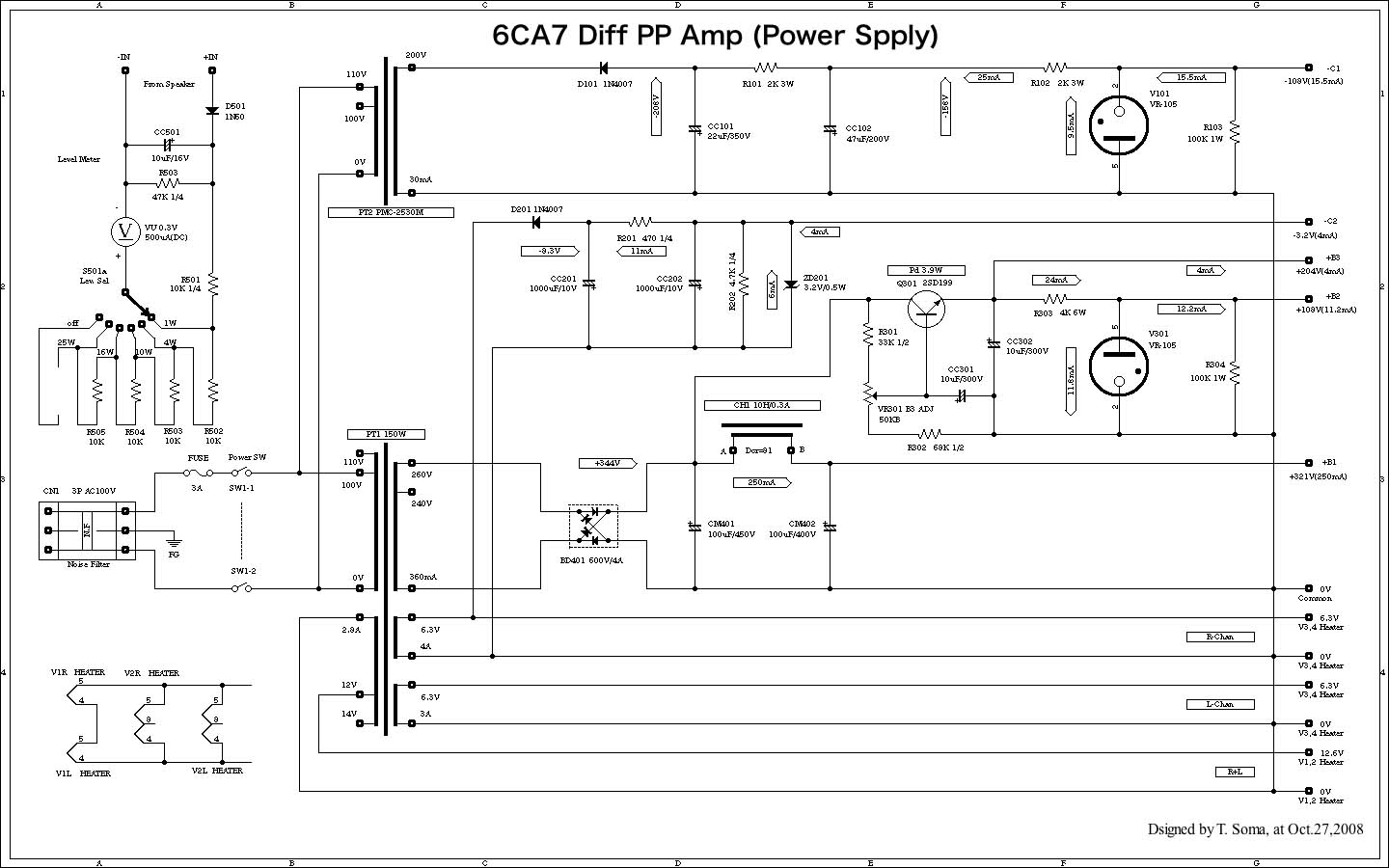

6CA7/EL34の外形EL34三結差動ステレオ・アンプの回路図EL34三結差動アンプの電源回路図 |
製作と音色などについて
本アンプは、とにかくローコストに仕上げることを目標に手持ちの部品を総動員して組み立てました。唯一の贅沢は、フロービスさんが販売している自照式の34Φ丸形VUメータを使って出力レベルメータを付けたことでしょうか。メータには概ね0dbを1W,4W,8W,16Wに切り替えるスイッチを設けています。このメータを見ていると通常は出力1W程度で聴いていることが判ります。 |
