最近記憶力が落ちているのか本で読んだことなど直ぐに忘れてしまって困ります。
ハンドブックや規格表、解説本はかさばるしとても重いので常に持ち歩く訳には行きません。
そこで普段持ち歩くパソコンに必要最低限の情報を書き込んでいつでも参照
できるようにしてみました。
「電子部品の知識」の目次
トランジスタの規格、基本動作
●トランジスタ名
●トランジスタの基本３回路
ＦＥＴの規格、基本動作
▲FET増幅器の基本３回路
▲FETとトランジスタの違い
コンデンサ、抵抗
■許容差表示
■Ｅシリーズ
■電解コンデンサの定格電圧とサージ電圧
■温度補償用の特性表示
コイル、インダクター
コイル、インダクターは電子回路に欠くことのできない重要な部品です。
低周波用トランス、高周波トランス、伝送線路トランス、パワーエレクトロニクスの分野では電源トランスなど様々な分野に使用されています。
このコイルを理解するには・・・・磁気理論を学習する必要がありますね。山村
英穂著の「トロイダル・コア活用百科」はこの分野の良書として
評判高き解説本でしょう。私にとって磁気回路はとっつきにくくて難解な分野です。だからあまり好きではありませんがコイル、インダクターなく
して電子回路はあり得ないのです。大変な時間がかかるでしょうが、この書を手元にして種々実験してみようと思います。
フェライトビーズ、トロイダルコア
リレー
［トランジスタ名]
出典 ハムのトランジスタ活用 丹羽一夫 著 ＣＱ出版社
| ２ | Ｓ | Ｃ | ５２０ | Ａ | Y |
| １項 | ２項 | ３項 | ４項 | ５項 | ６項 |
１項の内容
| １項の数字 | 種 別 |
| ０ | フォト・トランジスタ フォト・ダイオード |
| １ | 各種ダイオード、整流器 |
| ２ | トランジスタ ＦＥＴ（シングルゲート） ＳＣＲ、ＵＪＴ |
| ３ | ＦＥＴ（ダブルゲート） |
２項はSemiconductorの頭文字をとって「Ｓ」
| ３項の数字 | デバイス | 極性 | 用途 |
| Ａ | トランジスタ | ＰＮＰ | 高周波用 |
| Ｂ | 低周波用 | ||
| Ｃ | ＮＰＮ | 高周波用 | |
| Ｄ | 低周波用 | ||
| Ｆ | サイリスタ | Ｐゲート | ＰＮＰＮスイッチ用 |
| Ｇ | Ｎゲート | ＮＰＮＰスイッチ用 | |
| Ｈ | 単接合トランジスタ（ＵＪＴ） | ||
| Ｊ | ＦＥＴ | Ｐチャネル | |
| Ｋ | Ｎチャネル | ||
| Ｍ | 双方向サイリスタ | ||
４項は１１から始まる一連番号でＥＩＡＪ（日本電子機械工業会）に登録された順番
５項は製品が改良された順序を示すもので、Ａ〜Ｊまでのアルファベットで表される
６項は更に細かい用途や分類、hfeの分類等を示す
例：２ＳＣ３７２
２ＳＣ３７２−Ｏ hfe70〜140
２ＳＣ３７２−Ｙ hfe120〜240
「部品の知識」のＩＮＤＥＸへもどる
●トランジスタの基本３回路
トランジスタの基本３回路と回路別の特徴です。
回路の特徴だけでも覚えていると回路解析や設計の際に大変役立ちます。
出典 ハムのトランジスタ活用 丹羽一夫 著 ＣＱ出版社

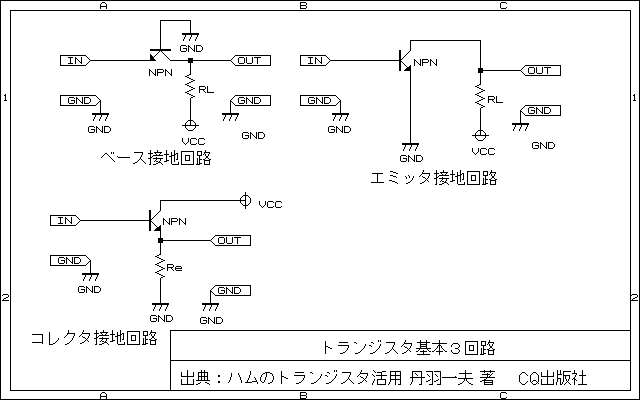

○トランジスタの基本３回路
○トランジスタ基本３回路の特徴
| ベース接地 | エミッタ接地 | コレクタ接地 | |
| 入力インピーダンス | 低い（数十Ω） | 中ぐらい（数百Ω〜数ｋΩ） | 高い（数百ｋΩ） |
| 出力インピーダンス | 高い（数百ｋΩ） | 中ぐらい（数十ｋΩ） | 低い（数百Ω） |
| 電流利得 | なし（ほぼ１） | 大きい（数十倍） | 大きい（数十倍） |
| 電圧利得 | 中ぐらい（数百倍） | 大きい（数千倍） | なし（ほぼ１） |
| 電力利得 | 中ぐらい（数百倍） | 大きい（数千倍） | 小さい（数十倍） |
| 位相 | 同相 | 反転する | 同相 |
| 周波数特性 | 良い | 普通 | 良い |
▲FET増幅器の基本３回路
FET増幅器の基本3回路とそれぞれの特徴（入出力インピーダンス、利得など）
出典 ハムのトランジスタ活用 丹羽一夫 著 ＣＱ出版社

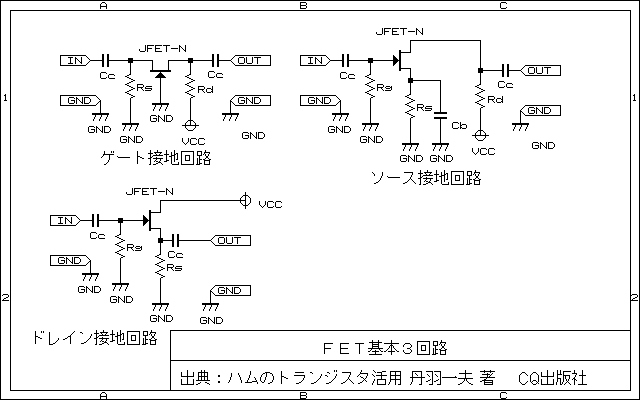

△FET基本3回路（ゲート接地、ソース接地、ドレイン接地）
△FET基本3回路の特徴
| ゲート接地 | ソース接地 | ドレイン接地 | |
| 入力抵抗 | 小 | 大 | 大 |
| 出力抵抗 | 大 | ほぼＲｄ | 小 |
| 電圧利得 | 大 | 大 | ほぼ１ |
| 用途、備考 | 入力抵抗が小さく FETの特徴が生かされない |
最もよく使われる回路 | インピーダンス変換に使われる |
▲FETとトランジスタの違い
FETとトランジスタの違いを理解して使い分けましょう
出典 ハムのトランジスタ活用 丹羽一夫 著 ＣＱ出版社
| 項目 | トランジスタ | ＦＥＴ | |
| 接合型 | MOS型 | ||
| 接合部の数 | ２ | １ | ０ |
| 入力要素 | 電流 | 電圧 | 電圧 |
| 入力極性 | ＋または− | ＋または− | ＋、−両方可 |
| 入力抵抗 | 低い（数ｋΩ） | 高い（十数MΩ） | 高い（数十MΩ） |
| 入力容量 | 多い（数十pF） | 少ない（数pF） | 少ない（数pF） |
| 出力の直線性 | 良くない | 良い | 良い |
| ゲイン | 大きい | 小さい | 小さい |
■許容差表示 （コンデンサ、抵抗）
出典 ハムのトランジスタ活用 丹羽一夫 著 ＣＱ出版社
| 許容差（％） | 記号 | 色表示 |
| ±0.5 | D | |
| ±1 | F | |
| ±2 | G | |
| ±5 | J | 金 |
| ±10 | K | 銀 |
| ±15 | L | |
| ±20 | M |
