山村 英穂著の「トロイダル・コア活用百科」（CQ出版社）にこんな記載があります。

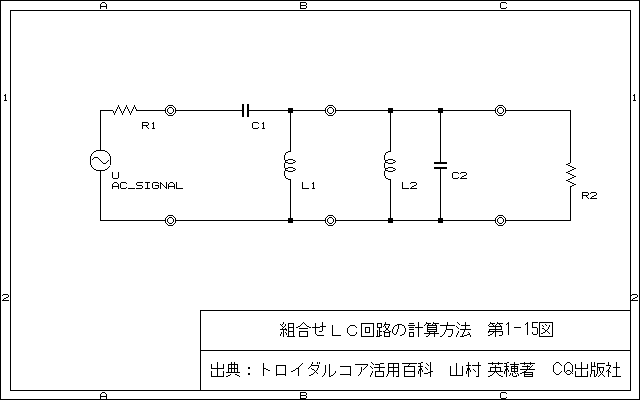

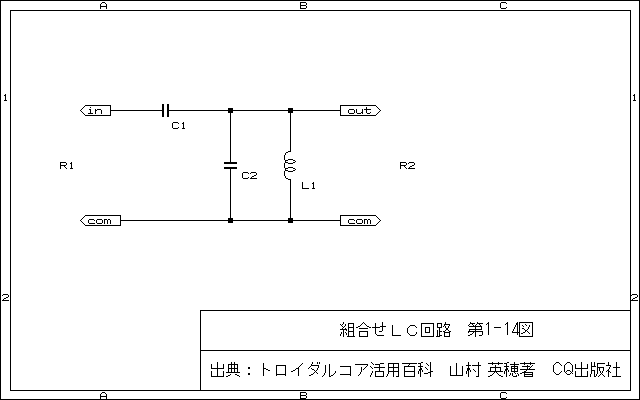

下図1-14図は同調回路とカップリング・コンデンサという、どこでも見受ける回路ですが1-15図のように分解し解析すると
Ｌマッチ回路（ハイパス型）と共振器の組合せ回路であって、Ｌマッチ回路でインピーダンス変換を行うと同時に、共振器の
持つシャープな周波数特性を実現することが本回路の目的であって大変重要、かつ、基本的な回路であると解説されています。
少しオーバーかも知れませんが、私はこの解説に大変な衝撃を感じました。たった数点のパッシブ素子による回路ですがその目的
たるや相当なものでその動作理論、設計パラメータもしっかり確立されているんですね。見方を変えて、こんな風に奥深くまで考える
とは・・・大きな驚きであり、コイル インダクターの学習が必要であると感じた瞬間でした。高機能な装置だろうがなんだろうが、こうした
受動素子による回路が必須であり、しかも相当数使われているんですね。
山村 英穂著の「トロイダル・コア活用百科」（CQ出版社）には上図の各定数の算出について、次のように解説されています。
・・・計算式により各定数は容易に求まります。計算に必要なのは、設計周波数、入出力インピーダンス、そして共振器のＱLです。
