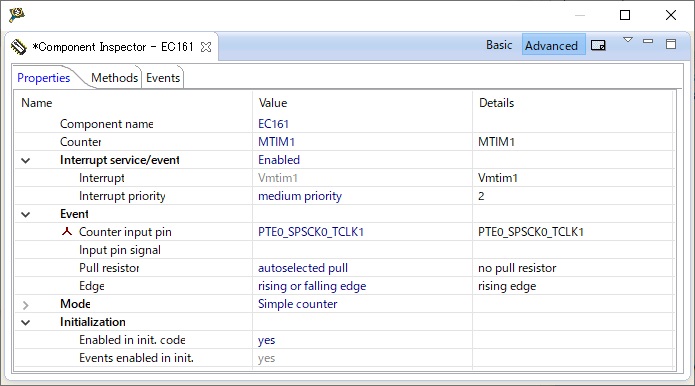

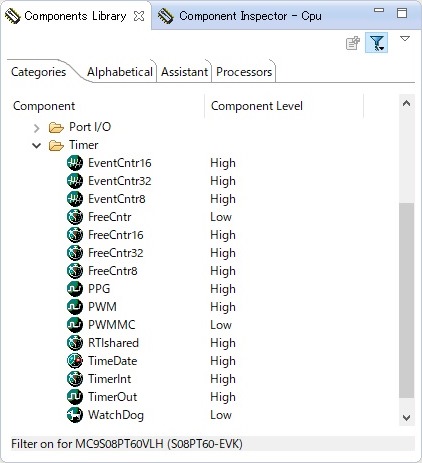

タイマーコンポーネント

Component name - コンポーネント名設定。ここで設定した名前はCソースファイル名、関数名に反映されます。
Counter - カウンターに使用するタイマーを設定します。モジュロタイマー・TPM1・TPM2など。
Interrupt service/event - 割込みの有効/無効を設定します。Enableに設定するとコンポーネント名がEC161の場合、割込みベクタにEC161_Interruptという割込みベクタが設定され、EC161.cにISR(EC161_Interrupt）という割込み処理関数が生成されます。割込み処理関数は割込みフラグをクリアした後、EC161_Oncaptyure（）という関数を呼び出すように記述されます。Events.cにEC161_OnCaptyure（）関数が記述されますので /* Write your code here ... */の部分にユーザーの割込み処理コードを記述する事で割込み処理が自由に行えます。
- Interrupt - 割込みベクタ名を表示します。
- Interrupt priority - 割り込みの優先順位を設定します。
Event - イベント設定
- Counter input pin - カウンタークロック入力ピン設定。
- Input pin signal - 信号名設定。
- Pull resistor - プルアップ抵抗設定。
  - no pull resistor - 内部プルアップ抵抗を使用しない。
  - pull up - 内部プルアップ抵抗を使用する。
  - pull down - 内部プルダウン抵抗を使用する。
  - pull up or no pull - プルアップ抵抗付き入力が好ましいが、プルアップ抵抗無しも、許容される。
  - pull down or no pull - プルダウン抵抗付き入力が好ましいが、プルダウン抵抗無しも、許容される。
  - autoselected pull - 自動設定。
- Edge - エッジの方向を設定します。
  - rising or falling edge - エッジのタイプはいずれかが選択されます：立ち上がりまたは立ち下がり
  - rising edge - 立ち上りをキャプチャーします。
  - falling edge - 立下りをキャプチャーします。
  - both edges - 立ち上がりと立下り両方をキャプチャーします。
Mode - モード設定。
- Simple counter - カウンタは65536サイクルをカウント
- Repetitive - 設定数までカウントするとOnEnd関数を呼び出す。
- Iterations before action - 設定したサイクル数でOnEndイベントを呼び出すことができます。
Initialization - 初期設定
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。

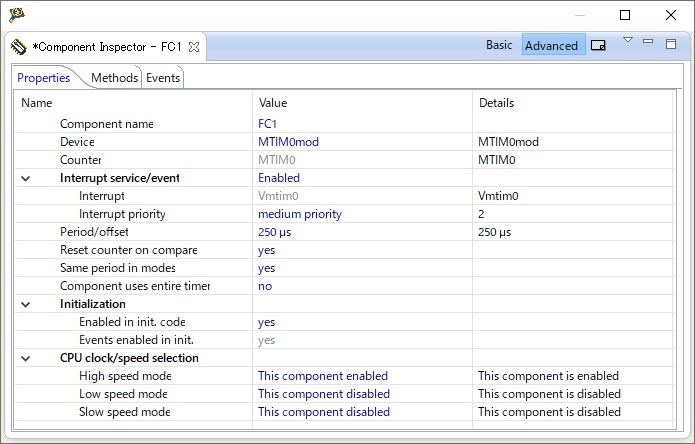

Component name - コンポーネント名設定・・・ここで設定した名前はCソースファイル名、関数名に反映されます。
Device - カウンターに使用するタイマーを設定します。モジュロタイマー・TPM1・TPM2・ＴＰＭＦｒｅｅRTCなど。
Counter - 設定されたカウンターが表示されます。
Interrupt service/event - 割込みの有効/無効を設定します。Enableに設定するとコンポーネント名がEC161の場合、割込みベクタにEC161_Interruptという割込みベクタが設定され、EC161.cにISR(EC161_Interrupt）という割込み処理関数が生成されます。割込み処理関数は割込みフラグをクリアした後、EC161_Oncaptyure（）という関数を呼び出すように記述されます。Events.cにEC161_OnCaptyure（）関数が記述されますので /* Write your code here ... */の部分にユーザーの割込み処理コードを記述する事で割込み処理が自由に行えます。
- Interrupt - 割込みベクタ名を表示します。
- Interrupt priority - 割り込みの優先順位を設定します。
Period/offset - 設定されたデバイスにより以下のような意味を持ちます。
- free-runningもしくは"Reset on compare"を選択した時はperiodは割込みまでの期間を意味します。
- その他の場合はカウンターがオーバーフローするまでの期間を意味します。
- モジュローレジスタを設定するとカウンタレジスタと一致した時点でオーバーフロー（ＴＯF)を発生する事が出来ます。

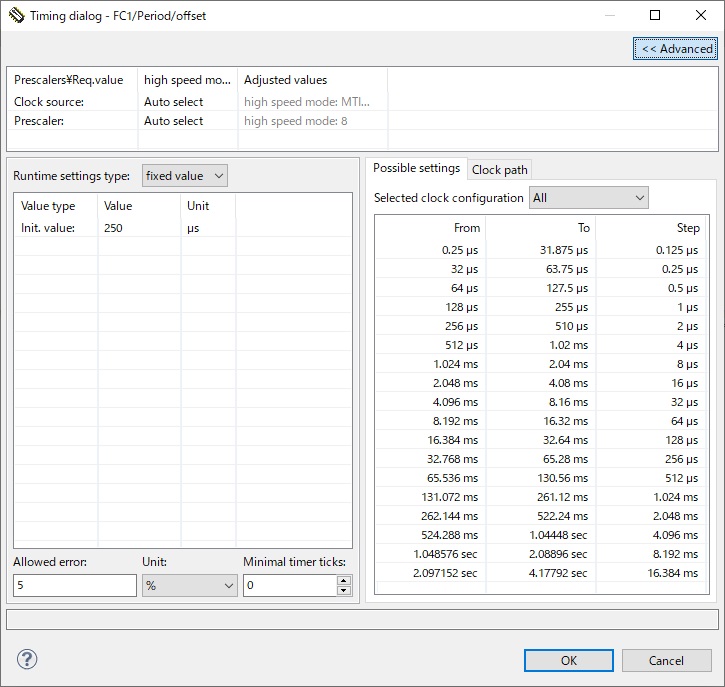

ボタンをクリックすると下図のようにTimmingウィンドーが表示されます。左側のInit,valueに設定したい期間を入力します。Unitは単位です。uSからsecまたは周波数として設定できます。
設定可能な期間については右側の表に表示されています。FromからTillまでの範囲はStepに表示された時間の精度で設定する事が出来ます。下図の場合512uSから1020uSの範囲で4uSの精度で設定しています。1ｍS/4uS=250となりますからモジュロー値は250、プリスケーラ値は64、クロックは16MHｚとなります。右表のClock pathタブをクリックすると見る事が出来ます。下図にマウスを合わせるとClock pathを表示します。
Reset counter on compare - このプロパティーはcompare/modulo/reload デバイスを選択時以下の意味を持ちます。
- yes： compareとカウンタ値が一致するとリセットされます。そしてイベントOnInterruptは、このリセット時に呼び出されます。
- no：タイマは、フリーランニングモードで動作し、イベントOnInterruptは、タイマオーバフロー周期で呼び出されます。
リロードまたはモジュロデバイスが選択されている場合、このプロパティをyesに設定する必要があります。フリーランニングデバイスが選択されている場合、プロパティは無視されます。
Same period in modes - プロパティーで指定されたPeriod/offsetは正確にすべてのスピードモードで維持します。
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
Initialization - 初期設定
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

Component name - コンポーネント名設定。ここで設定した名前はCソースファイル名、関数名に反映されます。

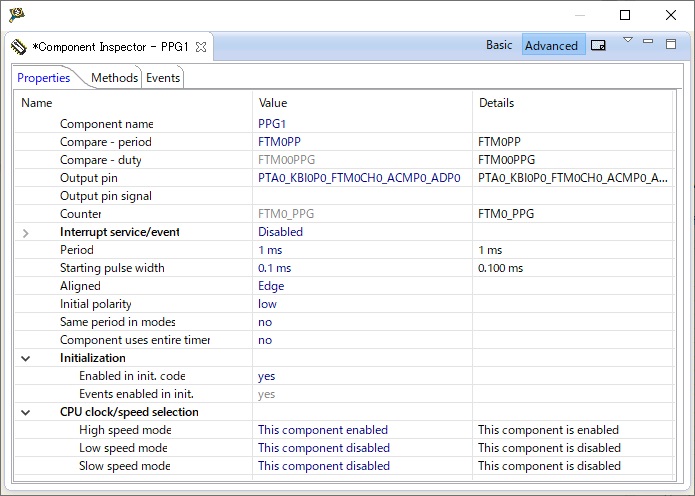

Compare - period - PPGの周期に対応するcompare/reloadレジスタを設定します。
Compare - duty - PPGのデューティーに対応するcompare/reloadレジスタを設定します。
Output pin - パルスの出力ピンを設定します。
Output pin signal - 信号名設定。
Counter - 設定されたカウンターが表示されます。
Interrupt service/event - 割込みの有効/無効を設定します。Enableに設定するとコンポーネント名がEC161の場合、割込みベクタにEC161_Interruptという割込みベクタが設定され、EC161.cにISR(EC161_Interrupt）という割込み処理関数が生成されます。割込み処理関数は割込みフラグをクリアした後、EC161_Oncaptyure（）という関数を呼び出すように記述されます。Events.cにEC161_OnCaptyure（）関数が記述されますので /* Write your code here ... */の部分にユーザーの割込み処理コードを記述する事で割込み処理が自由に行えます。
- Interrupt on period - 周期で割込みを発生。
- Interrupt on duty - デューティーで割込みを発生。
- Interrupt priority - 割り込みの優先順位を設定します。
- Iterations before action/event - OnEndイベントが発生するまでの数値を設定。
Period - 出力信号の周期を設定します。ボタンをクリックするとTimmingウィンドーが表示されます。
Starting pulse width - 出力信号のパルス幅を設定します。ボタンをクリックするとTimmingウィンドーが表示されます。
Initial polarity - 初期値を設定します。"O" = "Low", "1" = "High"です。
Same period in modes - プロパティーで指定されたPeriod/offsetは正確にすべてのスピードモードで維持します。
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
Initialization - 初期設定
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

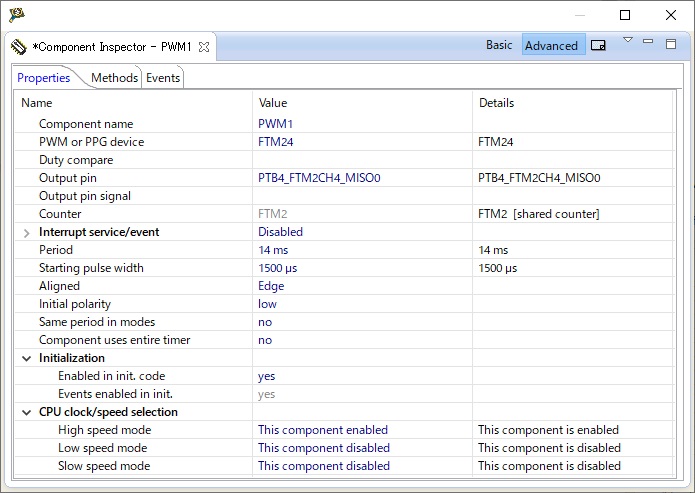

Component name - コンポーネント名設定。ここで設定した名前はCソースファイル名、関数名に反映されます。
PWM or PPG device - PWMに使用するタイマーを設定します。TPM10・TPM11・TPM20・TPM21など。
Duty compare - 未使用。
Output pin - パルスの出力ピンを設定します。
Output pin signal - 出力信号名設定。
Counter - 設定されたカウンターが表示されます。
Interrupt service/event - 割込みの有効/無効を設定します。Enableに設定するとコンポーネント名がPWM1の場合、割込みベクタにPWM1_Interruptという割込みベクタが設定され、EC161.cにISR(EC161_Interrupt）という割込み処理関数が生成されます。割込み処理関数は割込みフラグをクリアした後、EC161_Oncaptyure（）という関数を呼び出すように記述されます。Events.cにEC161_OnCaptyure（）関数が記述されますので /* Write your code here ... */の部分にユーザーの割込み処理コードを記述する事で割込み処理が自由に行えます。

Interrupt - 割込みベクタが表示されます。
- Interrupt on duty - デューティーによる割込みを表示。
- Interrupt overflow - オーバーフローによる割込みを表示。
- Interrupt priority - 割り込みの優先順位を設定します。
- Iterations before action/event - OnEndイベントが発生するまでの数値を設定。
Period - 出力信号の周期を設定します。ボタンをクリックするとTimmingウィンドーが表示されます。
Starting pulse width - パルス幅初期値。アクティブ側の幅を指定します。アクティブ側とはInitial polarityで設定されたLowもしくはHiレベルを指します。
Initial polarity - 出力信号極性初期設定 "O" = "Low", "1" = "High"
Same period in modes - プロパティーで指定されたPeriod/offsetは正確にすべてのスピードモードで維持します。
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
Initialization - 初期設定
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。
CPU clock/speed selection -CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

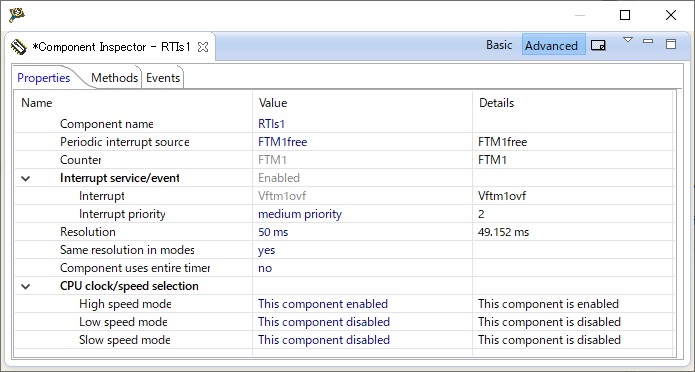

Component name - コンポーネント名設定。
Periodic interrupt source - 定期的な割り込み要因設定モジュロタイマ・TPMなどから選択する。
Counter - このコンポーネントが使用するカウンターが表示されます。
Interrupt service/event - 割込み有効を表示。選択不可。
- Interrupt - 割込みベクタが表示されます。
- Interrupt priority - 割り込みの優先順位を設定します。
Resolution - 解像度設定。ボタンをクリックするとTimmingウィンドーが表示されます。割込みはモジュロ値やオーバーフローにより発生しますが、この解像度設定により精度を設定する事が出来ます。
Same resolution in modes - プロパティーで指定されたResolutionは正確にすべてのスピードモードで維持します。
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

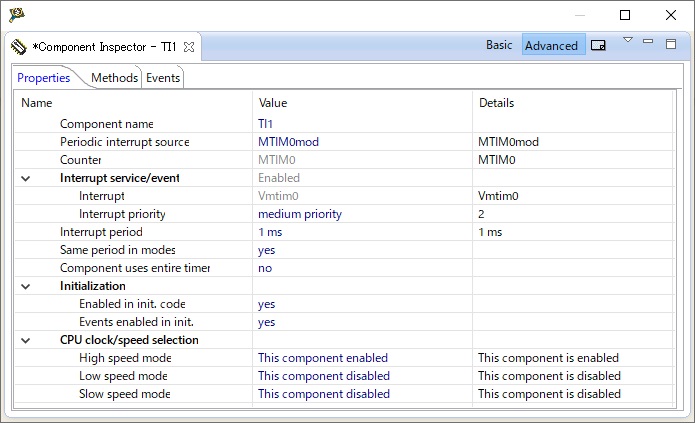

Component name - コンポーネント名設定。
Periodic interrupt source - 定期的な割り込み要因設定モジュロタイマ・TPMなどから選択する。
Counter - このコンポーネントが使用するカウンターが表示されます。
Interrupt service/event - 割込み有効を表示。選択不可。
- Interrupt - 割込みベクタが表示されます。
- Interrupt priority - 割り込みの優先順位を設定します。
Interrupt period - 割込み周期設定。ボタンをクリックするとTimmingウィンドーが表示されます。
Same period in modes - プロパティーで指定された周期は正確にすべてのスピードモードで維持します。
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
Initialization - 初期設定。
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

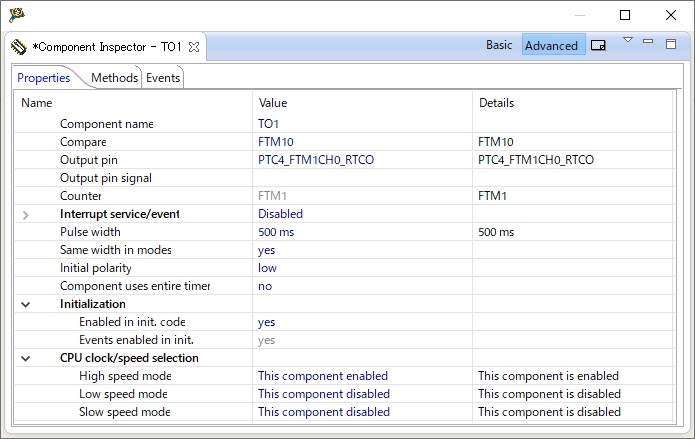

Component name - コンポーネント名設定。
Compare - パルス出力に使用するタイマーを設定します。TPM10・TPM11・TPM20・TPM21など。
Output pin - パルスの出力ピンを設定します。
Output pin signal - 出力信号名設定。
Counter - 設定されたカウンターが表示されます。
Interrupt service/event - 割込みの有効/無効を設定します。Enableに設定するとコンポーネント名がTO1の場合、割込みベクタにTO1_Interruptという割込みベクタが設定され、TO1.cにISR(TO1_Interrupt）という割込み処理関数が生成されます。割込み処理関数は割込みフラグをクリアした後、TI1_OnInterrupt()という関数を呼び出すように記述されます。Events.cにTI1_OnInterrupt()関数が記述されますので /* Write your code here ... */の部分にユーザーの割込み処理コードを記述する事で割込み処理が自由に行えます。
- Interrupt - 割込みベクタが表示されます。
- Interrupt priority - 割り込みの優先順位を設定します。
- OnInterrupt event - 割込み発生要因設定。
  - on change: エッジごとに割込み発生。
  - on period end: 周期ごとに割込み発生。
  - in mid-period: 周期の半分で割込み発生。
Pulse width - パルス幅設定。ボタンをクリックするとTimmingウィンドーが表示されます。
Same width in modes - プロパティーで指定されたパルス幅は正確にすべてのスピードモードで維持します。
Initial polarity - 出力信号極性初期設定 "O" = "Low", "1" = "High"
Component uses entire timer - このプロパティーがyesに設定されると、タイマーが他のコンポーネントから共有される事を防止します。
Initialization - 初期設定。
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
- Events enabled in init. - Events.cに割込み処理関数を自動生成します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。

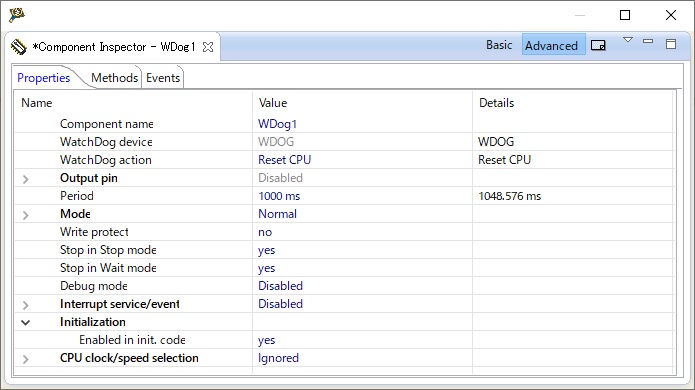

Component name - コンポーネント名設定。
WatchDog device - ウォッチドッグデバイスを表示します。
WatchDog action - ウォッチドッグ発生時の処理を設定します。
Output pin - ウォッチドッグ出力ピン設定。
- Pin - 出力ピン名設定
- Output pin signal - 出力信号名設定。
Period - ウォッチドッグ周期設定。ボタンをクリックするとTimmingウィンドーが表示されます。
Mode - 動作モード設定。
ウィンドウモード'選択されている時はウォッチドッグタイマークリアは、周期の最後の25％を使用する必要があります。ノーマルモードでは任意にクリアする事が出来ます。. Window mode selection is available only
- Window [%] - ウィンドウ幅設定。
Initialization - 初期設定
- Enabled in init. code - 初期設定でコンポーネントを有効にするコードを自動生成します。
CPU clock/speed selection - CPUスピードモードの設定。
- High speed mode - このコンポーネントのハイスピードモーでの有効/無効を設定します。
- Low speed mode - このコンポーネントのロースピードモーでの有効/無効を設定します。
- Slow speed mode - このコンポーネントのスロースピードモーでの有効/無効を設定します。
