デバイス設定

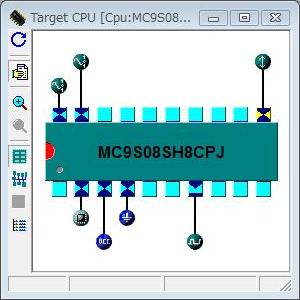

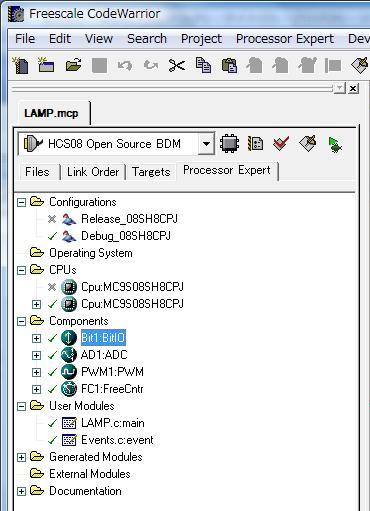

プロセッサーエキスパートを使用してデバイス設定を行います。

CodeWarriorで作成したプロジェクトフォルダをダウンロードできます。CODEフォルダに全てのソースがあります。
LAMP.lzh へのリンク←クリックしてダウンロードしてください。

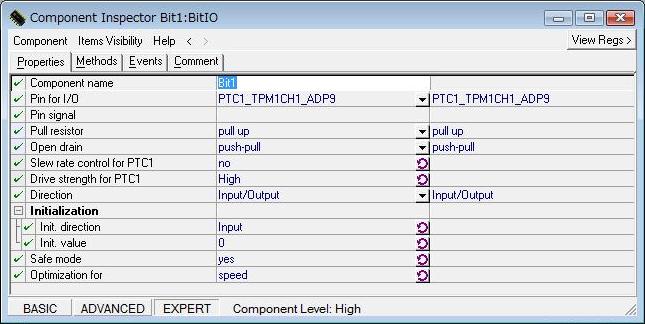

【入力ポート設定】

モーションセンサーからの入力ポート設定です。モーションセンサーはオープンコレクタ出力なのでPull resistorをpull ｕpに設定し、Ｉｎｉt.directionをＩｎｐｕｔに設定します。

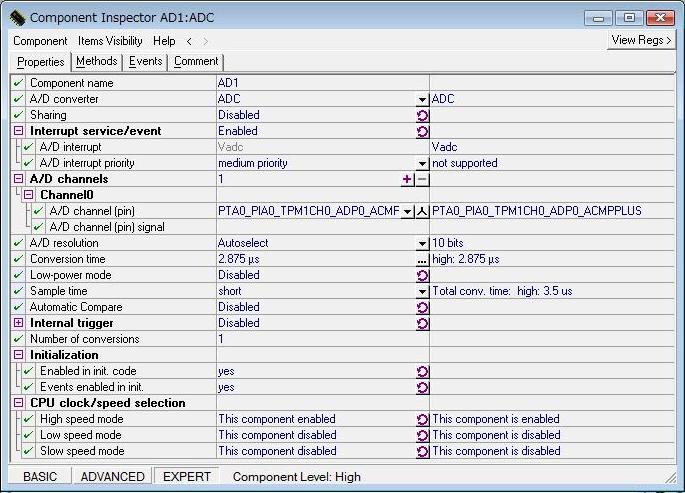

【AD変換設定】

A/D channel(pin)をADP0に設定し、Conversion timeを最速の2.875μSに設定します。

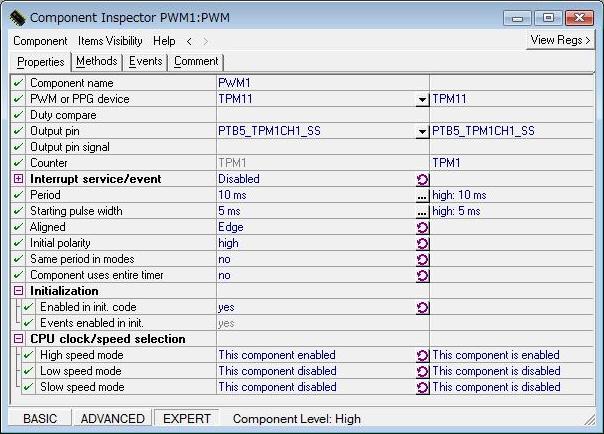

【PWM出力設定 】

Periodを10ｍSに設定すると100HzのPWM信号が出力されます。Initial polarityをhighに設定します。Starting pulse widthを5ｍSに設定するとデューティー50％の100Hzが初期値となります。

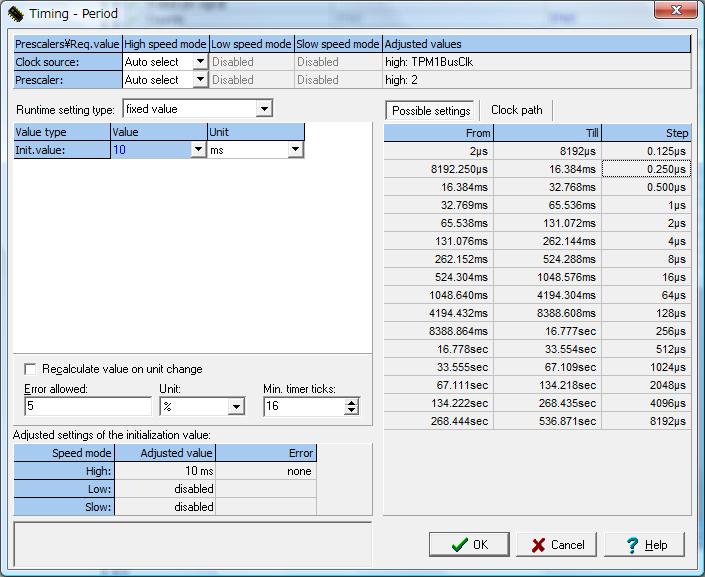

Periodの設定行で10mSの右にあるボタンをクリックするとTiming-Period設定画面が表示されます。
右の表がPossible settingで今回は2行目の8192.250μSから16.384ｍSの範囲になるのでPWM出力カウンタのクロックは0.250μSになります。
10ｍS/0.25μS＝40000となるのでPWM幅はデューティー0％から100％まで4万段階で設定できます。
左の表のValue(値)を10、Unit(単位)をｍSに設定します。

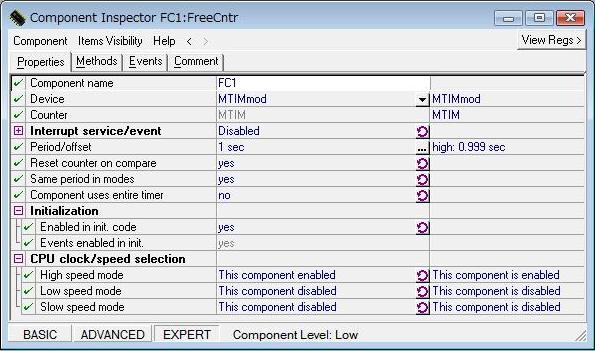

【モジュロタイマ設定】

Period/offsetを1secに設定します。

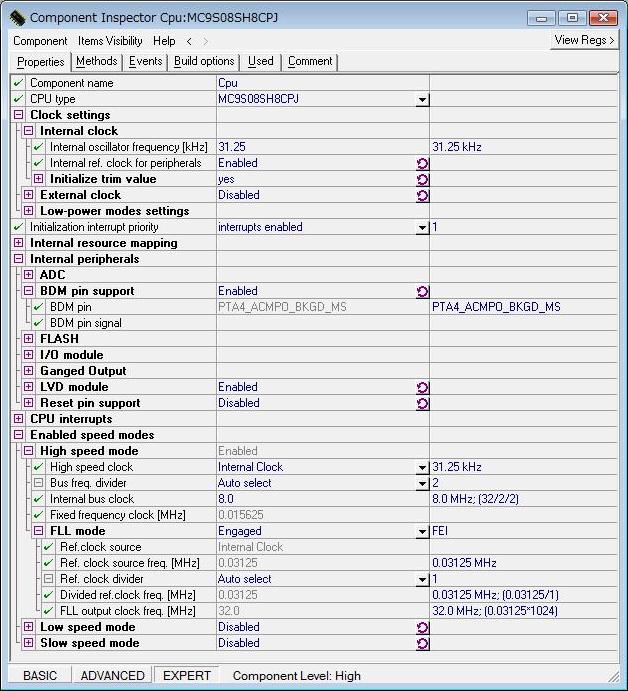

【CPU設定】

Internal bus clockを8.0MHｚに設定します。MethodsでDelay100USをダブルクリックしてチェックを入れてください。
