デバイス設定

まずはプロセッサーエキスパート(PE)を使って設定します。

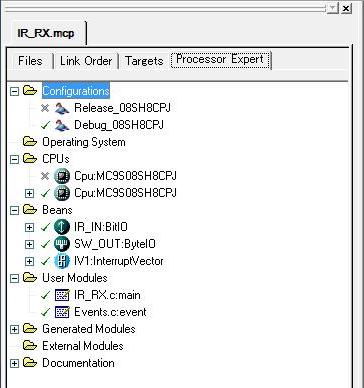

下図のBeansフォルダがPEで設定した結果です。プロジェクト名はIR_RXです。

• IR_IN：赤外線受信モジュール入力設定
• SW_OUT：８ビット出力設定
• IV1：割込みベクタ設定

CodeWarriorで作成したプロジェクトフォルダをダウンロードできます。CODEフォルダに全てのソースがあります。
IR_RX.lzh へのリンク へのリンク←クリックしてダウンロードしてください。

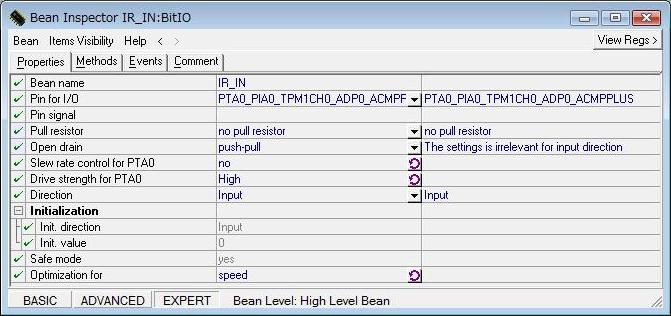

【赤外線受信モジュール入力設定】IO Poart

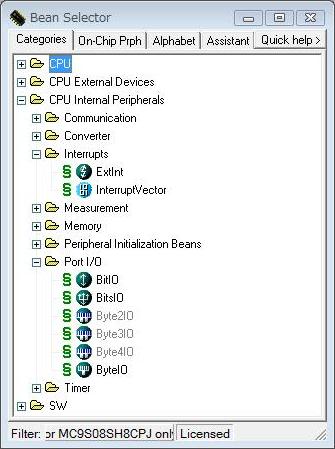

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。DirectionをInputに設定します。Pull resistorは必要ないのでno pull resistorに設定します。

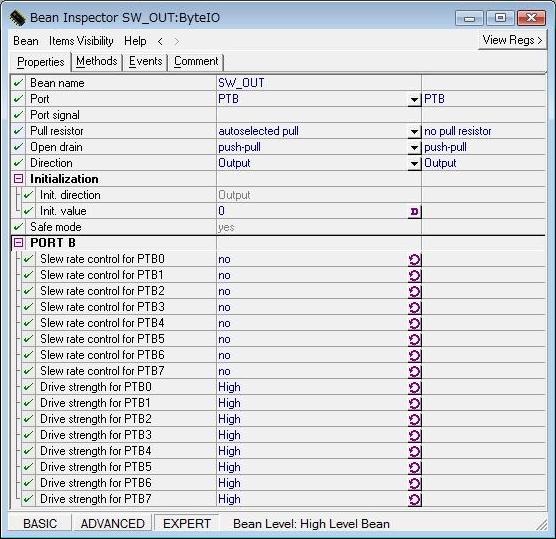

【８ビット出力設定】IO Poart

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。PoartはPTBDirectionはOutputに設定します。

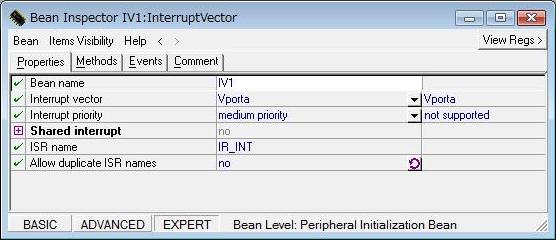

【割込みベクタ設定】InterruptVector

Beans SerectorのInterruptsフォルダのをダブルクリックして設定します。Interrupt vectorはVportaに設定します。ISR nameはIR_INTとしています。

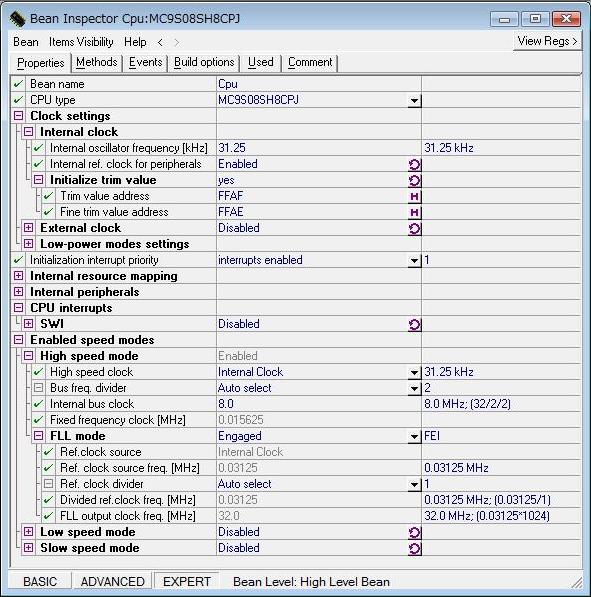

【CPU設定】MC9S08SH8CPJ

Internal bus clockは8MHzです。MethodsでDelay100USをダブルクリックしてチェックを入れてください。
全ての設定が終わったら左上のコマンドProsessor ExpertのGenerate Code’プロジェクト名’をクリックしてコードを生成します。
今回固定内部クロックを使用しますが、Fixed frequency clock[MHz]を見ると0.015625となっています。15.625ｋHzは内部基準クロック31.25ｋHzの半分の周波数ですから周期は64μSとなります。
