赤外線レシーバーの概要

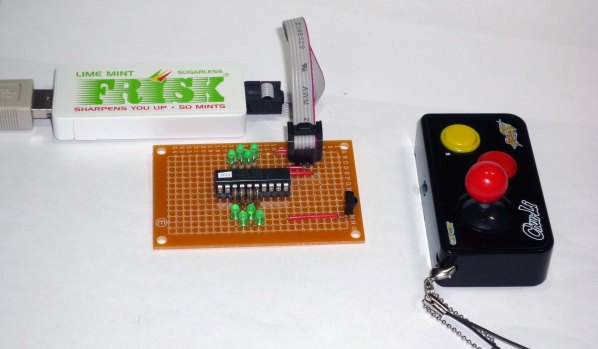

赤外線コマンダー用受信機を製作しましたのでご紹介します。

PARA LIGHT社製赤外線受信モジュールを使用して、復調された信号を直接マイコンで解析します。
信号フォーマットはNECフォーマットで、汎用カスタムコードを利用して動作します。赤外線コマンダーの受信モジュールです。
オープンコレクタ回路を追加すれば、リレーなどのON／OFF制御も可能です。
デバック中はOSBDMから+5.0V電源で動作します。デバックが終了したらBDMコネクタとDCコネクタ変換ケーブルで６ピンに+5.0V・２ピンをGNDに接続すれば、ACアダプタ等で動作します。

赤外線レシーバーの機能
　・赤外線コマンダー専用受信モジュールとして動作する。
　・コマンド信号に応じたポートをHiにする。
　・赤外線信号を受信して赤外線コマンダーのカスタムコードのみ受け付ける。

以上が必要な機能です。この機能を満足させる仕様を記します。
　・電源はBDMコネクタより5.0Vとする。デバックと共用。
　・カスタムコード・データーコードの受信内容チェックを行う。
　・１回受信で動作する。２回目と比較チェックをしない。
　・赤外線コマンダー用受信機とする。
　・自由な応用ができるように受信部以外はシンプルにする。
