デバイス設定

デバイス設定

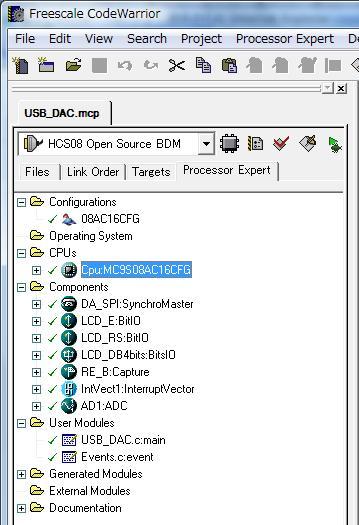

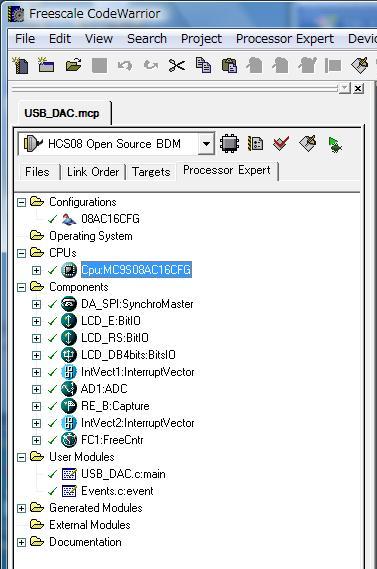

CodeWarriorで作成したプロジェクトフォルダをダウンロードできます。CODEフォルダに全てのソースがあります。
USB_DAC.lzh へのリンク←クリックしてダウンロードしてください。ACファミリのクロックシステムはICSでは無く、ICGですからSH、QGファミリとは若干扱いが違います。

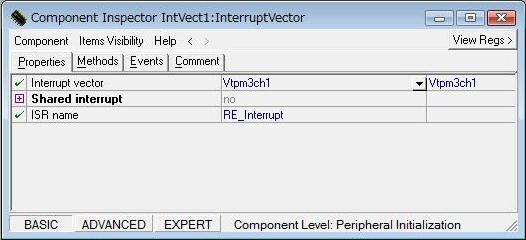

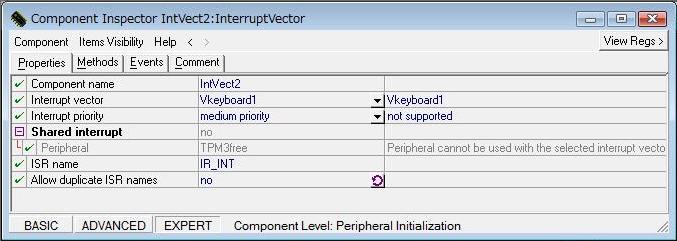

赤外線リモコン受信機能が追加されています。（2010/11/23）

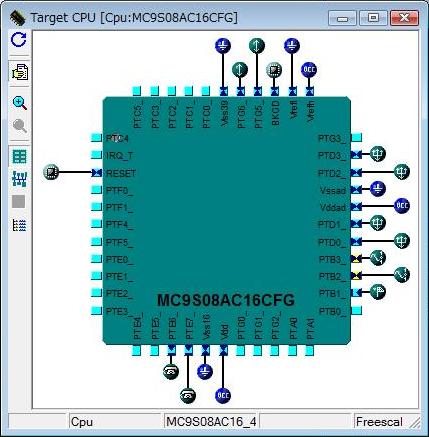

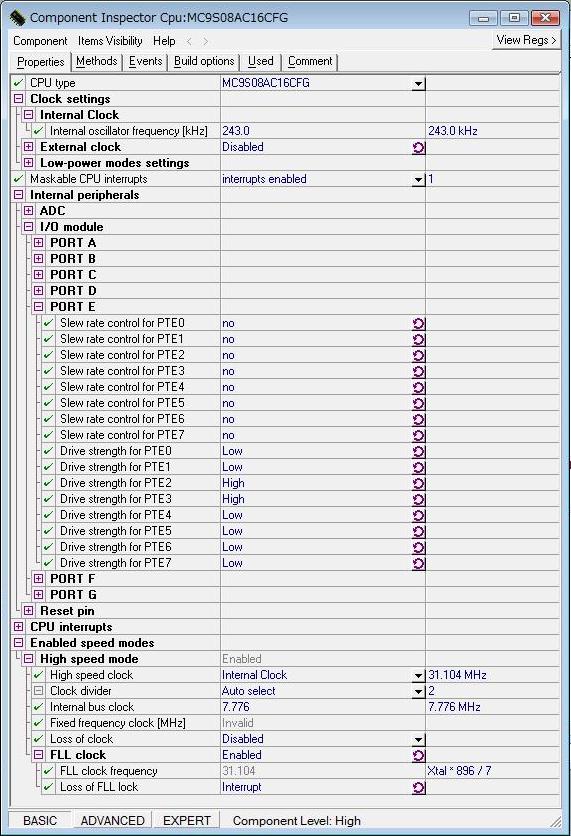

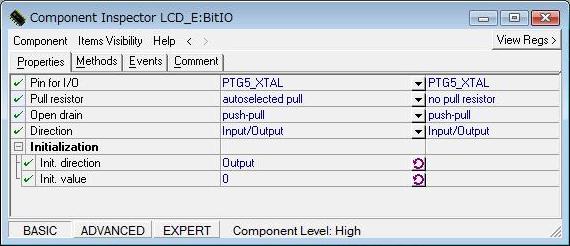

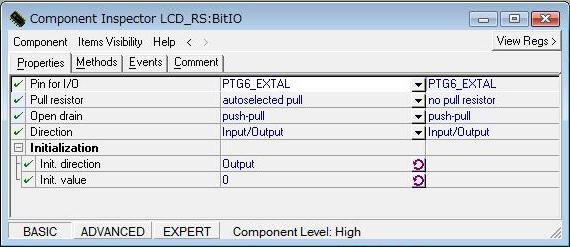

残念なことに今回全ての入出力ポートをプロセッサーエキスパートで設定するとファイル数が３２を超えてしまい、スペシャルエディションでは制限されてしまうため、CPUのInternal peripheralsで各ポートのSlew rateとDrive strengthを設定します。PTE2とPTE3のみLEDを直接ドライブするのでHiに設定します。入出力方向やプルアップはメインプログラムの初期設定で行います。
