組立

メインボード
チップ部品は実装済みですからキット付属部品を以下の手順で実装すればOKです。コネクタは日本圧着端子のNHシリーズがキットに同梱されますが、配線側のコネクタは同梱されていないので、入手が難しいようであれば２．５ｍｍピッチであれば他のシリーズでも使用可能です。ICにはICソケットの使用をお勧めします。

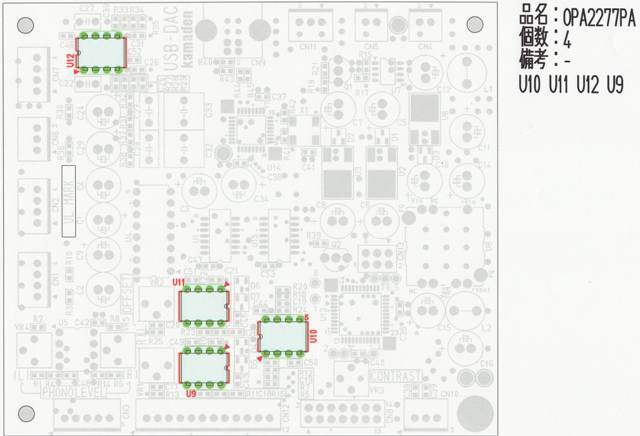

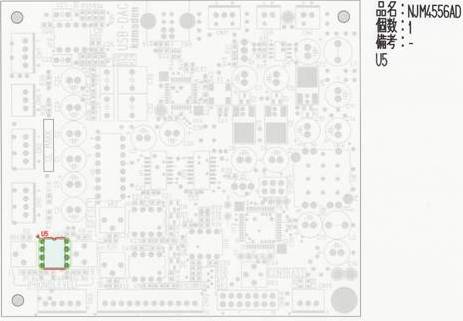

NJM4556AD　　　　　　　　　　　　　　　　　　　　　　　　OPA2277PA
　　　

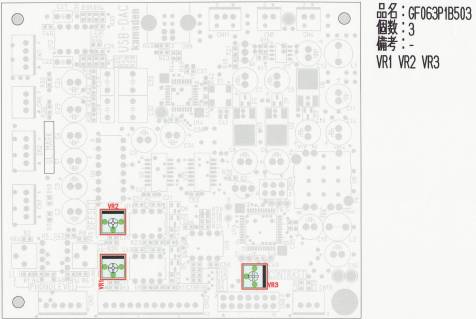

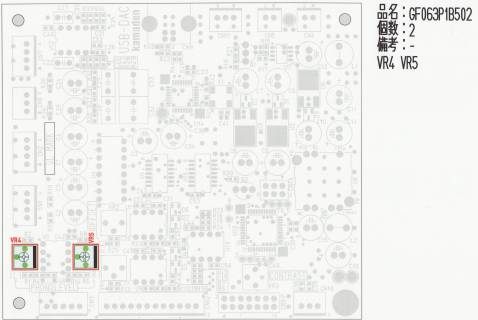

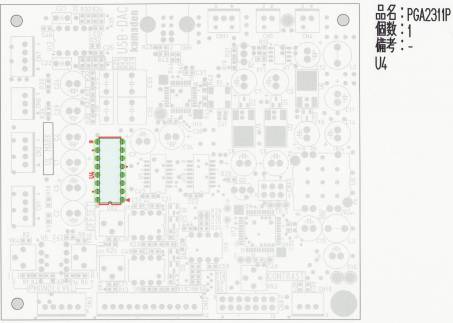

PGA2311P　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半固定抵抗50ｋΩ
　　　　

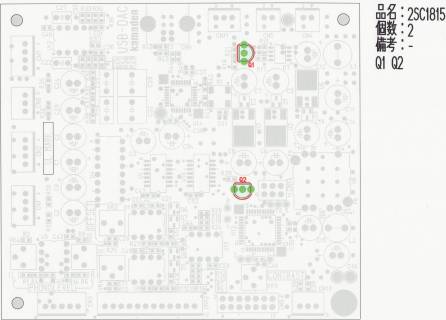

半固定抵抗5ｋΩ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　トランジスタ（Q2は削除されたのでQ1のみ）

　　　　

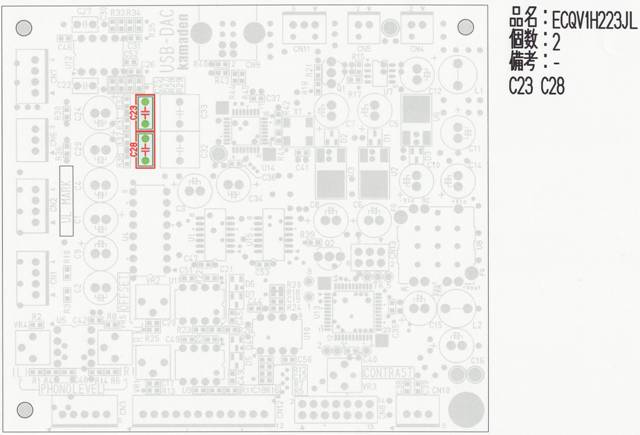

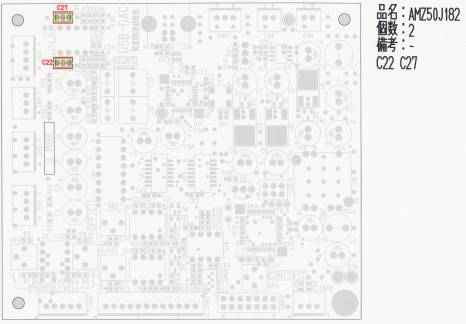

フィルムコンデンサ1800P　　　　　　　　　　　　　　　　　　　　　　　フィルムコンデンサ0.022u
　　

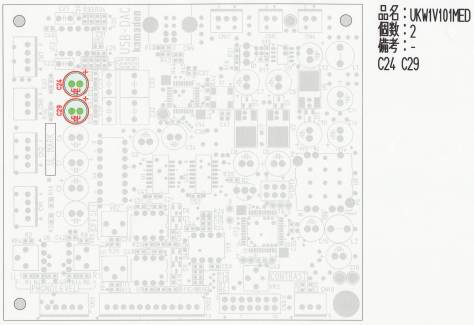

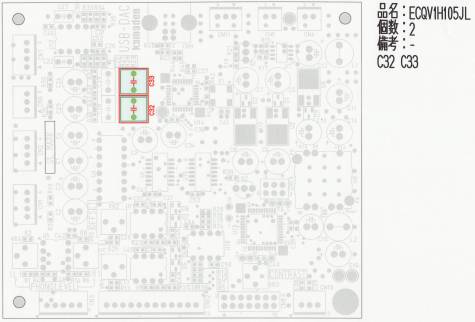

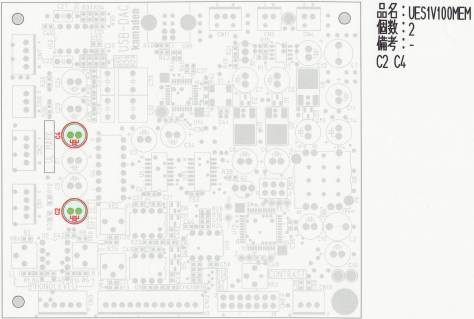

フィルムコンデンサ1u　　　　　　　　　　　　　　　　　　　　　　　　　　電界コンデンサ35ｖ100u
　　　

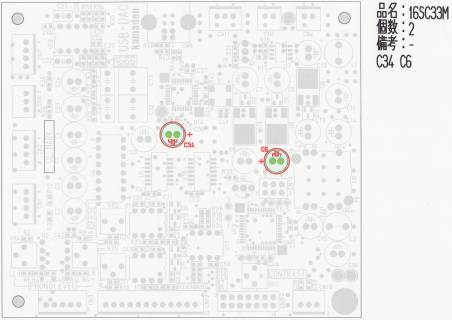

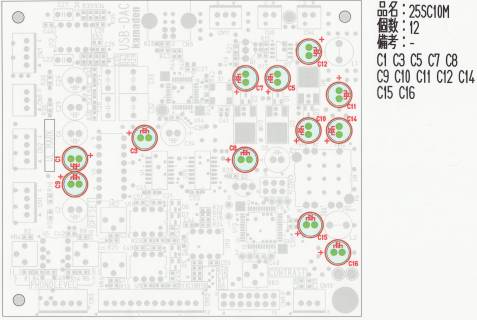

OSコンデンサ25v10u　　　　　　　　　　　　　　　　　　　　　　　　　　　OSコンデンサ16v33u
　　　　

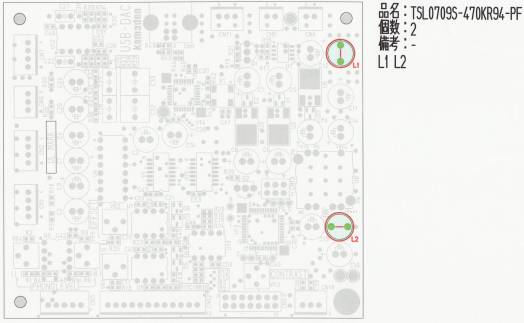

電界コンデンサ35v10u　　　　　　　　　　　　　　　　　　　　　　　　　コイル
　　

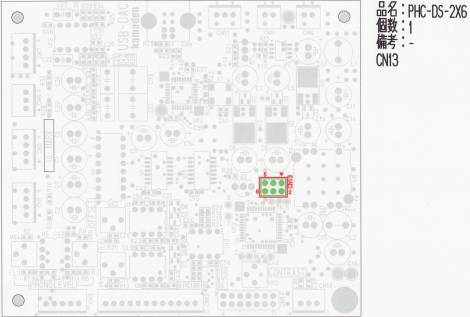

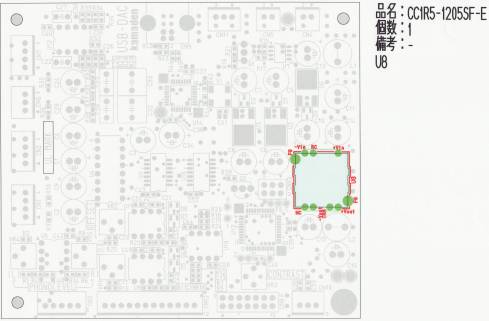

DC/DCコンバータ　　　　　　　　　　　　　　　　　　　　　　　　　　　　ピンヘッダー6pin
　　

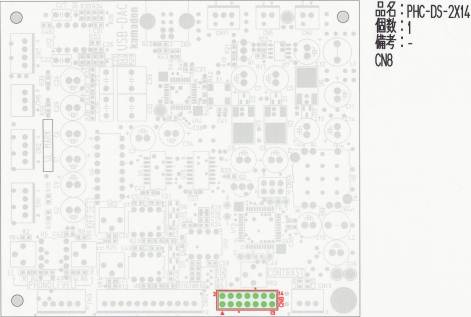

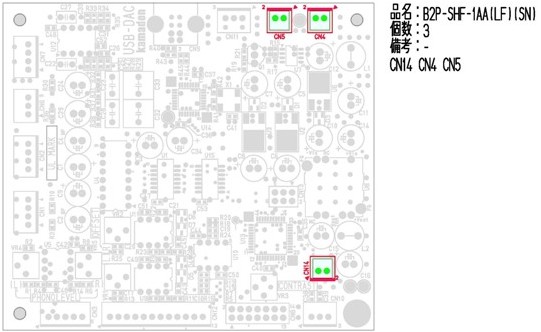

ピンヘッダー14pin　　　　　　　　　　　　　　　　　　　　　　　　　　　　コネクタ2pin
　　

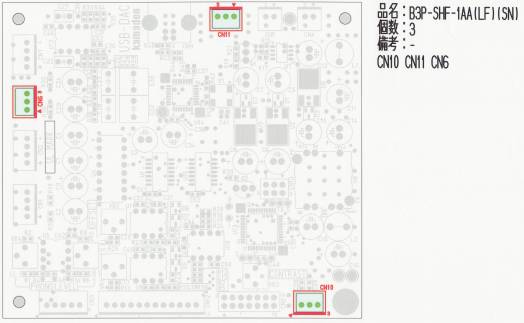

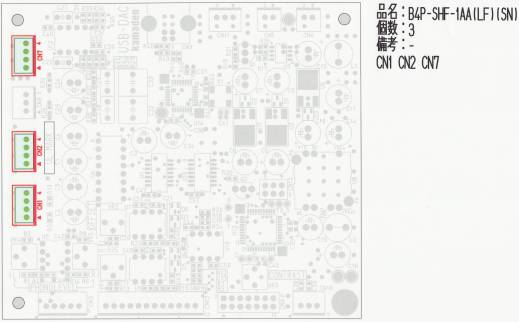

コネクタ3pin　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　コネクタ4pin
　　

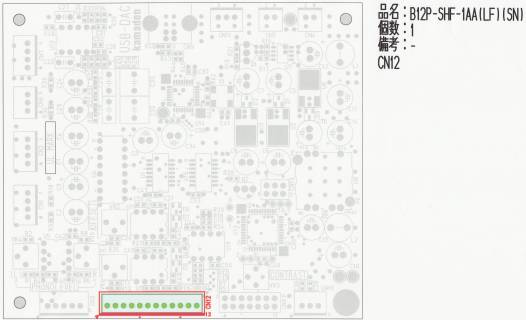

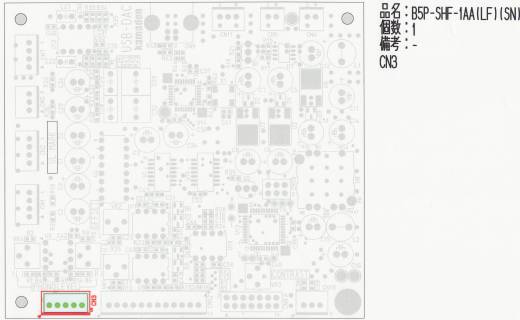

コネクタ5pin　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　コネクタ12pin
　　

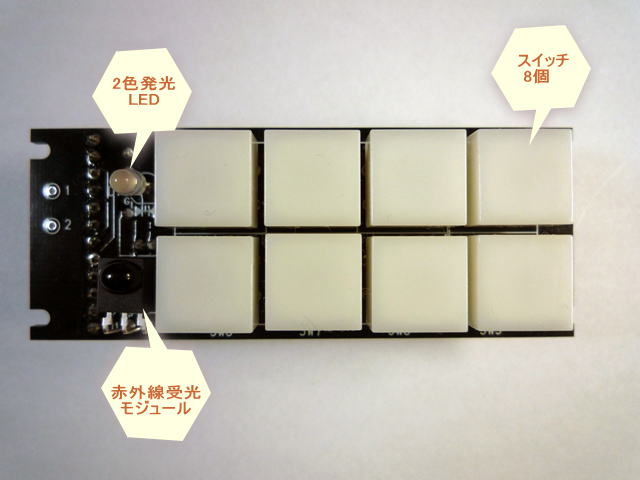

フロントパネル　部品面

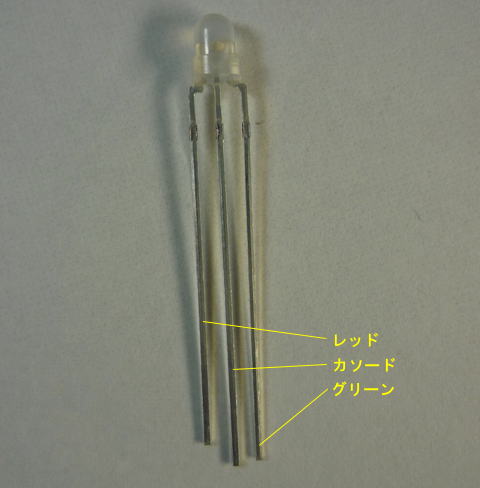

スイッチが8個、2色発光LED、赤外線受信モジュールを取り付けます。
　

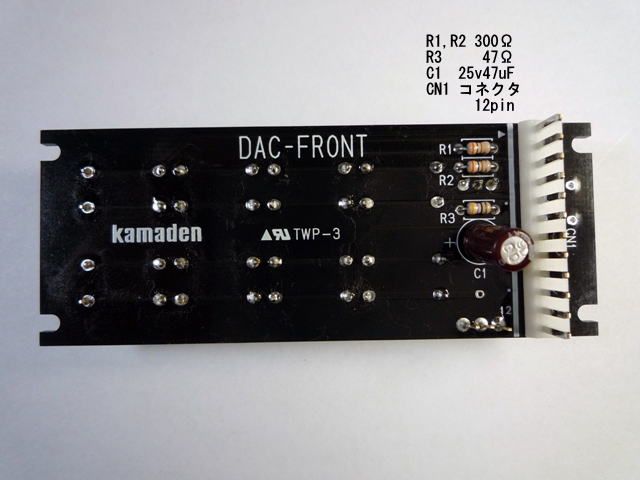

フロントパネル　半田面
R1,R2は300Ω、R3は47Ω、C1は25v47uF、コネクタは12ピンを取り付けます。

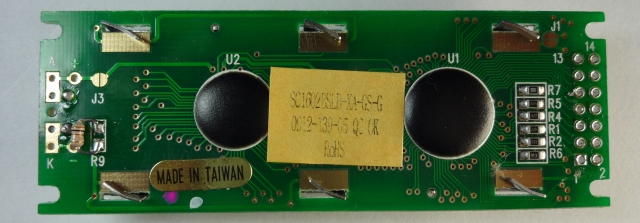

キャラクタディスプレー
R9に100Ωを取り付けます。バックライトの配線は+5Vをアノードに接続します。カソードは配線しません。(基板内部でR9を通してGNDに接続されている)

フォーンジャック/ロータリーエンコーダー

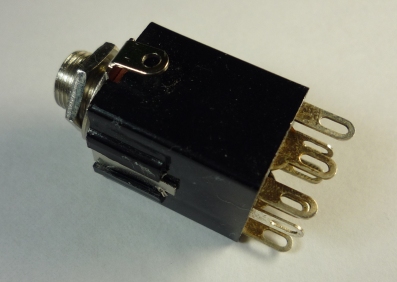

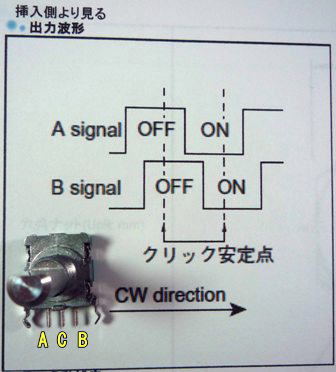

接点付きのMJ-188(マルシン)を使用します。　　　　　　　　　　　　　　　　　　　　　　　　（別売）ロータリーエンコーダ
