Shade R5 UVマッピングテスト1（読み込み）
(2001年6月5日時点）
（2002年4月29日注を追加）

ShadeR5が発売になり、ポリゴンメッシュへのUVマッピングもサポートされたということで、
外部ソフトからのUVデータのやり取りが可能かどうかテストしてみました。
（Metasequoiaを使用しているので、残念ながらWindows環境限定になります）

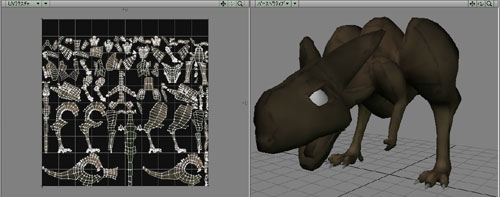

テストに使った画像は↓です。

LW6.5上でアトラス展開したUVデータに
Bakerプラグインでサーフェースデータを焼き付けたものです。
（実際にはもっと解像度の高いものを使用しています）
サンプルとしては少しわかりづらいのですが。

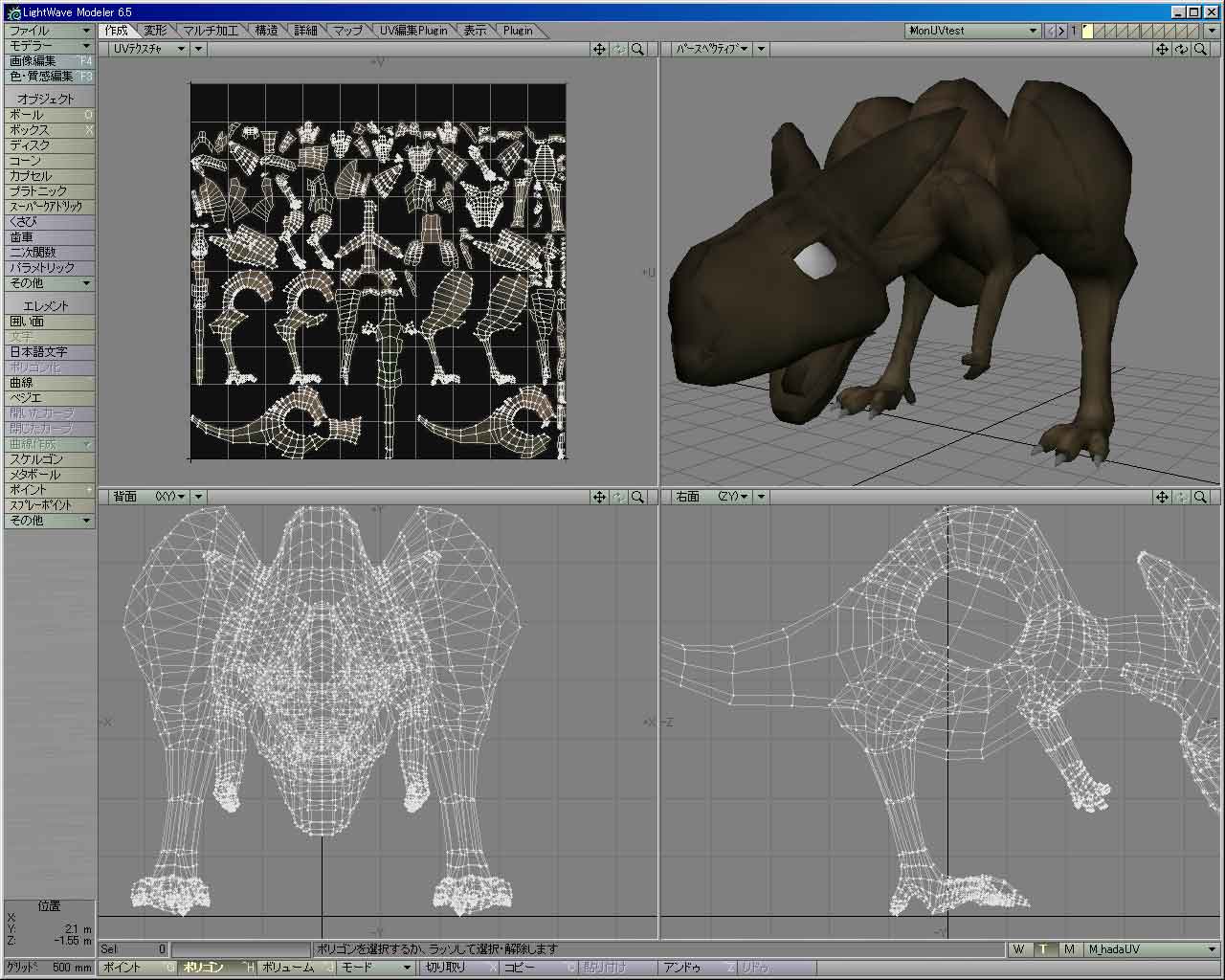

LightWave3D6.5

LightWave3DのModeler上ではこんな感じになっています。

これをOBJ形式で出力。
Metaseｑuiaで読み込むと↓のようになりました。

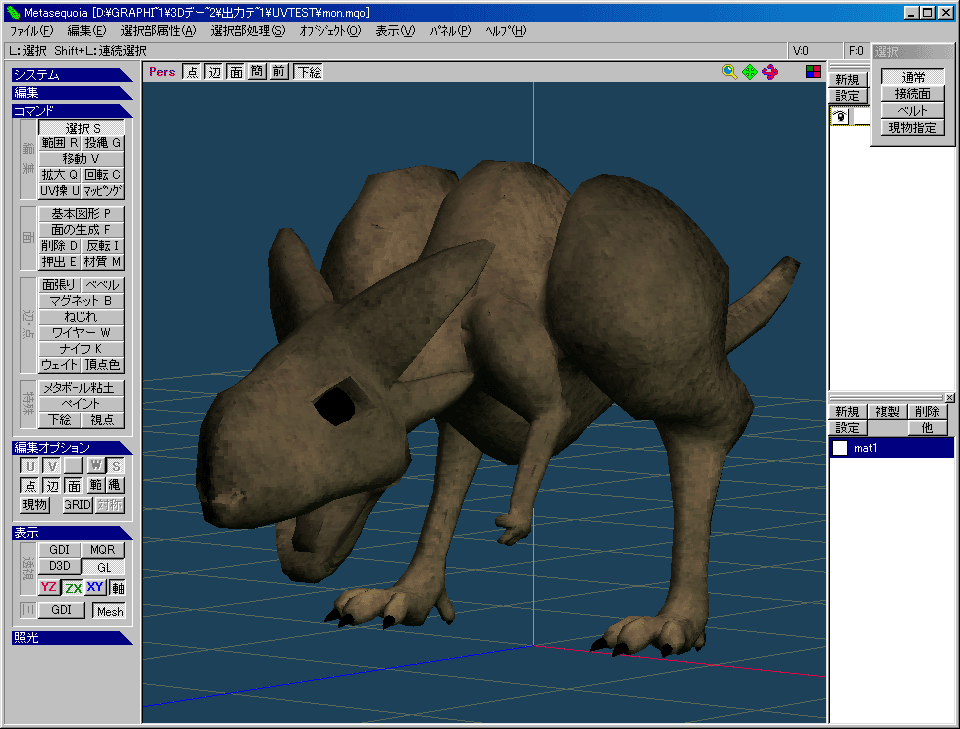

MetasequoiaVer2.2 RC1（ベータ公開されているものです）

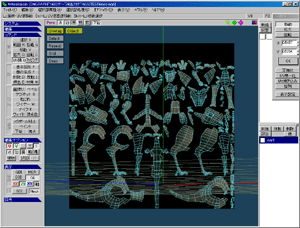

通常画面（OpenGL)	UV編集画面

OBJでは画像へのリンクの情報までは伝わらないので、
材質設定はMetasequoia上で張りなおしています。
（その場合でもUVデータは反映されています）


UV編集ツールでUVデータが無事インポートされているのを確認するために
上では開発版を使用していますが、UVデータ自体は正式版、LE版共に持っているので
（Metasequoia上では貼り付けられたマップのデータはすべてUVとして持っているようなので）
データのやりとりだけならば問題ないと思われます。
当然、Metasequoia上で投影や円筒で貼り付けた場合も
きちんとUVデータとして持っているようです。
（今回はきちんとした検証はしていませんが、経験上）

これをMQOで保存して、
Hiroshi Katoさんの公開されている
Metasequoia インポート & エクスボート プラグインで
Shade R5に読み込んでみます。
(2002年4月29日 注：現在、サイトは閉鎖されているようです。
動作は多少異なりますが、現在sio29さんが公開されているMetasequoiaエクスポータープラグインで
同様のことが可能です ）

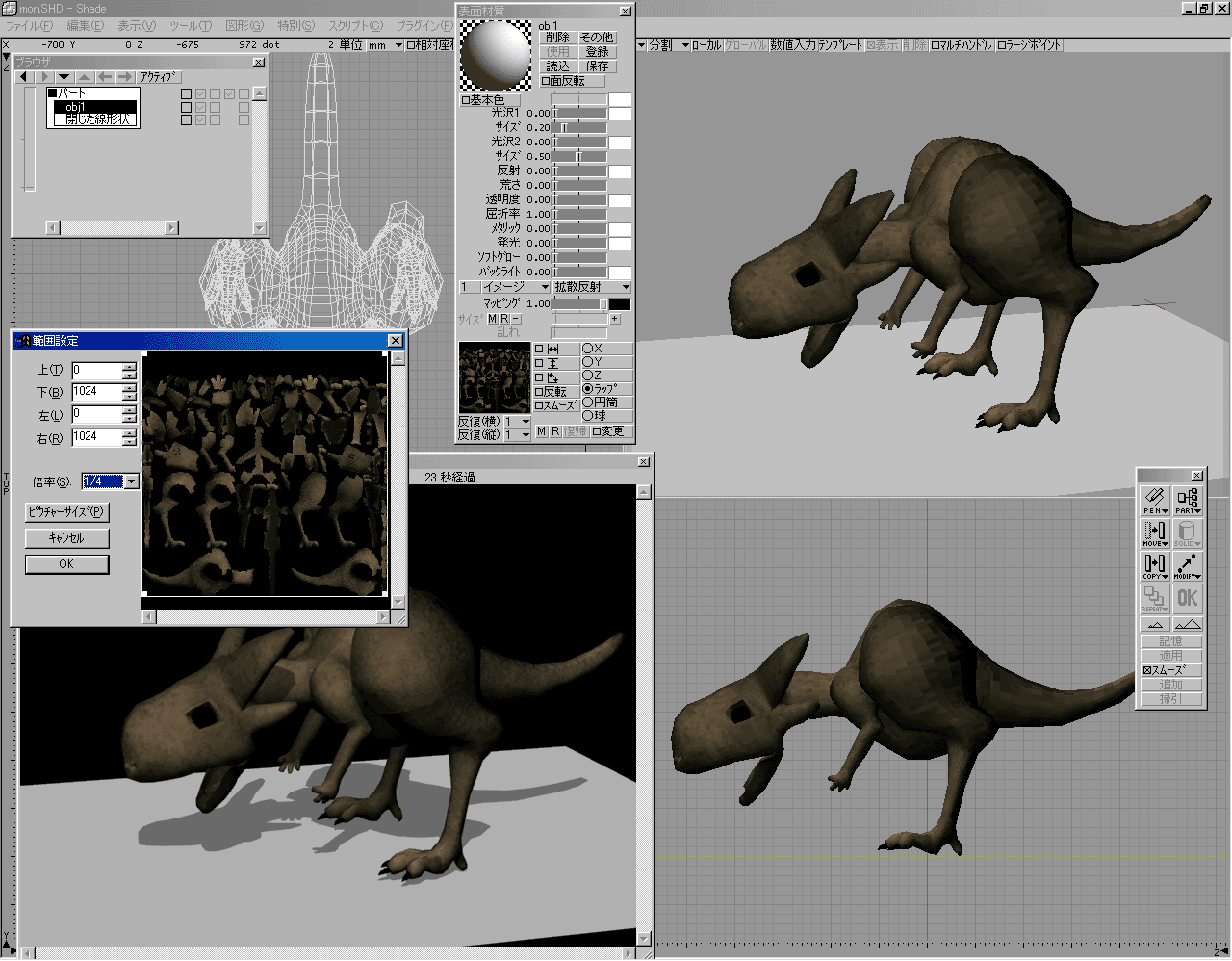

Shade R5 Rev.16

（わかりにくかったので、Shade上で床を追加しています）

表面材質はShade上で改めて設定しなおしています。
ラップ形式で張れば、ポリゴンメッシュのUVデータがそのまま
反映されるようです。

ということで、プラグインを使用すれば
問題なくUVデータをやりとりすることができるようです。

(2001年7月5日 注：複雑な形状にUVでバンプマッピングを張りつけた場合、レンダリングに表示が乱れてしまう問題があるようです（WIN版）。あくまで推測なのですが、Shade R5側のバグだと思われます。現在、回避法はわかっていません。また、MAC版でも起こる症状なのかもわかりません）
(2002年4月29日 注：MAC版でも同様の症状が起こるようです）

・バンプマップ表示エラーサンプル例１
　＞サンプル例１　Shadeファイル（228KB）

・バンプマップサンプル例２
(2004年04月02日 リンクを削除）


最後に
R5が出てまだ間もない段階で
実用レベルのプラグインを公開してくださった、
Hiroshi Katoさんに感謝します。
非常に助けられております。


＞Shade R5 UVマッピングテスト2（書き戻し＆BodyPeint(C4D)インポート） へ
＞Shade R5 UVマッピングテスト3（自由曲面） へ
