● (No.892) AO-85(Fox-1A) DUV受信の軌跡 (2015年11月29日)
　---------------------------------------------------

Fox-1A 打ち上げ成功 - 2015年10月8日 21:49JST
http://www.asahi-net.or.jp/~ei7m-wkt/numbr871.htm




AO-85 Voice recorded - 2015年10月11日
http://www.ne.jp/asahi/hamradio/je9pel/51011fx4.wav

> Hi this is amateur radio satellite Fox-1.


外付けUSB Sound Blaster インストール - 2015年11月25日

ライン入力を実現すべく,大昔に購入してあった ｢外付けUSB Sound Blaster｣ を
インストールした。受信時のPC内部のノイズを避ける意味と、良音質追求が目的。

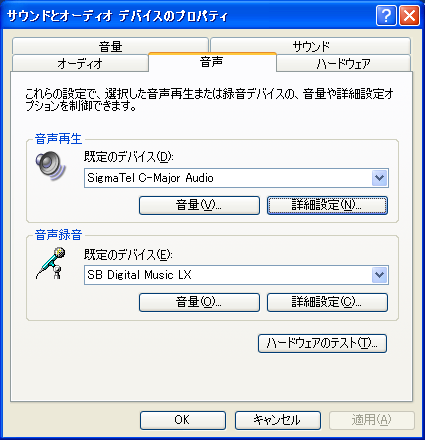

(1) コントロールパネル → サウンド → 音声
(2)   〃 → 音声録音 → 音量 → Line-In を選択

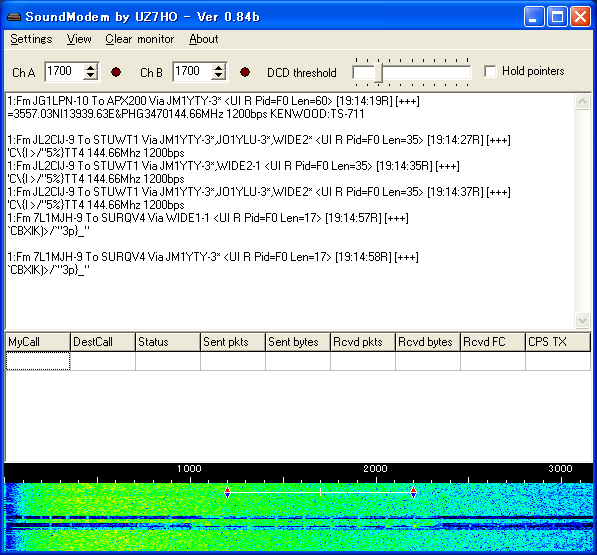

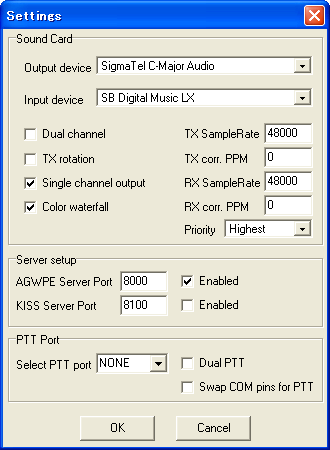

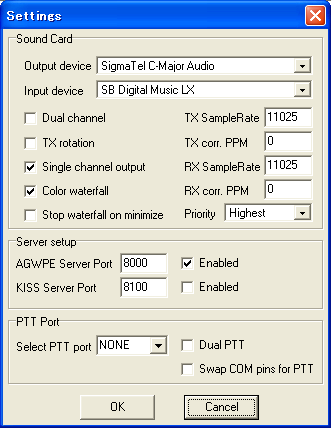

(3) 無線機前面 → Soundmodem → Settings
(4) 144.660MHz 1200bps_APRS 受信の様子 [外付けSP-ON]

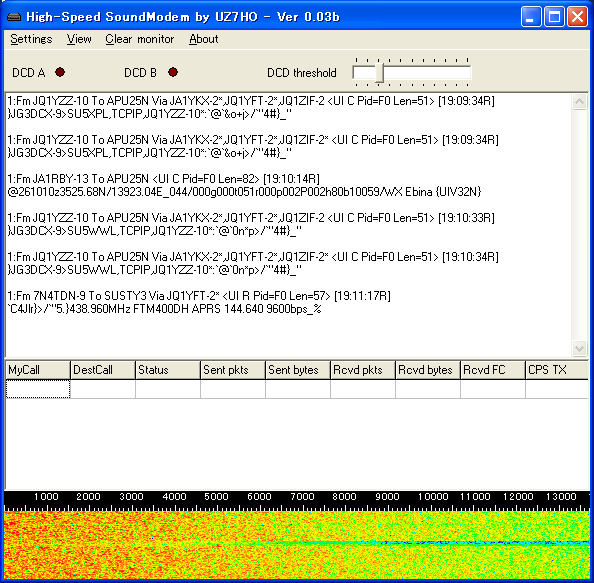

(5) 無線機背面 → HS-Soundmodem → Settings
(6) 144.640MHz 9600bps_APRS 受信の様子 [中継Switch-Sub]　　(備忘録)


UWE-3 using Line-In - 2015年11月26日



 上記導入の 新Line-In入力システムを使い

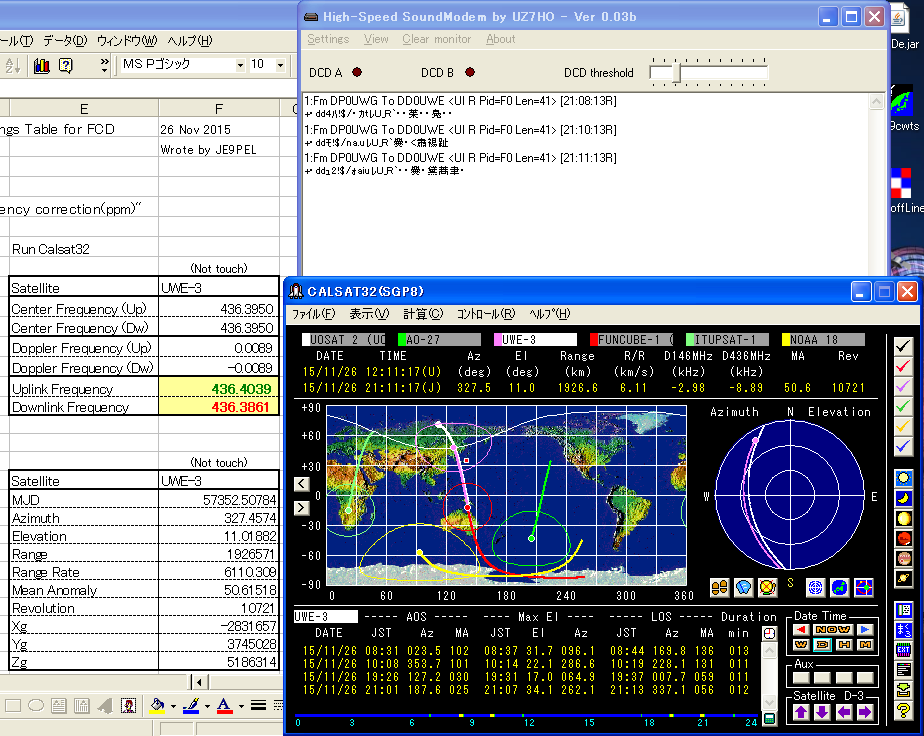

 UWE-3 9k6 Line-In受信を試してみました。

 いつもは FCD+SDR# によって受信している
 のですが、今夜は無線機による受信テスト
 です。ここまでは順調に試行できています。

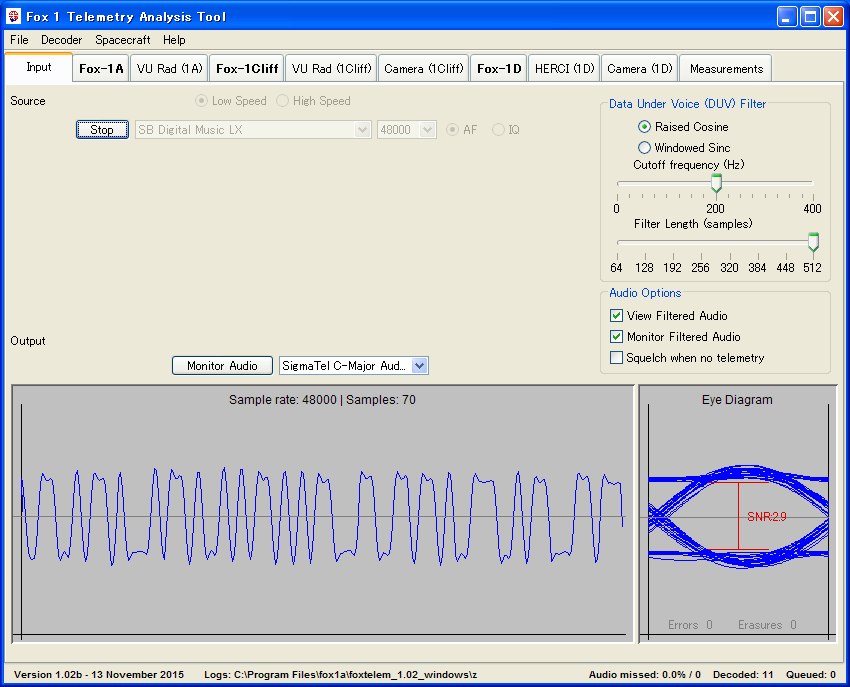

AO-85(Fox-1A) finally succeeded in decoding - 2015年11月29日

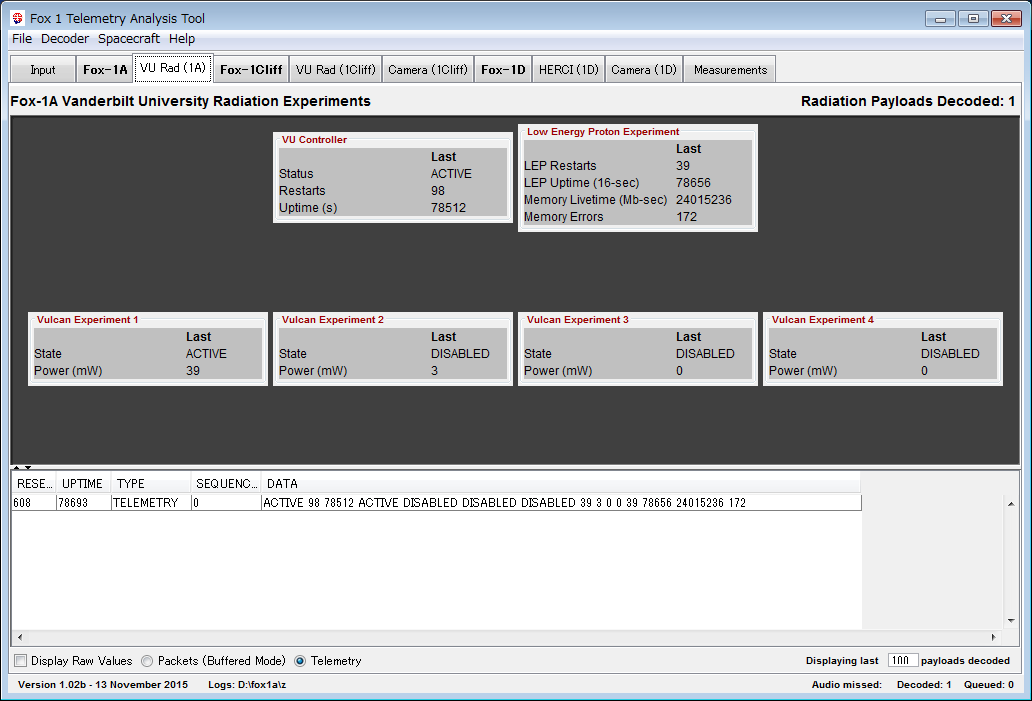

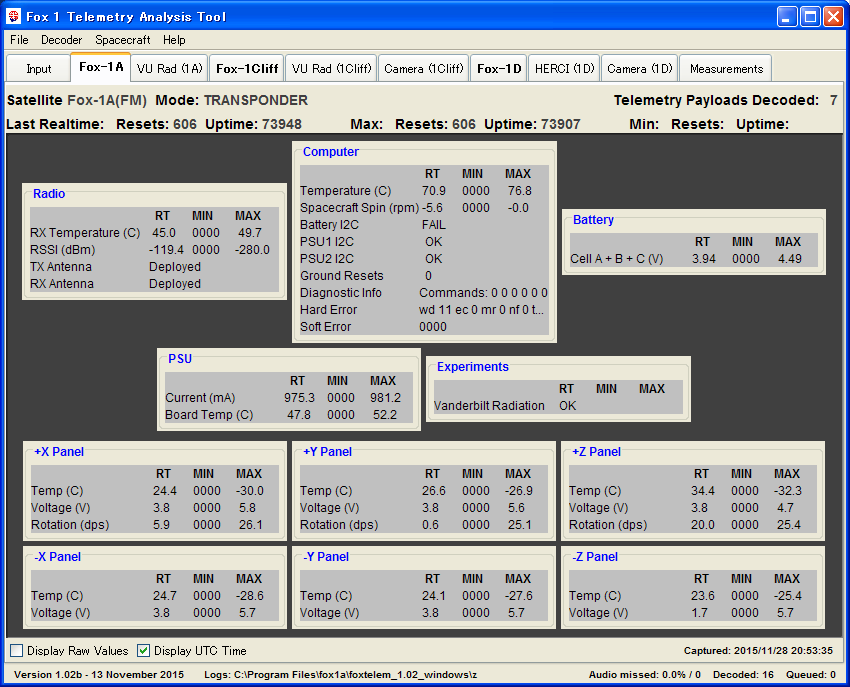

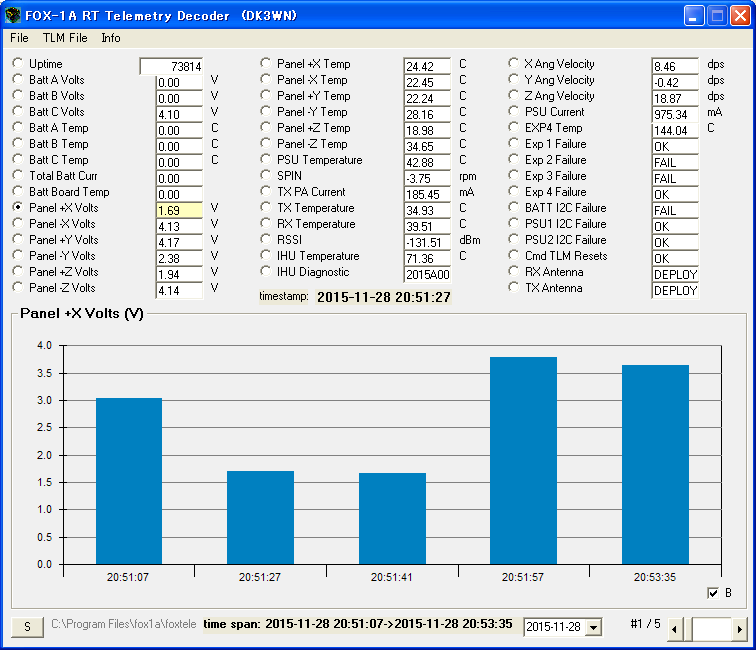

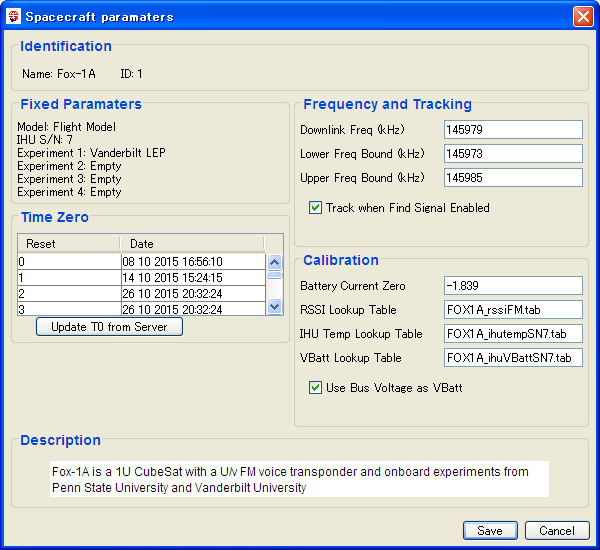

各局の先駆的な実験を参考に、やっと AO-85(Fox-1) テレメトリをデコードする
ことができました。 My System: TS-790S, USB_Sound Blaster, Win_XP, Decoder
AO-85(Fox-1A), 05:46-06:00JST, 29 Nov 2015, Ele 62 SW-W-NE, 145.980MHz FM






AO-85 in this morning - 2015年11月30日

06:13-06:27JST, 30 Nov 2015, Ele 28 SW-W-N, 145.980MHz FM
(感想) 一度早起きすると、次の日も自然と朝早く目覚めるので、健康には良い。
休日の朝は静かだか、平日の朝はこの時間から地上ノイズがこの周波数上にあり
衛星受信に支障がある。その合間を縫って今朝は一個だけデコードした。昨日は
サーバーがダウンしていたが、深夜には復旧した。一個だけのデコードであった

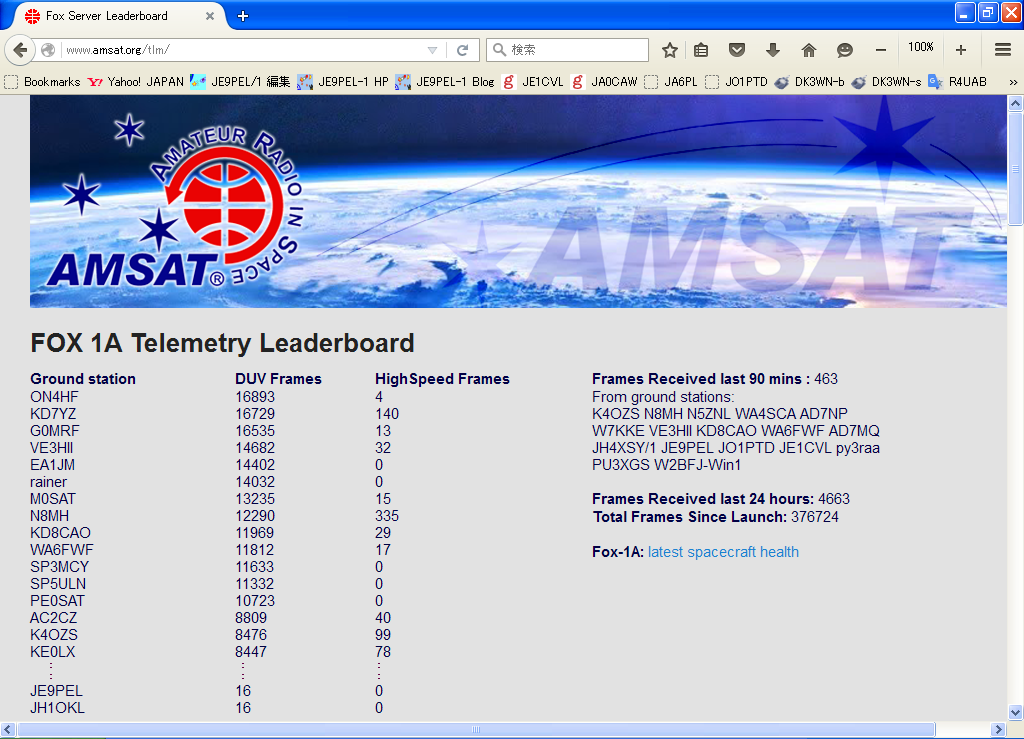

が、サーバー上には直近受信ということでトップにコールサインが載った｡恐縮。

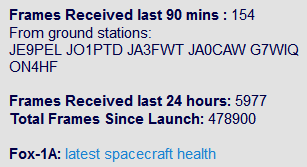

他に日本・南米・北米のコールサインが続いて､衛星が辿ってきた軌跡がわかる。

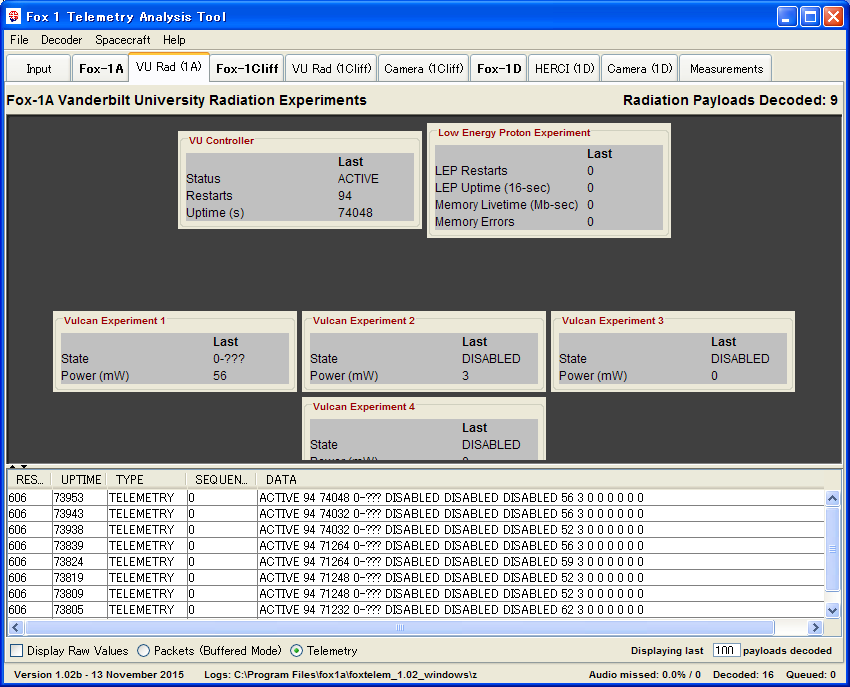

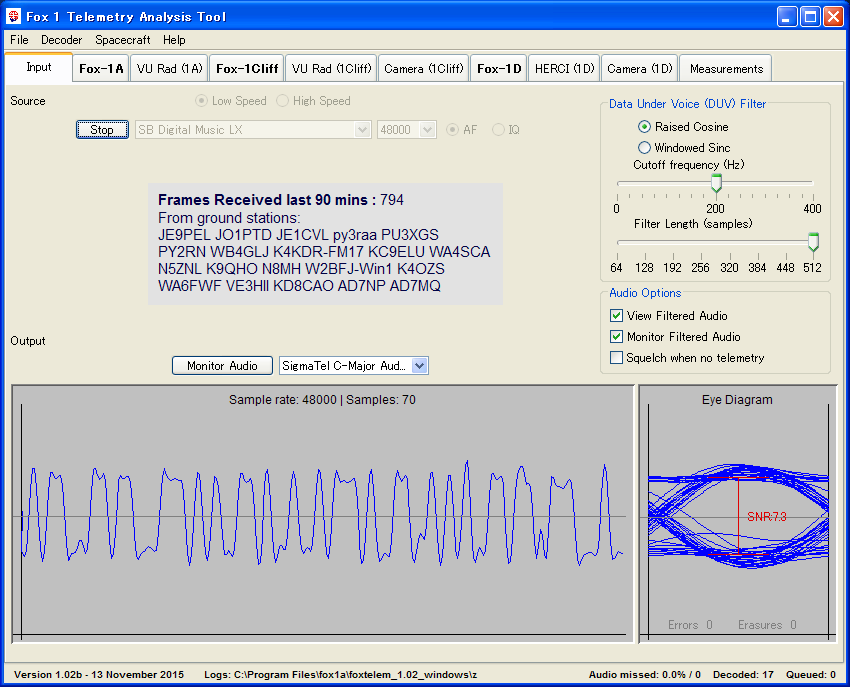

デコーダーの右下のアイパターンが最大値 SNR=7.3 と表示された。一時 9.0 も

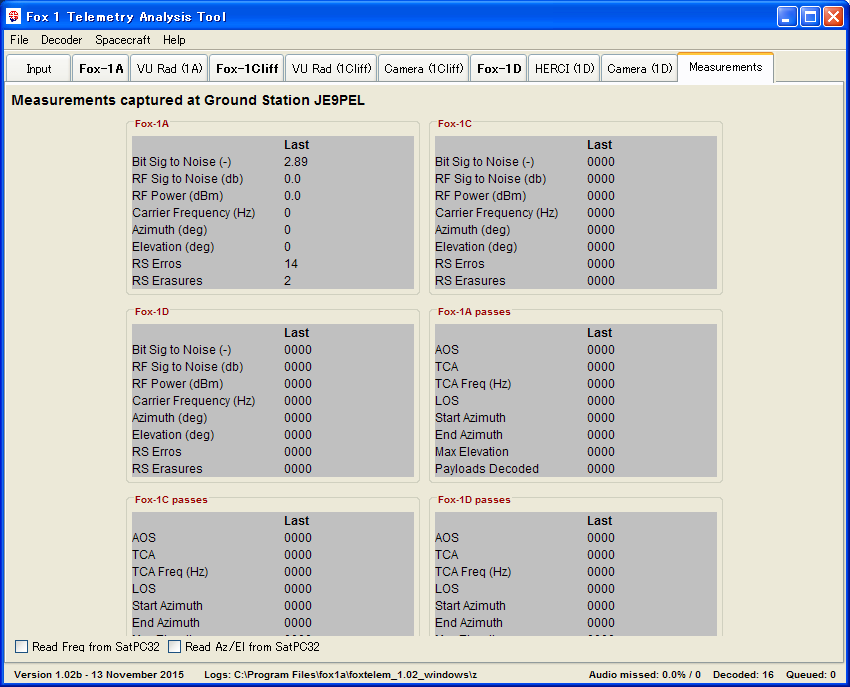

表示された。ところで さらに右下の Decoded値が、昨日の 16 に +1 されて 17
になったが、ここを Clear monitor して 0 にクリア表示できないのだろうか？



 Re:  File → Delete Payload Files
 必要ならば、中身のある.txtファイル
 を別フォルダーにコピーしておきます。
                           (JE1CVL)


[補足] Fox-1 satellites include two telemetry formats:

 - Slow Speed, also called Data Under Voice (DUV) is 200 bps FSK data sent
   at the same time as the transponder audio. Whenever the transmitter is
   on, data is being sent. This happens during beacons and during live QSOs.

 - High Speed is 9600 bps FSK sent instead of the transponder. This is used
   for data intensive experiments such as the Virginia Tech Camera and the
   University of Iowa HERCI experiment. This is only active when commanded
   from the ground. You can recognize High Speed because it sounds like an
   old school computer modem.

 - FoxTelem will receive and store both formats assuming you can feed it
   audio that does not have the frequencies below 200 Hz filtered.
   For High Speed, the audio must also extend to include the full 9600bps
   bandwidth of the FM signal.  For both modes this is best achieved from
   a Software Defined Radio or from the 9600 bps packet port of some radios.
   See the user guide for more details.

 Fox-1 は二つのテレメトリフォーマットがある。

 - Slow Speed, あるいは Data Under Voice (DUV) と呼ばれるトランスポンダー
   オーディオと同時に送信される、200bps FSKデータである。送信機が ON の時
   はいつでも送信される。これは、ビーコンやライブQSOの最中にも送信される。

 - High Speed は、トランスポーンダーの代わりに 9600bps FSK として送信され
   る。これは、バージニア工科大学のカメラとアイオワ大学の HERCI実験として
   集中的な実験のために使用される。地上局がコマンドを送信した時にのみアク
   ティブになる。それは学校の古いコンピュータモデムのように聞こえるので、
   High Speed であると認識できる。

 - FoxTelem ソフトは、200Hz以下の周波数をフィルターしたオーディオを通して
   両方のフォーマットの信号を受信し保存する。 High Speed についてはまた、
   オーディオは FM信号の9600bps全帯域を含むように拡張する必要がある。両方
   のモードとも、SDR (Software Defined Radio) あるいは、無線機の 9600bps
   パケットポートを使うと最適である。詳細についてはユーザーガイドを参照。


AO-85 decoded using Soft-TNC - 2015年12月19日

08:00-08:13JST, 19 Dec 2015, Ele 17 N-NE-E, 145.980MHz FM

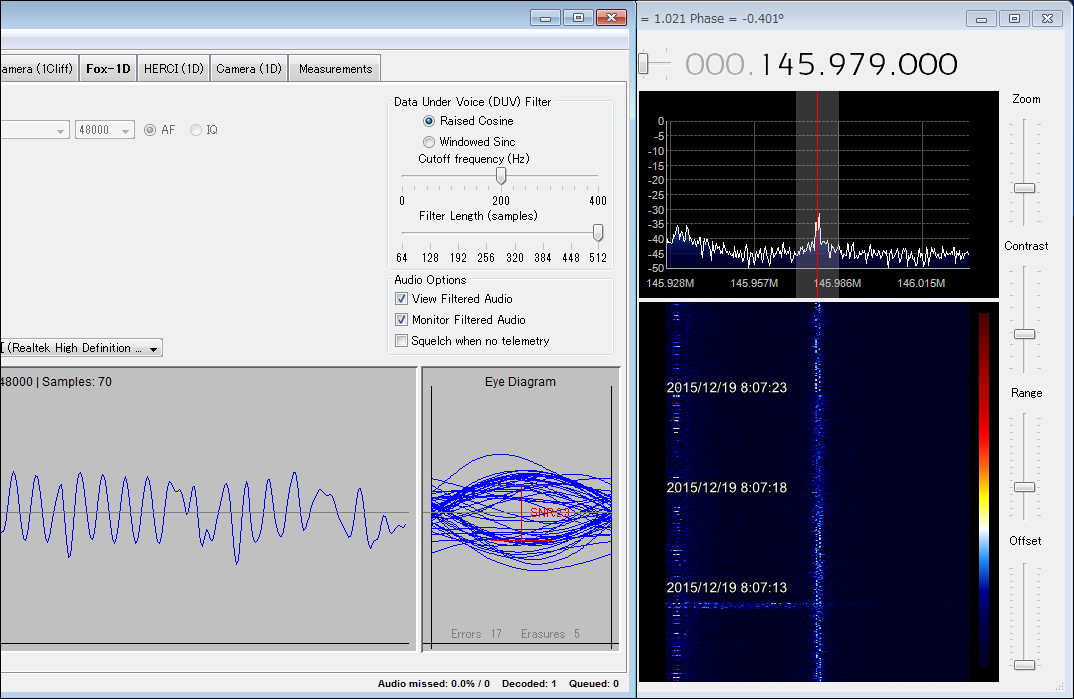

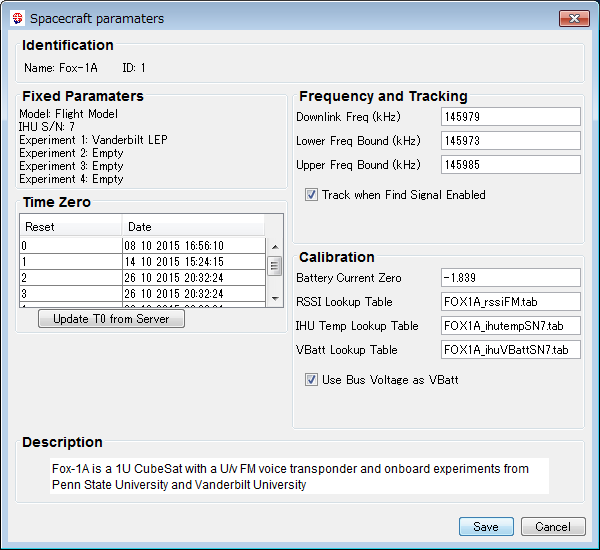

AO-85 のテレメトリを、ソフトTNC を使い ｢RTLSDR-Win7-SDR#-Decoder｣ の信号
の流れで 1個だけですがデコードすることができました。ポイントは、Windows7

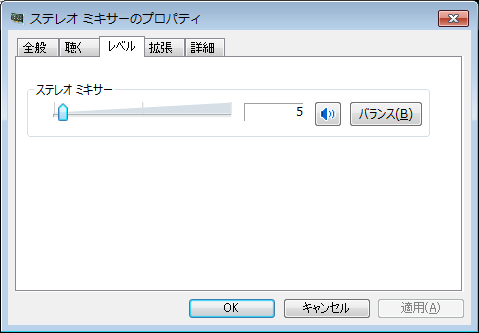

サウンド-録音-ステレオミキサー-プロパティ-レベル を、極力小さく 5 に設定
したことです。サンプルレートは 48000Hz に統一しました。

AO-85 using RTL-SDR and SDR# - 2015年12月26日

07:42-07:56JST, 26 Dec 2015, Ele 79 NW-Z-SE, 145.980MHz FM
IQ設定ではデコードしませんでした。ところで "Fox1 Telemetry Analysis Tool"
の Startボタンの横にあるデバイス選択欄には、FCD の時は FUNcube Dongle の
項目がありますが、RTL-SDR の時にはその項目が見当たりません。そこで、直接
選択できないので、いったん SDR# を経由して、PC内部のサウンドカードを指定
して信号を受信しています。自局ではまだ無線機経由のハード受信による方法の
の方がデコード頻度が高いので、今後このソフト受信による方法をさらに検討し
改善していくつもりです。

AO-85 decoded with software - 2016年1月9日

17:55-18:09JST, 9 Jan 2016, Ele 53 S-E-EN, 145.980MHz FM

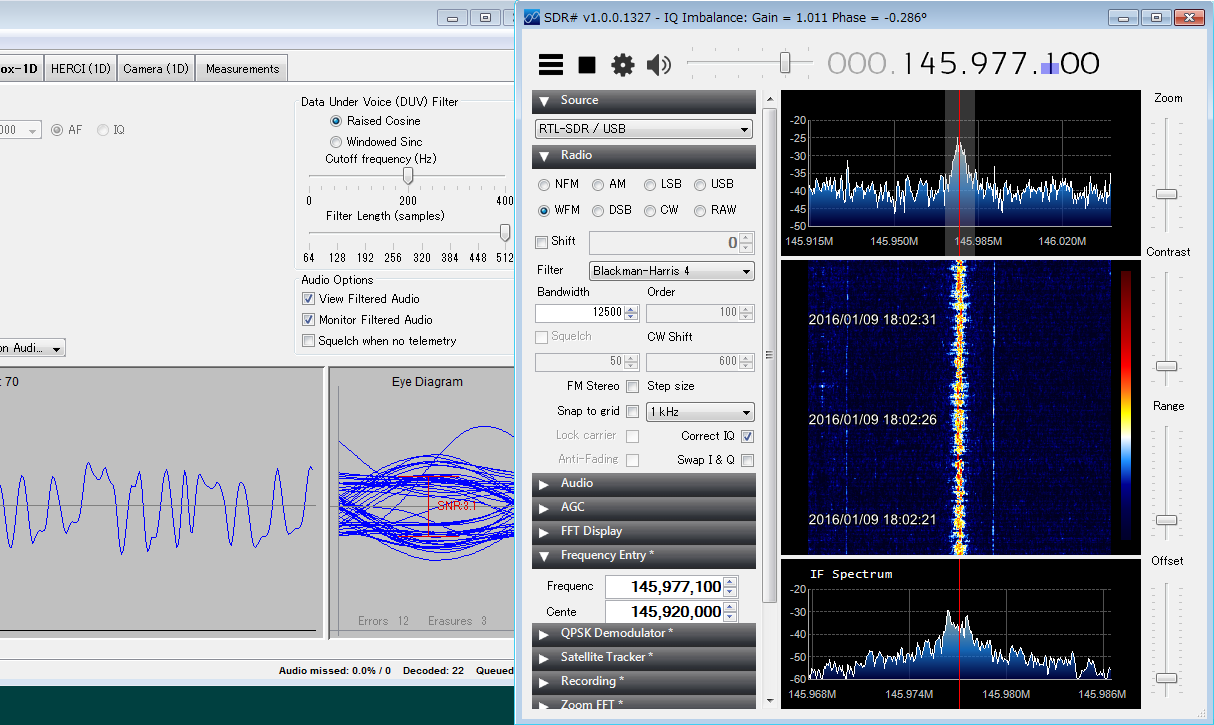

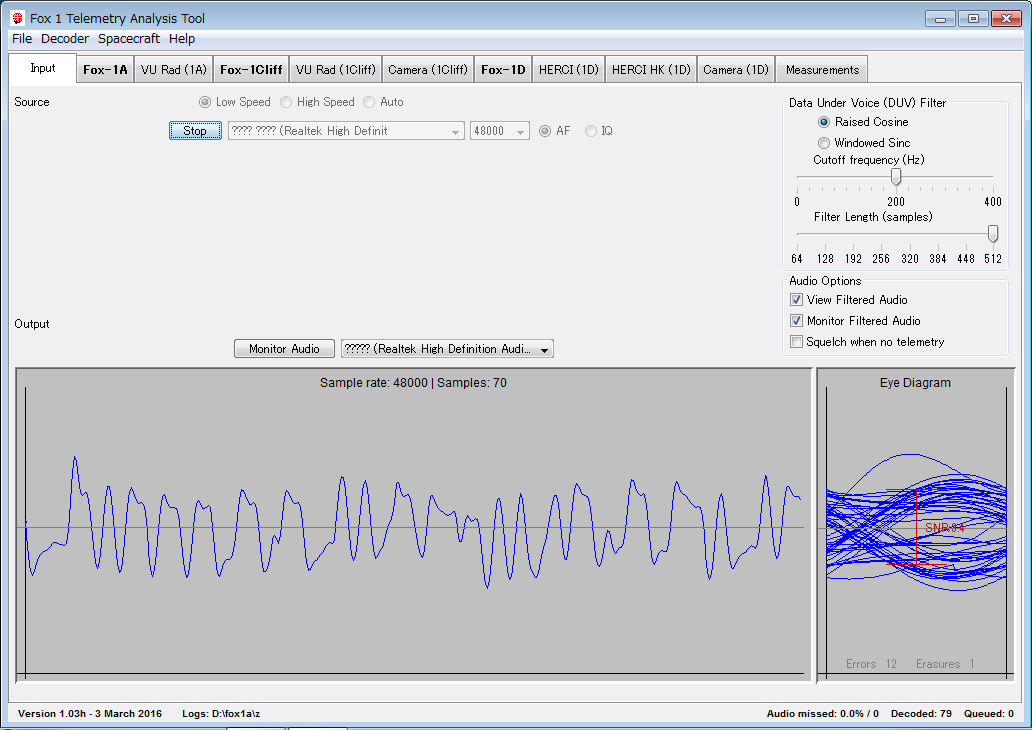

RDLSDR(USB) + SDR#1327 + "Fox 1 Telemetry Analysis Tool"
これが自局にとってデコード数の上がる受信方法になりました。

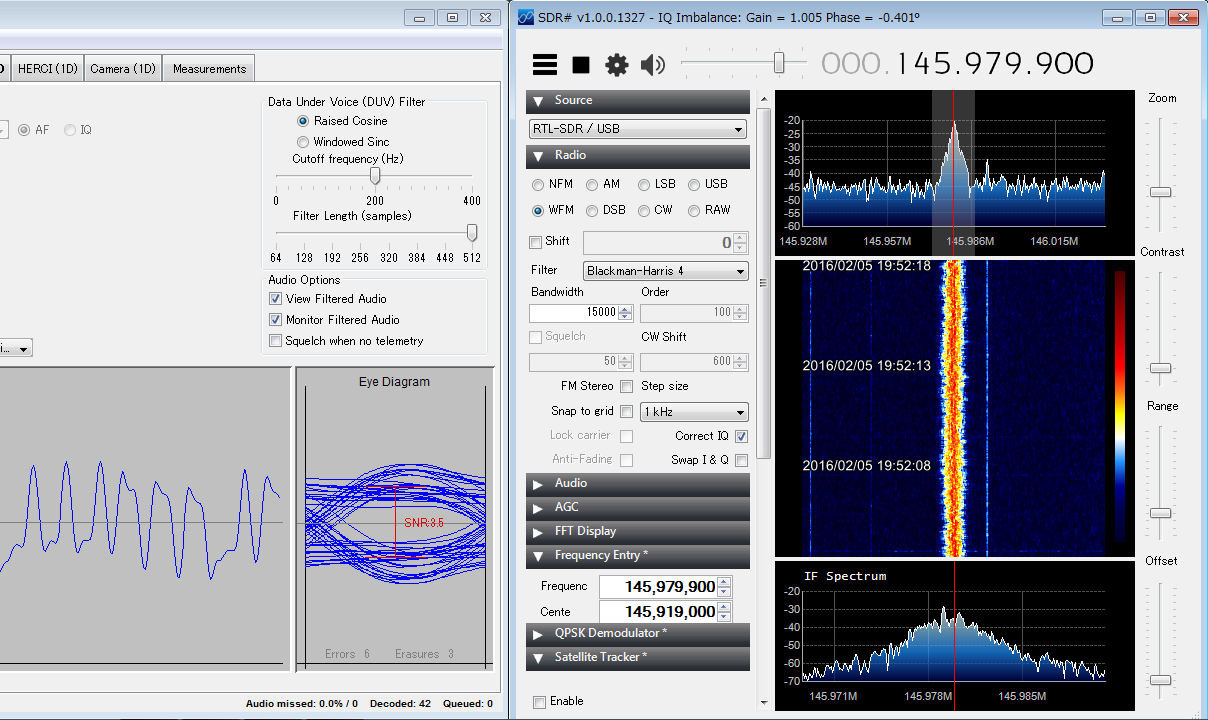

AO-85 DUV - 2016年2月5日
19:46-20:00JST,  5 Feb 2016, Ele 36 WN-N-ES, 145.979MHz WFM
08:11-08:24JST, 19 Mar 2016, ELe 27 WN-N-ES, 145.979MHz WFM

2016年2月5日、ひと月ぶりのソフト受信。一気に31個受信しました。特に今まで
と変わったことはしていません。後で気が付いたことですが、プリアンプは OFF
にしていたかもしれません。




[参考]
http://yutoribito.cocolog-nifty.com/ham/2015/11/fox1a-fa01.html
http://yutoribito.cocolog-nifty.com/ham/2015/11/ao-85-16b7.html
http://yutoribito.cocolog-nifty.com/ham/2015/11/ao-85fox-1a-65e.html
http://www.asahi-net.or.jp/~ei7m-wkt/numbr786.htm
http://www.asahi-net.or.jp/~ei7m-wkt/numbr862.htm
http://www.asahi-net.or.jp/~ei7m-wkt/numbr871.htm
http://blog.goo.ne.jp/ja0caw-je0mzi/d/20151019
http://blog.goo.ne.jp/je1cvl/d/20151011
http://blog.goo.ne.jp/je1cvl/d/20151127
http://www.qsl.net/py4zbz/fox.htm
http://www.amsat.org/?page_id=4532
http://www.amsat.org/tlm/
