● (No.871) Fox-1A/1B/1C/1D, ARC-1, BisonSat etc. (2015年5月30日) ------------------------------------------------------------- 2015年10月8日 Atlas 5-401 打ち上げ予定 (1-Pod に 1U-CubeSat-3個分収納)http://www.amsat.org/?p=3911 Fox-1A 435.180MHz Up / 145.980MHz Down, FM CTCSS 67.0Hz, 9600bps FSK ARC-1 437.565MHz 9600bps, 2440.500MHz 1Mbit, CW AC5c/AC7 AeroCube-5c/AeroCube-7, 1.5U x 2 BisonSat 437.375MHz 9600bps GMSK LMRST-Sat Low Mass Radio Science Transponder SNaP-3 ALICE SMDC Nanosatellite Program, 3U cubesat SNaP-3 EDDIE SMDC Nanosatellite Program, 3U cubesat SNaP-3 JIMI SMDC Nanosatellite Program, 3U cubesat PropCube-1 ? PropCube-3 ? SINOD-D1 ? SINOD-D3 ? Fox-1A successful launch
12:49 UTC (21:49 JST), 8 Oct 2015 United Launch Alliance Atlas V rocket Vandenberg Air Force Base in California (C)NASA-TV, edited by JE9PEL/1
![]()
![]()
![]()
Fox-1A TLE BisonSat, Fox-1A の受信報告が、AMSAT-NA等に多数あります。 受信には、ほぼ同じ次の GRACE_TLE が使われているようです。 Government Rideshare Advanced Concepts Experiment GRACE1, GRACE2, GRACE8 Fox-1A = AO-85 = GRACE2 http://mstl.atl.calpoly.edu/~ops/grace_tle/GRACE_OPM_TLE.txt http://mstl.atl.calpoly.edu/~ops/keps/kepler.txt Fox-1A Voice Beacon PY5LF局は 6年前に自局の我家に来日した局です。AO-51等で交信された局も多く いることでしょう。PY5LF局HPの上から2枚目の写真に、自局のシャックの様子が 大きく載っています。その彼の座っている場所に今、正に自局が座り記事を毎日 書いています。 ところでこのYouTube動画をみると、アップリンク周波数を逆に 10KHz低くしてアップしているように見えますが、どうなのでしょう。 (ドップラーシフトを考慮して送受信しているので、これで良いのだ。) http://www.asahi-net.or.jp/~ei7m-wkt/numbr647.htm http://www.qrz.com/db/PY5LF FOX-1A Transponder FM by PY5LF http://youtu.be/0D4MYNOjRd4 また、もう一つの YouTube動画では、「・・・・ FOX 1」 という女子の Voice Beacon が聞こえます。ところで、FM, Telemetry, Voice を 同一のダウンリンク周波数 の 145.980MHz にどうやって振り分けているのか疑問に思うところです。 > Fox-1A employs Data Under Voice (DUV) to send 200 bps FSK telemetry data > at the same time as FM audio by making use of sub-audible frequencies > below 200 Hz. High-speed 9600 bps FSK also can be transmitted when the > transponder is not operating for data-intensive experiments and is only > active when commanded from the ground. AO-85 Voice heard 17:47-18:01JST, 11 Oct 2015, Ele 37 S-E-EN, 145.980MHz FM このパスの AOS の瞬間に 可愛い女子の Voice Beacon を聞き、その後の各局の クリアな交信を聞くことができましたが、残念なことに、録音し忘れ&アンプON し忘れ、と考えられない初動ミスをしてしまいました。途中から復旧をしました。 ヴォロヴォロヴォロ音のする Telemetry のデコードも × ところで 次の Calpolyサイトに、GRACE_35〜GRACE_47 の12個の新しい軌道要素 が載っています。GRACE_44 は何故か無い。昨日までは、GRACE1〜GRACE8 でした が、このTLE に差し替えられています。前半の GRACE_35,36,37 は大分ずれてい ますが、後半の 45,46,47 あたりは、ほぼピッタリです。今後、注視すべきです。 http://mstl.atl.calpoly.edu/~ops/keps/kepler.txt AO-85 Voice recorded 19:28-19:41JST, 11 Oct 2015, Ele 26 WWS-W-N-NNE, 145.980MHz FM 念願の女子の Voice Beacon を、後半録音できました。ヴォロヴォロヴォロ音の Telemetry は無線機の後ろから信号抽出していますが、未だデコードできません。 右下の Eye Diagram が綺麗なサイン曲線にならず、SNR値も 2.0 を超えません。 http://www.ne.jp/asahi/hamradio/je9pel/51011fx4.wav > Hi this is amateur radio satellite Fox-1. [補足] サンプルwav.file の、小さい方でテストしてみました。 大きい方のサンプルwav.file はダウンロードするのに 20分ほど掛かりましたが、中身が無音でした。
![]()
![]()

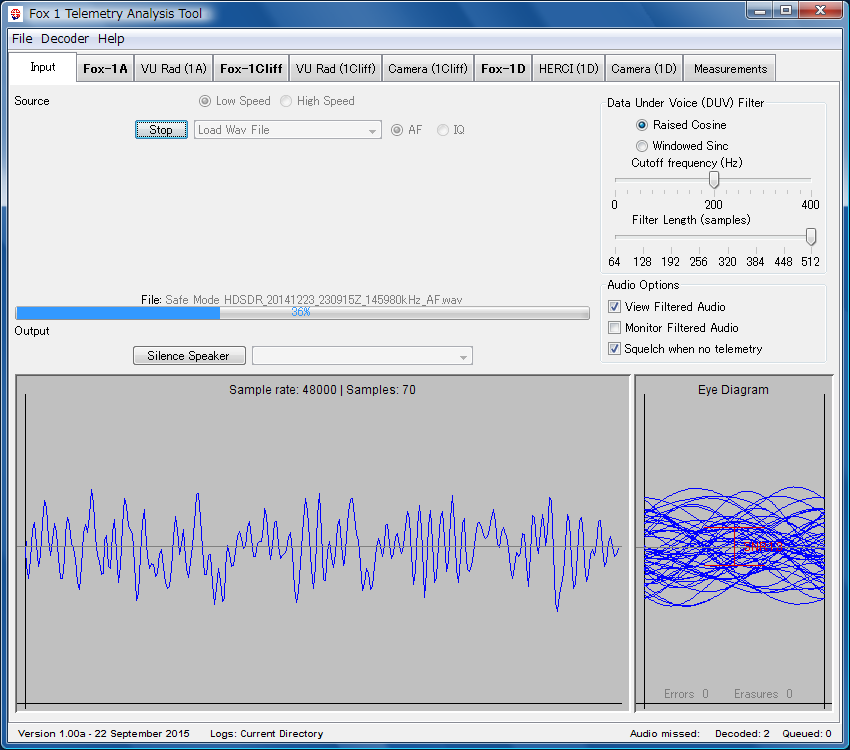

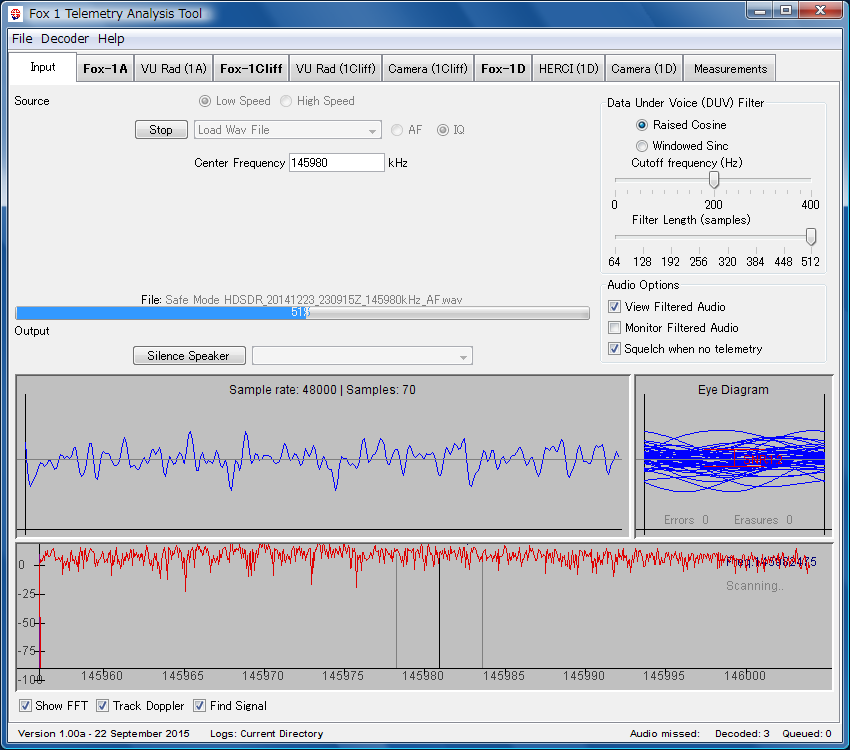

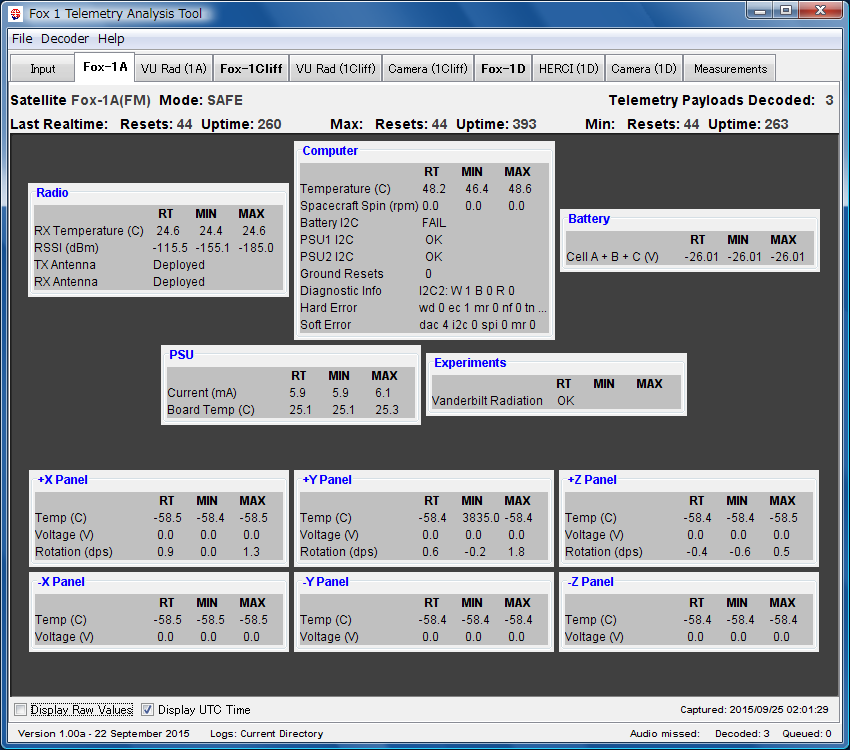

Fox Telemetry Decoder for Fox-1A 9600bps FSK http://www.amsat.org/?page_id=4532 http://amsat.us/FoxTelem/recordings/ Fox-1 satellites include two telemetry formats: http://www.asahi-net.or.jp/~ei7m-wkt/numbr892.htm Satellite Uplink Downlink Tlm Mode --------- ---------------- -------- ------- ----------------------- Fox-1A 435.180 145.980 145.980 FM CTCSS 67.0Hz,9k6 FSK Fox-1B 435.250 145.960 . FM CTCSS 67.0Hz Fox-1C 435.300/1267.300 145.920 . FM CTCSS 67.0Hz Fox-1D 435.350/1267.350 145.880 . FM CTCSS 67.0Hz --------- ---------------- -------- ------- ----------------------- http://www.amsat.org/?page_id=4143 http://www.amsat.org/?page_id=4690 ARC-1 information
(C)Google Map アラスカ大学フェアバンクス校 米国アラスカ州フェアバンクスに立地する州立大学 1917年創立 学生数 約5,740人 University of Alaska Fairbanks Alaska Research CubeSat 1U CubeSat NORAD ID: 40969 Initial Code: 2015-058F 437.565 MHz, 9600 bps FSK, AX.25, 10 sec period 2440.500MHz 1Mbit, CW http://ssep.community.uaf.edu/projects/alaska-research-cubesat-1/ http://spacegrant.alaska.edu/content/student-satellite-program http://spacegrant.alaska.edu/sites/default/files/ARC1.png http://www.cubesat.org/images/stories/GRACE/arc1.jpg http://www.ryugaku.ne.jp/search/data?scid=1100421 BisonSat information

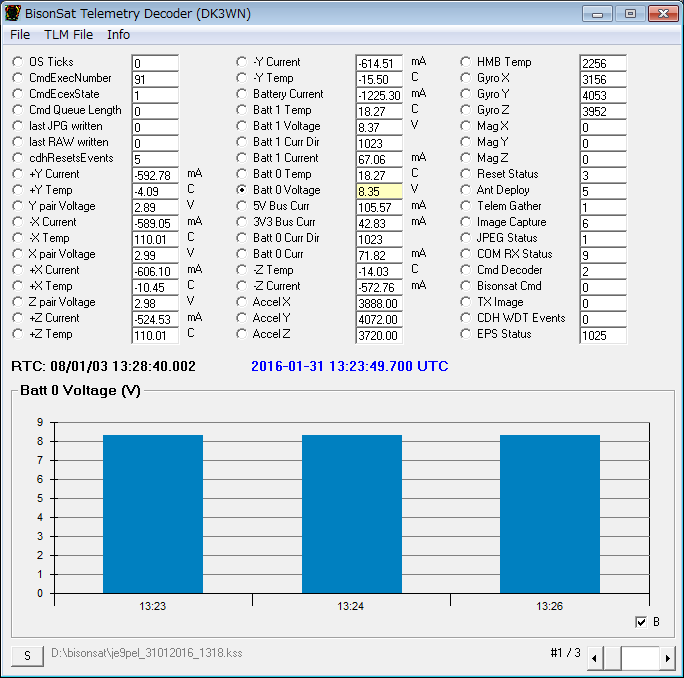

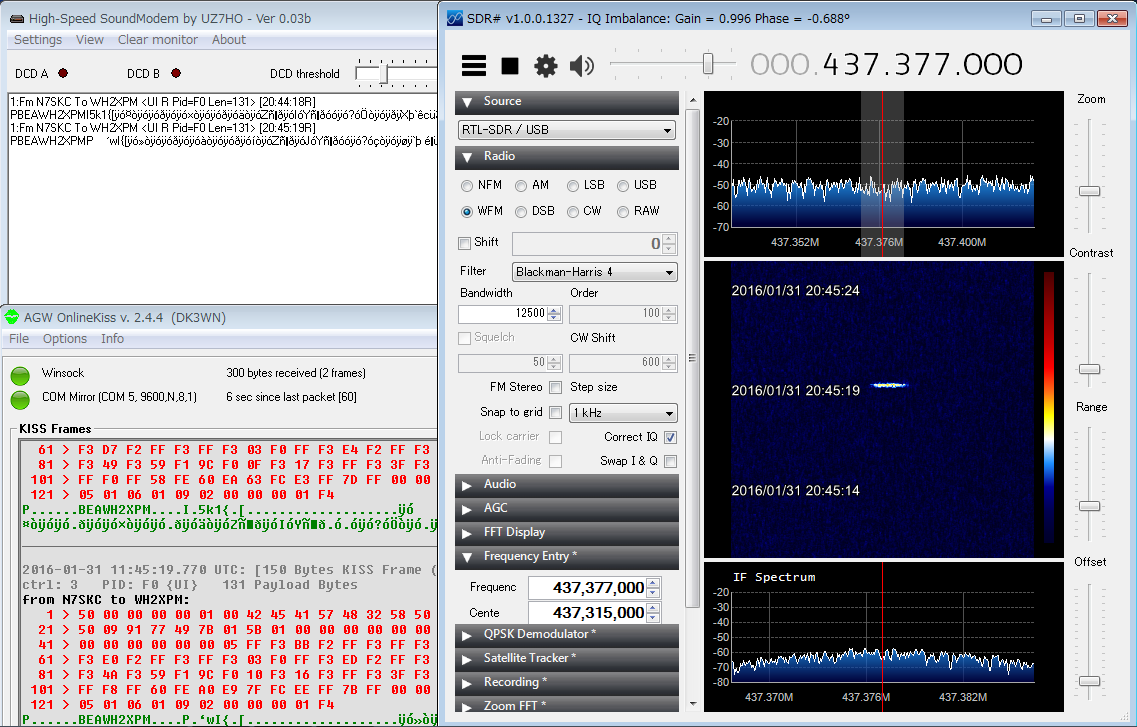

(C)SKC 米国モンタナ州サリッシュ・クテナイ単科大学 Salish Kootenai College, Montana http://www.facebook.com/Bisonsat NORAD ID: 40968 Initial Code: 2015-058E 437.375MHz 9600bps GMSK GRACE_44 = BisonSat 1 90744U 15297.41501531 +.00005318 +00000-0 +56154-3 0 00170 2 90744 064.7809 243.5479 0217962 277.1036 228.4975 14.74367360002063
![]()
![]()
