■オリジナル作品

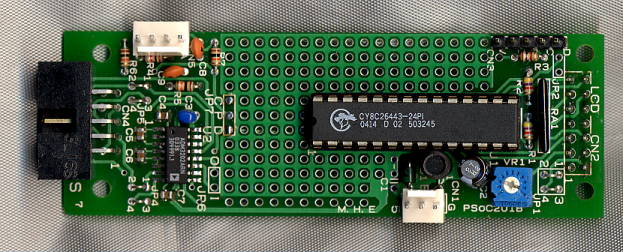

ＰＳｏＣ　ミニＣＰＵボード

2005/04/10:基板の版をＢ版に変更しました。
　主な変更点はユニバーサルエリアの拡大とこれに伴う電源コネクタのピン配置変更です。
　（Ａ版は門外不出のため、コネクタのピン配置変更と言う荒業を行使しました。）


特徴
・サイプレス社　ＣＹ８Ｃ２６４４３、ＣＹ８Ｃ２７４４３に対応しています。
・液晶（１６桁×２行）SC1602BS-Bを重ねて実装できます。
・ＲＳ２３２Ｃドライバ実装済み
・インクリメンタル・ロータリエンコーダ・インターフェース実装済み
・ＳＭＰ回路実装済み
・ユニバーサル・エリアあり、小規模のＣＲ回路が組み込めます。

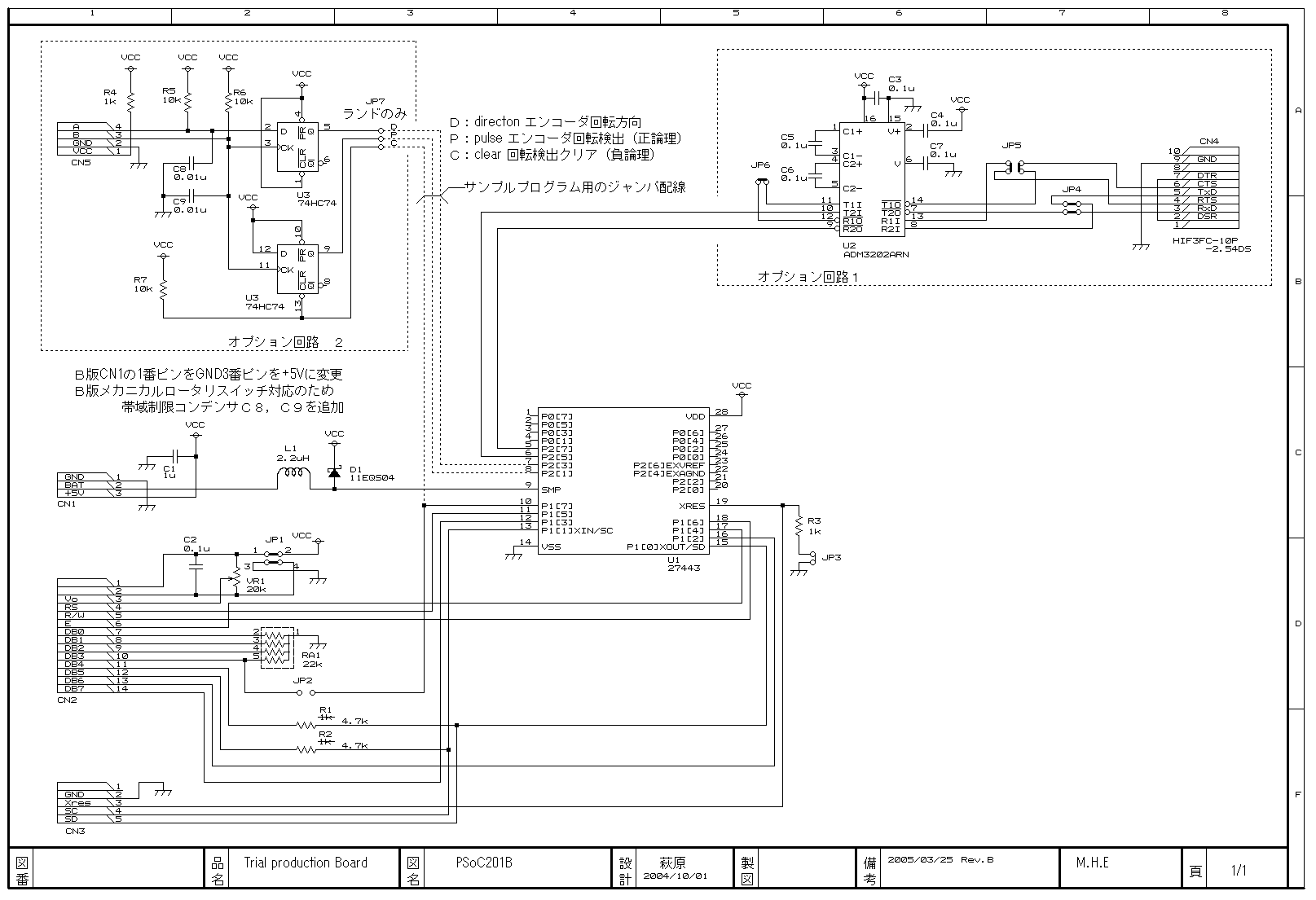

　回路図　

・　書込み器ではありません。
・　本製品は、学習、実験を目的とするものです。
・　プログラムは各自が用意してください。
・　ロータリエンコーダ・インターフェース−ＣＰＵ間は
　ユーザが配線してください。（ジャンパ線３本）
・　基本的な回路ですから、回路構成の版権は主張しません。
・　基板パターンの版権はＭ.Ｈ.Ｅに属します。
・　改良を目的として予告なく部品の定数や基板パターンを
　変更することがあります。

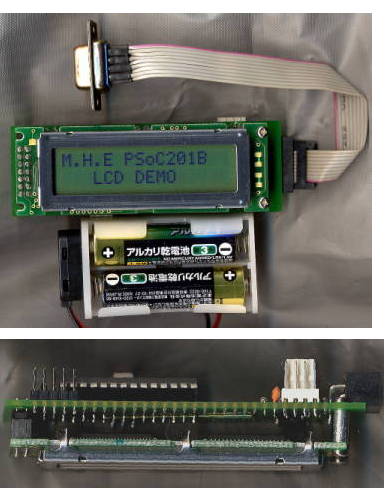

　　乾電池２本でＣＰＵボードと液晶を動作させてみました。

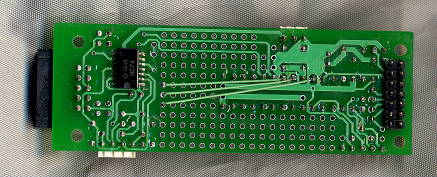

　ロータリエンコーダ・インターフェース−ＣＰＵ間
　はジャンパ線で配線します。　
　左　写真参照　（ＬＣＤを取外した状態）

　本回路の場合、ロータリエンコーダ・インターフェース
の入力部は、本来シュミットトリガで受けるべきですが、
基板スペースの関係で省略しています。


　基板上のロータリエンコーダ・インターフェースを使用
　しない場合、配線は不要です。




参考文献： ＣＱ出版社 の「はじめてのＰＳｏＣマイコン」（ISBN4-7898-3443-3）
が参考になります。
この本にはＣＤ−ＲＯＭが附属しており、ＰＳｏＣ　Ｄｅｓｉｇｎｅｒが収録されています。
ダウンロードが困難な方にお勧めです。
ＣＹ８Ｃ２７４４３の製作事例が中心ですがＣＹ８Ｃ２６４４３を使用する際も参考になります。

　 　　Programmable System-on-Chip,PSoC,PSoC Designer,PSoC Prosは米国Cypress Micro Systems社の商標です。
　
